9-968972-2

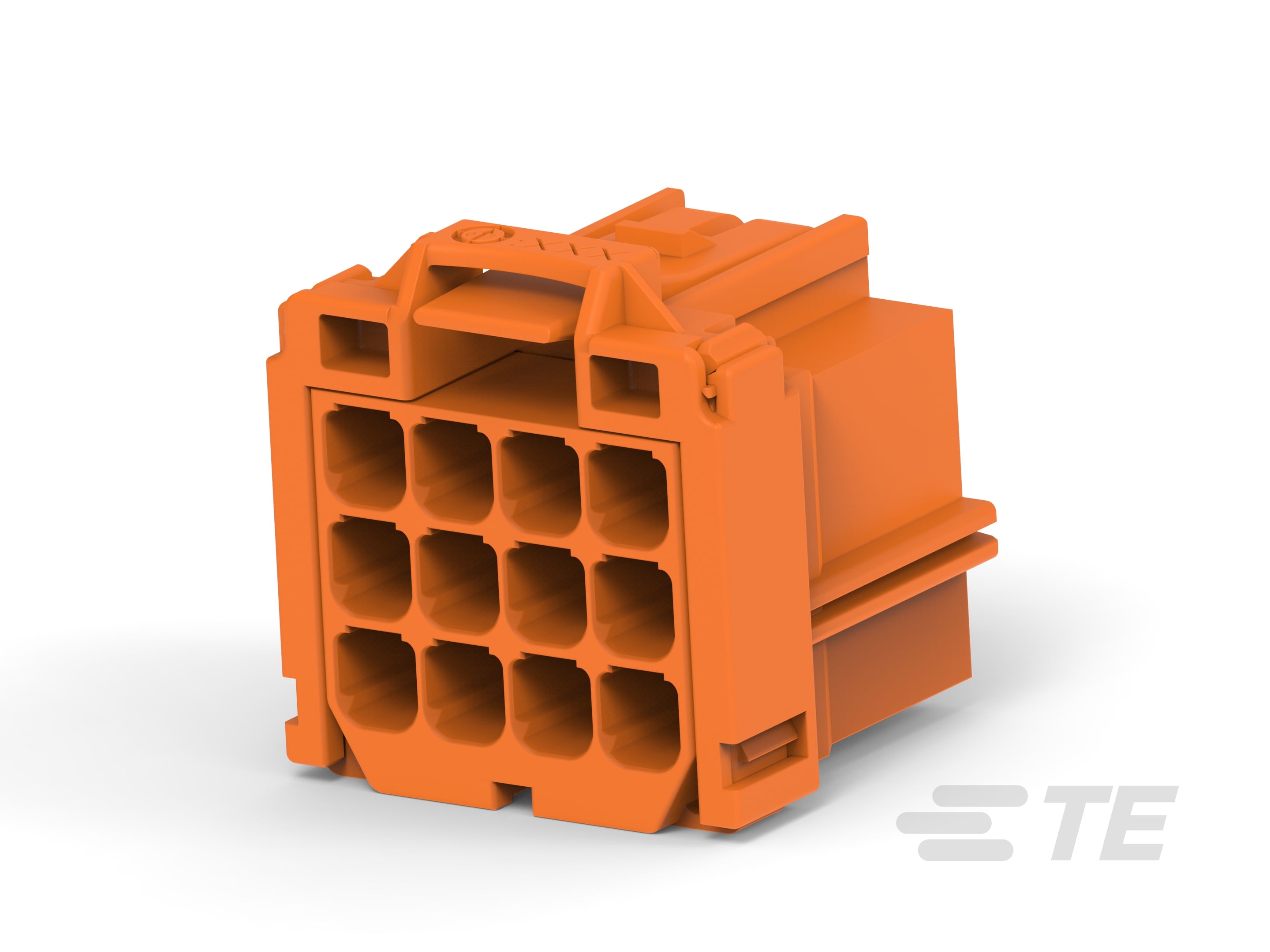

12 V / 24 V, 12 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 5 mm [.197 in] Centerline, Orange, Wire & Cable, Power, Hybrid
9-968972-2
12 V / 24 V, 12 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 5 mm [.197 in] Centerline, Orange, Wire & Cable, Power, Hybrid
-
- AMP
- AMP MCP 2.8 ,
- AMP MCP 连接器系统
- TE 内部编号 9-968972-2
- TE 内部产品描述 MCP2,8 GEH ASSY 12P
- 所有 AMP 非密封连接器外壳 (109)
-
标称电压架构 (V): 12 | 24
-
连接器和壳体类型 : 母端子护套
-
位数 : 12
-
可密封 : 否
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
文档
产品图纸
- PRODUCT GROUP DRAWING FOR: AMP MCP 2.8 HSG. ENG_CD_1355073_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-968972-2_F.pdf 3D
- 下载查看 ENG_CVM_CVM_9-968972-2_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-968972-2_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-968972-2_F.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94624_A.pdf 英文版本
- 产品规格 ENG_SS_108-94624_A2.pdf 英文版本
- ENG_SS_108-18619-3_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 12
-
行数 : 3
电气特征
-
工作电压 (VDC): 28
-
标称电压架构 (V): 12 | 24
主体特性
-
主要产品颜色 : 橙色
-
连接器和键控代码 : F
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 5 mm [ .197 in ]
尺寸
-
连接器高度 : 24 mm [ .945 in ]
-
产品长度 : 26 mm [ 1.024 in ]
-
产品宽度 : 26 mm [ 1.024 in ]
使用环境
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
-
工作温度（最大值） : 120 °C [ 248 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Box
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
