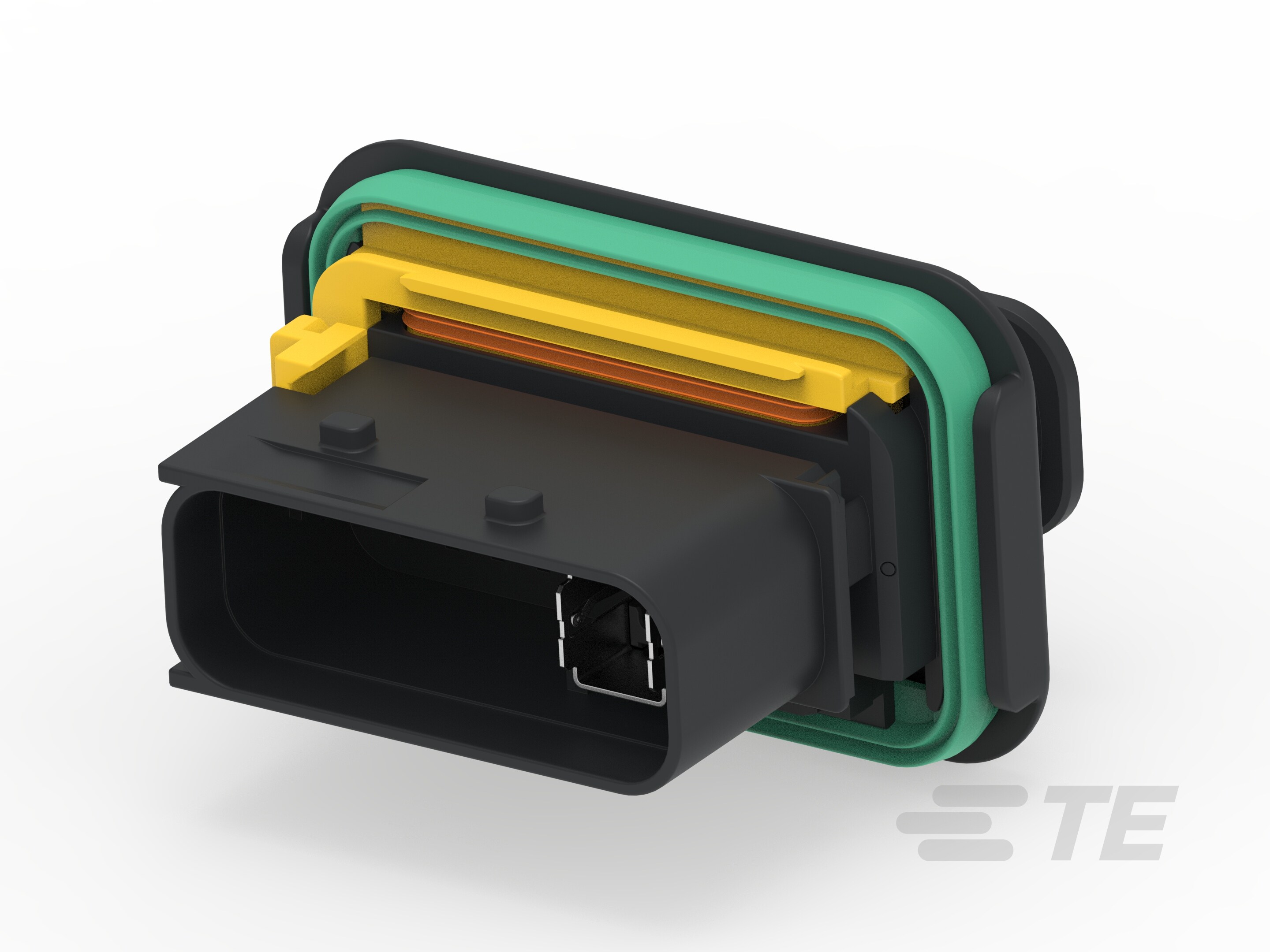

Wire-to-Wire, Sealable, 180° Cable Exit, 14 Position, A Code, Shielded, Heavy Duty Sealed Connector Series, Data Connectivity Housings
9-2348798-1
Wire-to-Wire, Sealable, 180° Cable Exit, 14 Position, A Code, Shielded, Heavy Duty Sealed Connector Series, Data Connectivity Housings
-
- AMP
- 重型密封连接器系列
- TE 内部编号 9-2348798-1
- TE 内部产品描述 HD MATEnet 1+12 TAB ASSY, GRP E,FLANGED
-
连接器系统 : 线到线
-
可密封 : 是
-
出线角度 : 180°
-
位数 : 14
-
连接器和键控代码 : A
文档
产品图纸
- HD MATEnet 1+12 TAB ASSY, GRP E,FLANGED HD MATEnet 1+12 TAB ASSY, GRP E,FLANGED ENG_CD_2348798_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-2348798-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_9-2348798-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_9-2348798-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-2348798-1_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94625_A1.pdf 英文版本
- 产品规格 ENG_SS_108-94752_A4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 线到线
-
可密封 : 是
-
连接器和壳体类型 : 公端子护套
结构特性
-
位数 : 14
电气特征
-
工作电压 (VDC): 60
信号特征
-
工作频率范围 (MHz): 0 – 1000, 0 – 100
主体特性
-
电缆出口类型 : 直线到直线, 直线到角度
-
主体材料 : PBT GF
-
插针 : 带有
-
出线角度 : 180°
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 公端
-
中心接触件 : 带有
-
端子接触部电镀材料 : 银 (Ag)
-
射频连接器中心端子电镀材料 : 银 (Ag)
-
外部端子电镀材料 : 锡 (Sn)
-
对接公端宽度 (mm): .5, 1.6
-
对接公端宽度 (in): .019, .062
-
对接公端厚度 (mm): .4, .6
-
对接公端厚度 (in): .015, .023
-
端子额定电流（最大值） (A): 3, 20
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
面板安装方式 : 后部安装
-
连接器安装类型 : 面板安装
壳体特性
-
壳体颜色 : 黑色
-
中心线（间距） : 4 mm [ .157 in ]
尺寸
-
连接器高度 : 39.8 mm [ 1.56 in ]
-
产品长度 : 62.5 mm [ 2.46 in ]
-
产品宽度 : 52.8 mm [ 2.07 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
电缆类型 : STP, UTP
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
屏蔽 : 是
-
电路应用 : 电源和信号
行业标准
-
与机构/标准产品兼容 : ISO 8092
-
IP 等级 : IP67, IP6K9K
包装特性
-
封装方法 : Box
其他
-
电介质材料 : PA
