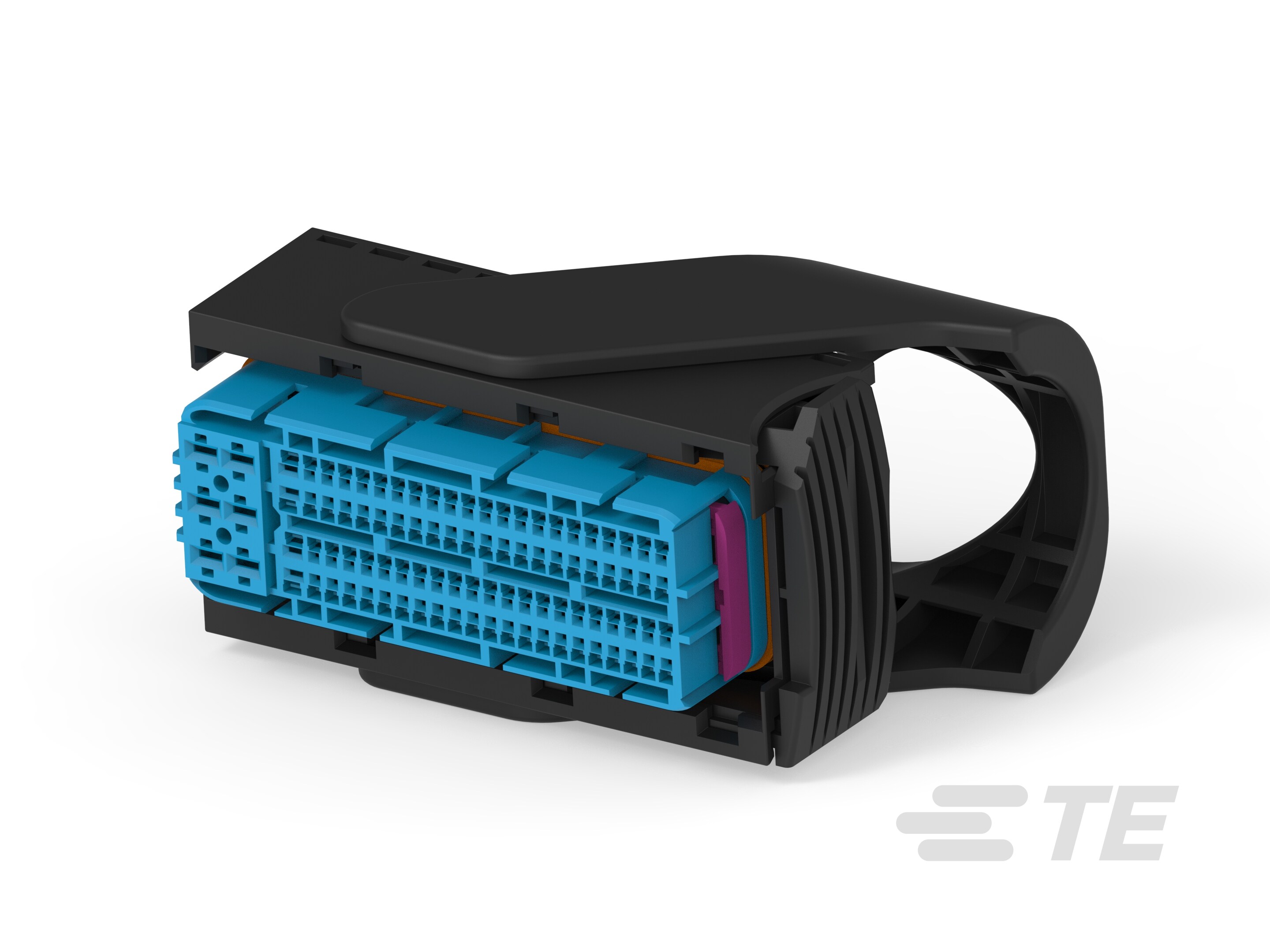

94 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 2.5 mm / 5.2 mm [.098 in / .204 in] Centerline, Water Blue
9-2289228-1
94 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 2.5 mm / 5.2 mm [.098 in / .204 in] Centerline, Water Blue
- TE 内部编号 9-2289228-1
- TE 内部产品描述 CONNECTOR, 94POS
-
位数 : 94
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): 1.5 | 2.8
-
对接公端宽度 (in): .06 | .11
-
连接器系统 : 线到板 | 线到线
-
中心线（间距） (mm): 2.5 | 5.2
-
中心线（间距） (in): .098 | .204
文档
产品图纸
- CONNECTOR HOUISNG, 94POSN MQS +1.5 Clear Body + MCP 2.8K ENG_CD_2289228_A6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-2289228-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_9-2289228-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-2289228-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-2289228-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-101032-001_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板 | 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 94
-
行数 : 4
主体特性
-
主要产品颜色 : 水蓝色
接触件特性
-
端子大小 : .63mm | 1.5mm | 2.8K
-
对接公端宽度 (mm): 1.5 | 2.8
-
对接公端宽度 (in): .06 | .11
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） (mm): 2.5 | 5.2
-
中心线（间距） (in): .098 | .204
尺寸
-
连接器高度 : 39.45 mm [ 1.55 in ]
-
产品长度 : 50.68 mm [ 1.99 in ]
-
产品宽度 : 48.36 mm [ 1.9 in ]
-
行间距 : 6 mm [ .236 in ]
其他
-
能够保证连接器位置 : 否
