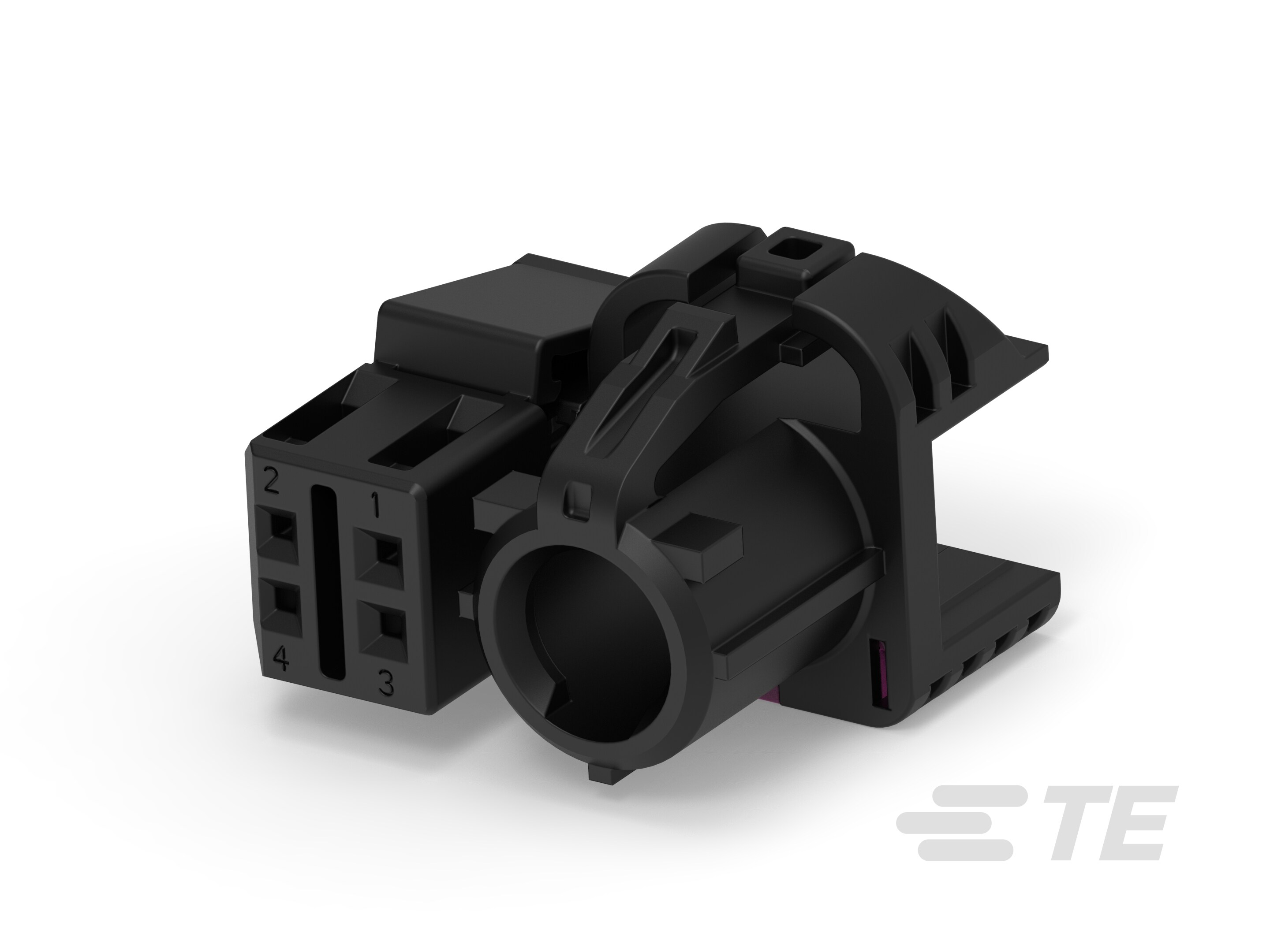

9-2287494-1
Cable-to-Cable, 90° Cable Exit, 5 Position, A Code, Housing for Female Terminals, 2.54 mm [.1 in] Centerline, Crimp, Data Connectivity Housings
9-2287494-1
Cable-to-Cable, 90° Cable Exit, 5 Position, A Code, Housing for Female Terminals, 2.54 mm [.1 in] Centerline, Crimp, Data Connectivity Housings
- TE 内部编号 9-2287494-1
- TE 内部产品描述 8POS,HSD,REC HSG,90+4MQS,CODA L, T3,ASSY
-
连接器系统 : 缆到缆
-
可密封 : 否
-
出线角度 : 90°
-
位数 : 5
-
连接器和键控代码 : A
文档
产品图纸
- 4POS. HSD+4MQS, HYBRID 90deg, ASSY 4pol. HSD+4MQS, Hybrid 90deg, ZSB ENG_CD_2287494_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-2287494-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_9-2287494-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-2287494-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_9-2287494-1_A.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94117_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 无尖刃主体 | 端子上
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 母端子护套
结构特性
-
行数 : 2
-
位数 : 5
主体特性
-
出线角度 : 90°
-
连接器和键控代码 : A
接触件特性
-
对接公端宽度 : .63 mm [ .025 in ]
-
对接公端厚度 : .63 mm [ .025 in ]
-
接合插针直径 : .6 mm [ .02 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 黑色
-
中心线（间距） : 2.54 mm [ .1 in ]
使用环境
-
电缆类型 : 同轴
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
其他
-
能够保证连接器位置 : 否
