9-2177814-2

Pin Terminal, 18 – 17 AWG, .75 – 1 mm² Wire, Silver (Ag), 3 mm [.118 in] Pin Diameter, Unsealed, Terminates To Wire, Charging Inlets

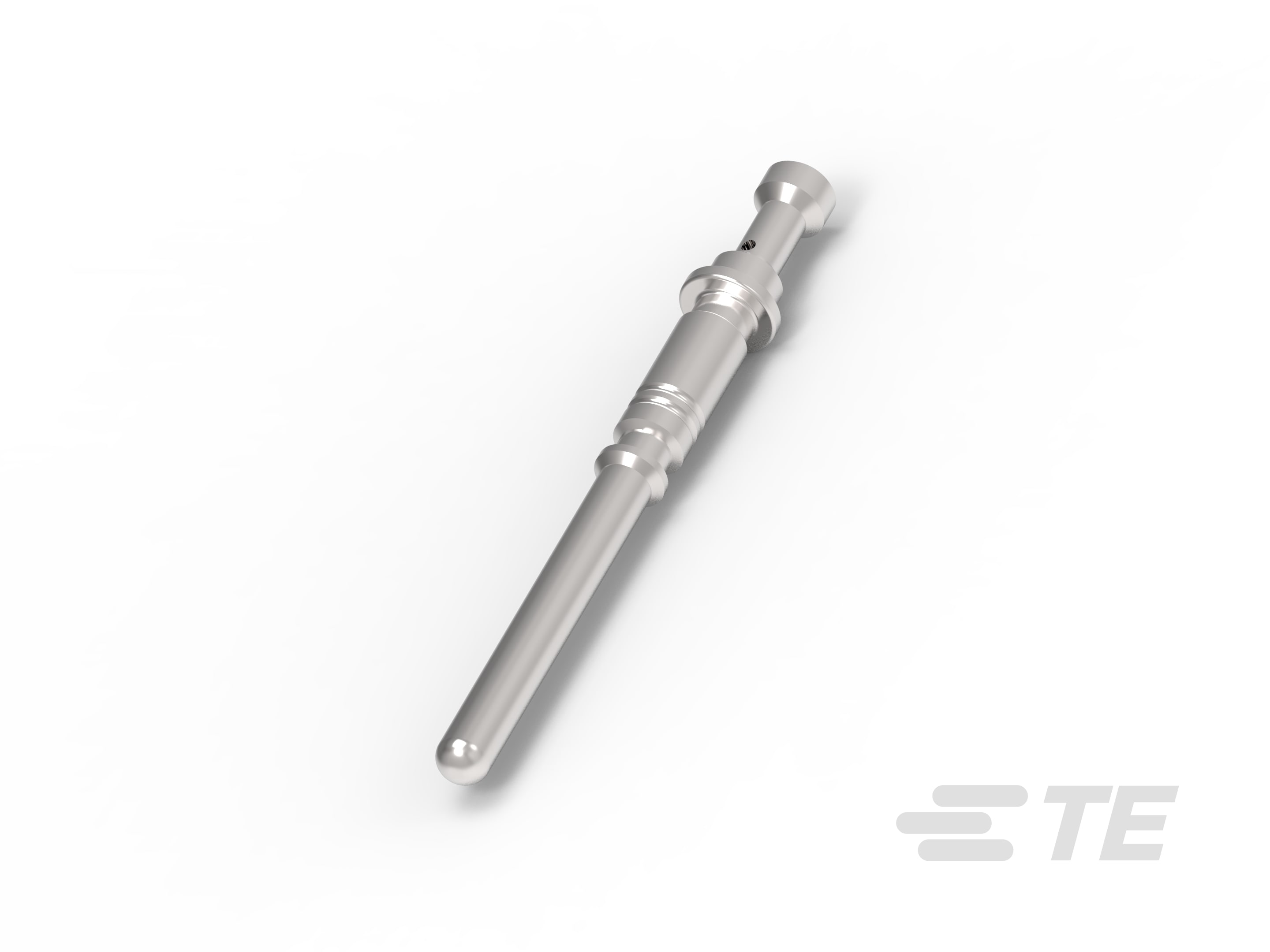

PIN DIA 3.0, PP-9-2177814-2

9-2177814-2

Pin Terminal, 18 – 17 AWG, .75 – 1 mm² Wire, Silver (Ag), 3 mm [.118 in] Pin Diameter, Unsealed, Terminates To Wire, Charging Inlets

    • AMP+
    • 充电插座
  • TE 内部编号 9-2177814-2
  • TE 内部产品描述 PIN DIA 3.0, PP

  • 端子类型 : 插针

  • 线径 (AWG): 18 – 17

  • 线径 (mm²): .75 – 1

  • 接触面电镀 : 银 (Ag)

  • 主要锁定特性 : 无尖刃主体

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 插座种类 : 180°

  • 主要锁定特性 : 无尖刃主体

  • 可密封 : 否

主体特性

  • 端子密封类型 : 非密封

接触件特性

  • 导线端子端接区域电镀材料 : 银

  • 端子制造 : 实芯

  • 端子大小 : 3mm

  • 端子类型 : 插针

  • 接触面电镀 : 银 (Ag)

  • 接合插针直径 : 3 mm [ .118 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 1.7 – 2.1 mm [ .067 – .083 in ]

  • 线径 (AWG): 18 – 17

  • 线径 (mm²): .75 – 1

  • 线径查找 (mm²): .75 | 1

  • 线径查找 (AWG): 17 | 18

  • 公端长度 : 45.75 mm [ 1.8 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 85 °C [ 185 °F ]

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

行业标准

  • 与机构/标准产品兼容 : LV214

包装特性

  • 封装数量 : 500

  • 封装方法 : Box

其他

  • 端子传导 : 0 – 24 A（低功率）
