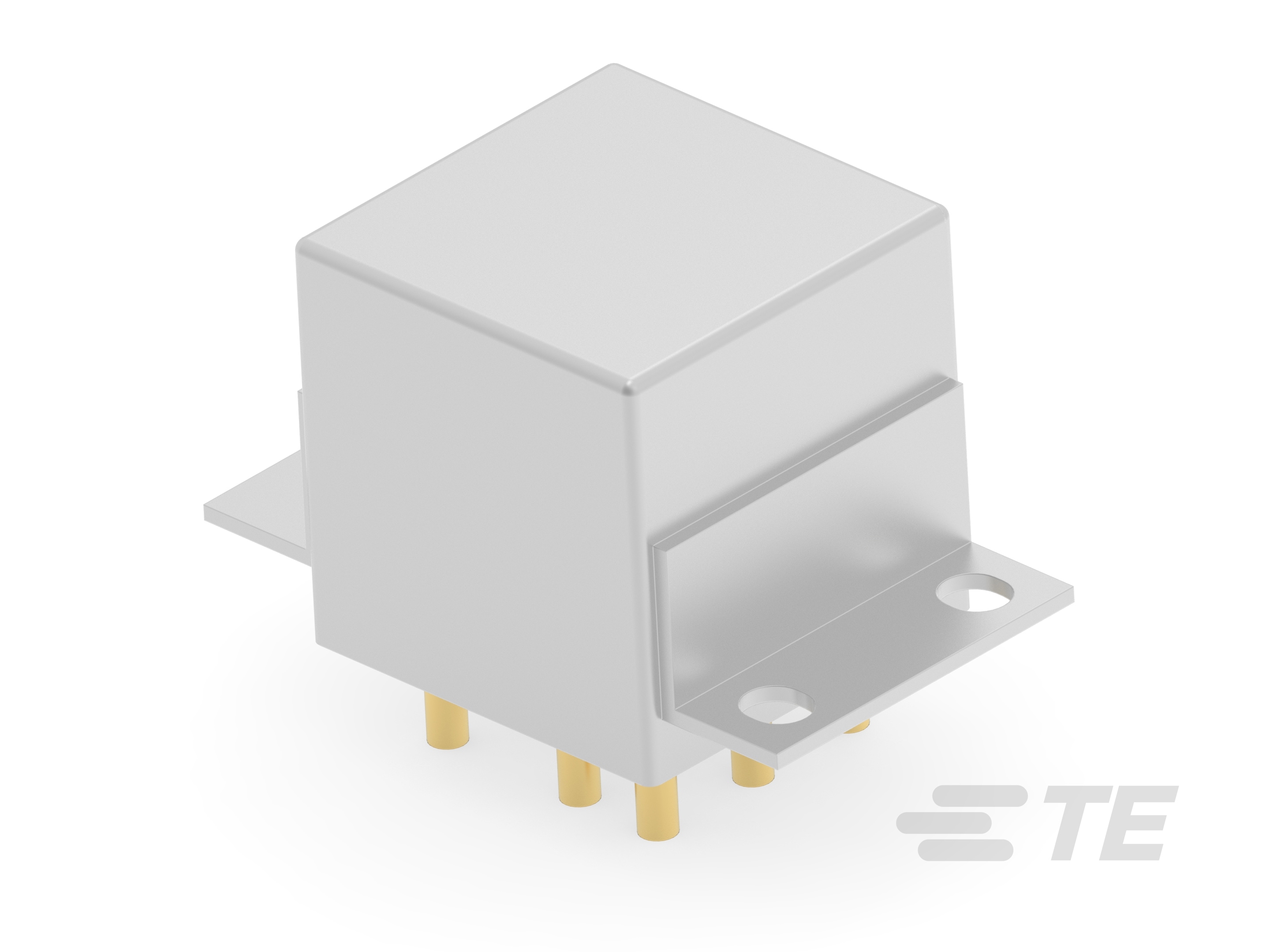

FCAC-325-AV6
General Purpose Power Relay, AC, Polarized, Monostable, 3 Form C 3PDT-CO, 25 A Contact Rating, 28 VAC Coil Voltage, Socket Mount, Hermetically Sealed
FCAC-325-AV6
General Purpose Power Relay, AC, Polarized, Monostable, 3 Form C 3PDT-CO, 25 A Contact Rating, 28 VAC Coil Voltage, Socket Mount, Hermetically Sealed
-
- CII
- TE 内部编号 9-1617815-6
- TE 内部产品描述 FCAC-325-AV6=RELAY, 3PST W/AUX
-
继电器和接触器类型 : 通用功率继电器
-
线圈励磁系统 : 极化，单稳
-
端子排列方式 : 3 Form C 3PDT-CO
-
电流类型 : AC
-
触点额定电流 (A): 25
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-1617815-6_B.pdf 3D
- 下载查看 ENG_CVM_CVM_9-1617815-6_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-1617815-6_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-1617815-6_B.3d_stp.zip 英文版本
数据表/目录页
- 5-1773450-5_sec5_FCAC-325 ENG_CS_5-1773450-5_sec5_FCAC-325_0313_5-1773450-5_Sec5_FCAC-325.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
继电器选项 : 辅助端子
-
端子排列方式 : 3 Form C 3PDT-CO
电气特征
-
端子开关电压（最大值） (VAC): 115 | 200
-
线圈电流 (A): .225
-
触点额定电流 (A): 25
-
线圈电压额定值 (VAC): 28
主体特性
-
外壳类型 : 密封式
接触件特性
-
端子电镀 : 金
-
端子材料 : 银氧化镉
端接特性
-
干线端接和连接类型 : 插座插针
-
线圈端接和连接类型 : 插座插针
机械附件
-
产品安装特性类型 : 安装支架
-
产品安装类型 : 插座安装
使用环境
-
工组温度范围 : -70 – 125 °C [ -94 – 257 °F ]
-
环境温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
抗冲击能力 : 200 G，6 ms
-
抗振性 : 30G's, 33 – 3000Hz
-
线圈励磁系统 : 极化，单稳
-
电流类型 : AC
其他
-
端子电流类 (A): >16 – ≤25
