9-1563173-9

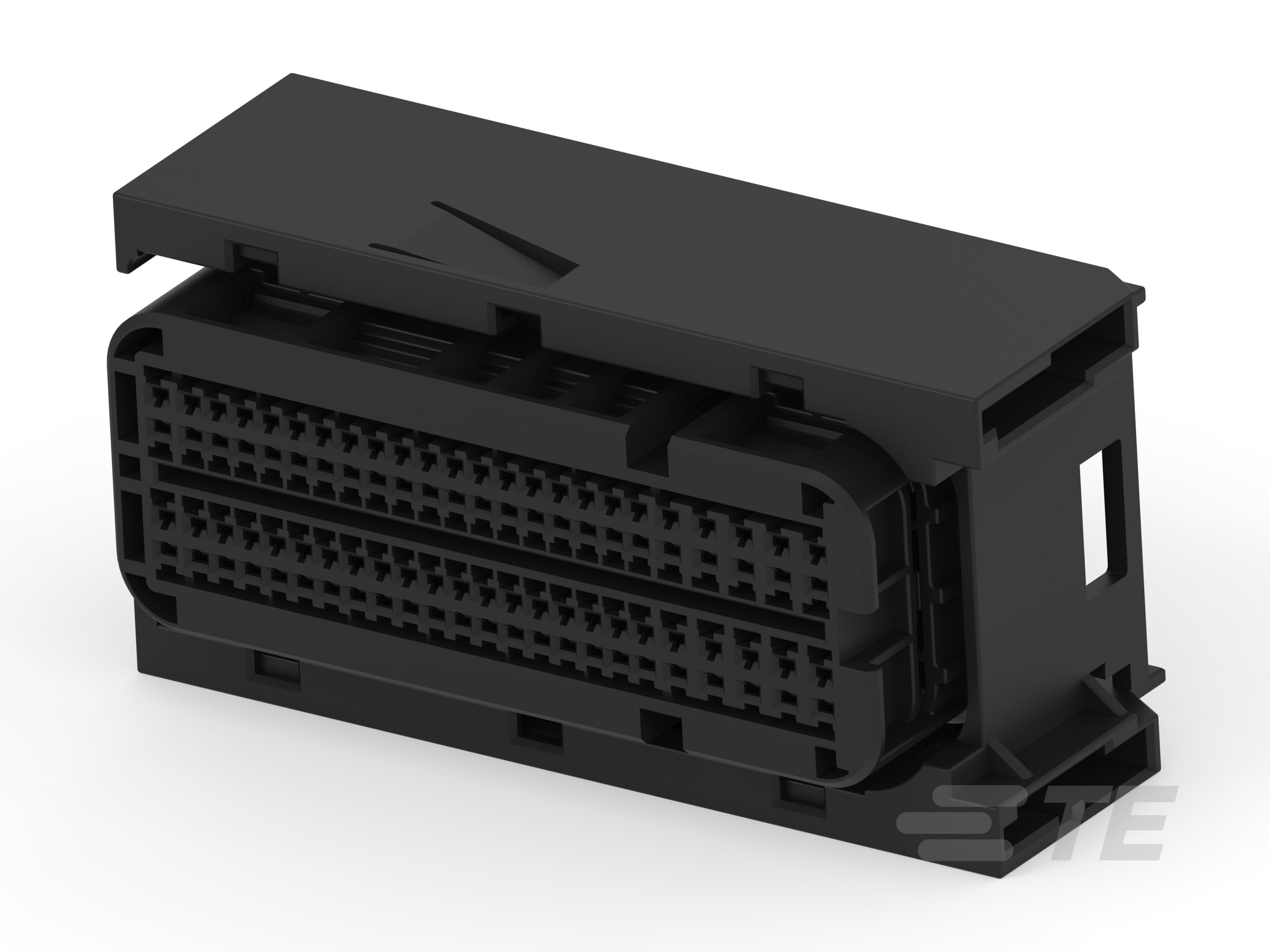

96 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm [.098 in] Centerline, Sealable, Black, Wire & Cable, Power, MCON 1.2mm
9-1563173-9
96 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm [.098 in] Centerline, Sealable, Black, Wire & Cable, Power, MCON 1.2mm
-
- MCON
- MCON 1.2mm
- TE 内部编号 9-1563173-9
- TE 内部产品描述 96POS,MCON-1.2 CB,REC HSG,ASSY
-
位数 : 96
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
产品图纸
- 96 POS. CONNECTOR ASSEMBLY (96 x MCON 1.2 mm) FOR 154POS. CONNECTOR ENG_CD_1563173_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-1563173-9_D.pdf 3D
- 下载查看 ENG_CVM_CVM_9-1563173-9_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-1563173-9_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-1563173-9_D.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18966_G.pdf 英文版本
- 产品规格 ENG_SS_108-18965_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 96
-
行数 : 4
电气特征
-
工作电压 (VDC): 14
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 150°, 180°, 90°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.2mm
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
端子额定电流（最大值） (A): 25
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器高度 : 35.7 mm [ 1.406 in ]
-
产品长度 : 82.3 mm [ 3.24 in ]
-
产品宽度 : 42 mm [ 1.654 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Box
-
封装数量 : 148
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
