9-1534798-5

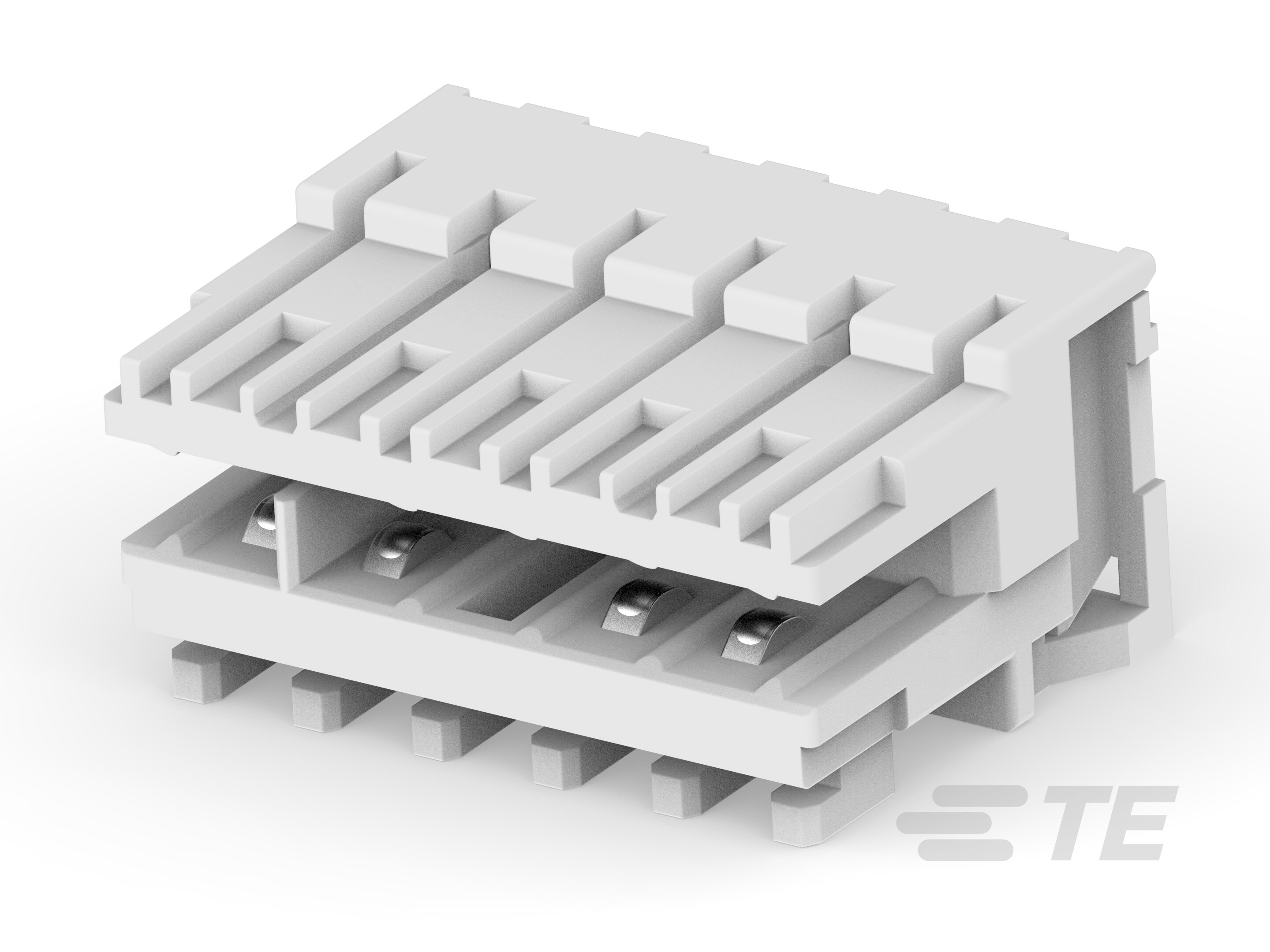

Wire-to-Board, 5 Position, 2.5 mm [.098 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, Standard Edge Connectors
9-1534798-5
Wire-to-Board, 5 Position, 2.5 mm [.098 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, Standard Edge Connectors
- TE 内部编号 9-1534798-5
- TE 内部产品描述 AMP DUOPLUG MK2 CONNECTOR 5P SELECTIVE
-
连接器系统 : 线到板
-
位数 : 5
-
中心线（间距） : 2.5 mm [ .098 in ]
-
线缆端接方法 : 绝缘刺破 (IDC)
-
行数 : 1
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-1534798-5_D.pdf 3D
- 下载查看 ENG_CVM_CVM_9-1534798-5_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-1534798-5_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-1534798-5_D.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-18467-1_C12.pdf 英文版本
- 产品规格 ENG_SS_108-18785_B5.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器系统 : 线到板
-
连接器和壳体类型 : 母端
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 5
-
行数 : 1
-
连接器端子负载状态 : 选择性装载
-
PCB 安装方向 : 跨接安装
电气特征
-
工作电压 (VAC): 50, 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 2
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
-
外壳材料 : 高温热塑塑料
尺寸
-
线径 (AWG): 24 – 22
-
连接器长度 : 14.49 mm [ .57 in ]
-
线径 (mm²): .22 – .35
-
连接器高度 : 6.6 mm [ .259 in ]
-
连接器宽度 : 10.8 mm [ .525 in ]
使用环境
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
灼热丝额定值 : GWEPT 750°C（无火焰）
包装特性
-
封装数量 : 2618
