9-1452415-7

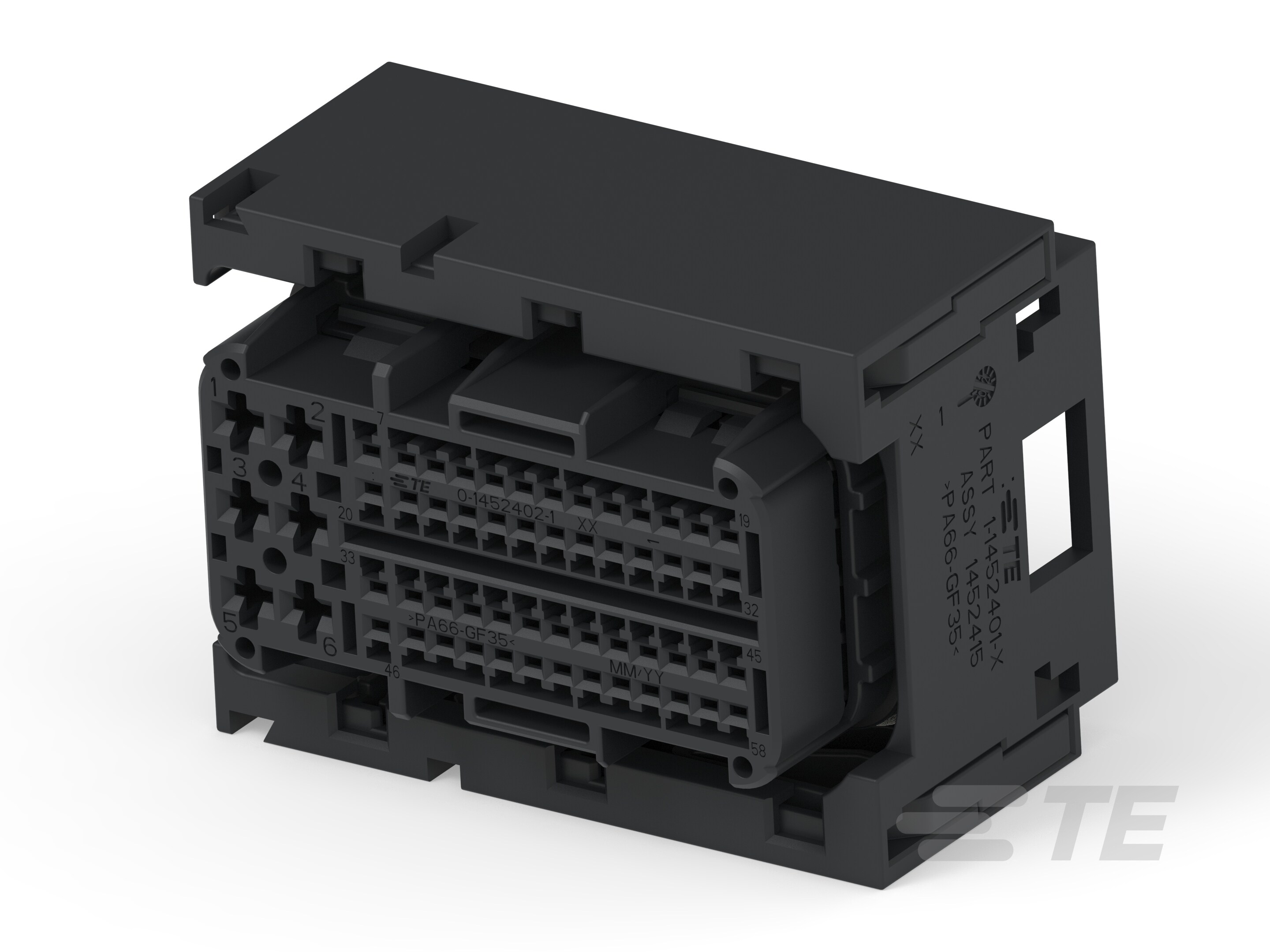

12 V, 58 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 5 mm [.098 in / .197 in] Centerline, Sealable, Black, Hybrid

58 POS MIXED, MCON CONNECTOR-9-1452415-7

9-1452415-7

12 V, 58 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 5 mm [.098 in / .197 in] Centerline, Sealable, Black, Hybrid

    • AMP MCP
    • AMP MCP 2.8
      • ,
    • MCON 1.2mm
  • TE 内部编号 9-1452415-7
  • TE 内部产品描述 58 POS MIXED, MCON CONNECTOR

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 58

  • 可密封 : 是

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 空白孔位 : 13 | 14 | 17 | 18 | 19 | 21 | 22 | 26 | 31 | 32 | 34 | 37 | 38 | 39 | 43 | 48 | 49 | 50 | 56 | 9

  • 位数 : 58

  • 行数 : 4

电气特征

  • 工作电压 (VDC): 14

  • 标称电压架构 (V): 12

主体特性

  • 出线角度 : 180° | 90°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : 中性

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.2mm | 2.8mm

  • 对接公端宽度 (mm): 1.2 | 2.8

  • 对接公端宽度 (in): .047 | .11

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极性定位槽

  • 端子位置保证 : 否

  • 应力消除 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PA GF

  • 中心线（间距） (mm): 2.5 | 5

  • 中心线（间距） (in): .098 | .197

尺寸

  • 连接器高度 : 42 mm [ 1.654 in ]

  • 产品长度 : 56.9 mm [ 2.24 in ]

  • 产品宽度 : 35.7 mm [ 1.406 in ]

  • 行间距 : 6.85 mm [ .26 in ]

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

  • 工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 360

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
