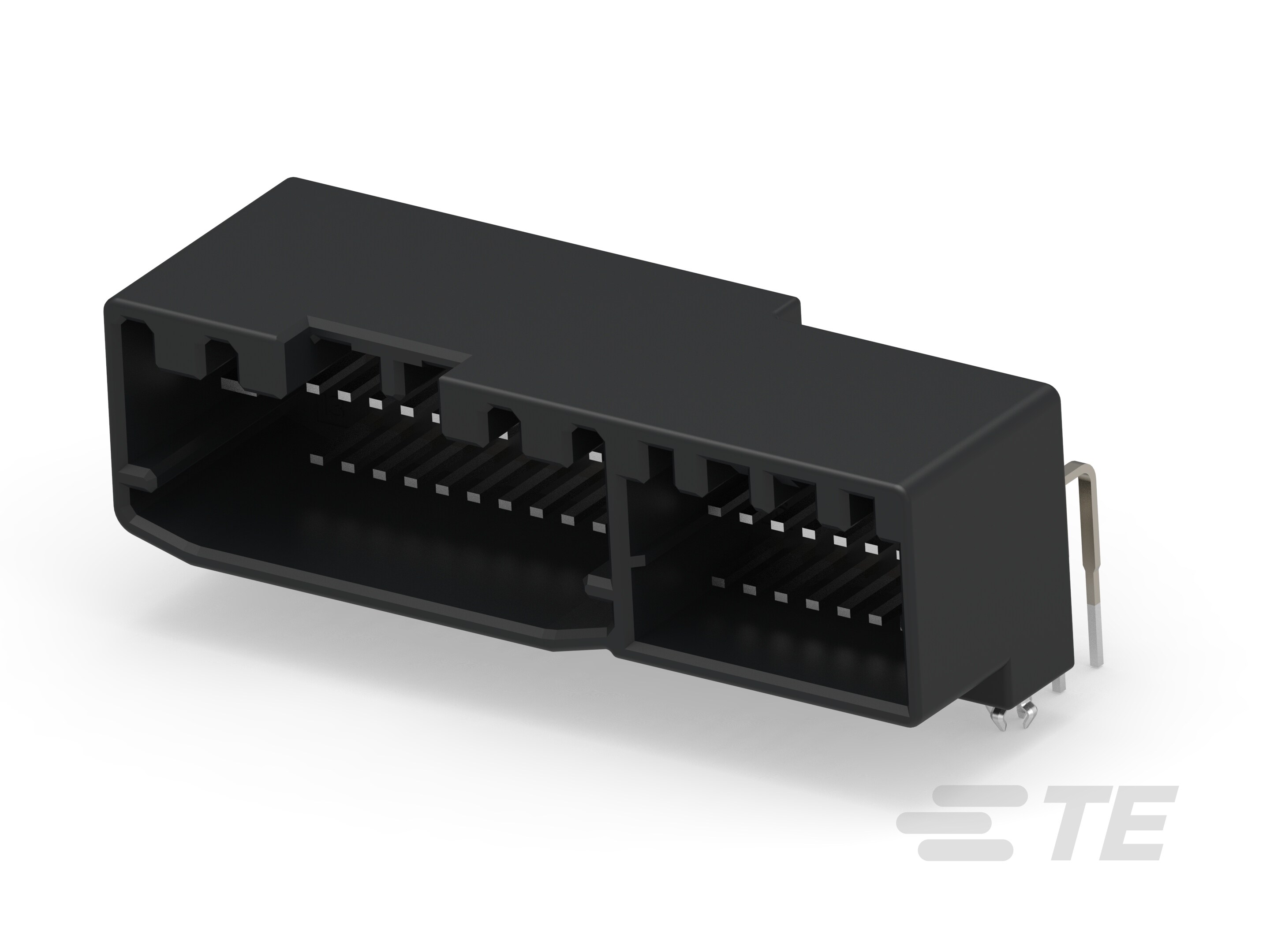

9-1438789-2
Horizontal, Wire-to-Board, 38 Position, 2 Rows, 2.5mm [.09in] Centerline, Tin (Sn), Printed Circuit Board, 25A Contact Current Rating (Max), Power
9-1438789-2
Horizontal, Wire-to-Board, 38 Position, 2 Rows, 2.5mm [.09in] Centerline, Tin (Sn), Printed Circuit Board, 25A Contact Current Rating (Max), Power
- TE 内部编号 9-1438789-2
- TE 内部产品描述 38way Hybrid .040/2.8 Header Assy
-
PCB 安装方向 : 水平
-
连接器系统 : 线到板
-
位数 : 38
-
行数 : 2
-
中心线（间距） : 2.5 mm [ .09 in ]
文档
产品图纸
- 38 POSITION CAP ASSEMBLY, HYBRID MULTILOCK, 22P .040/2.8 HYBRID + 16P .040 ENG_CD_1438789_C_pdf_1438789-c_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-1438789-2_B_c-9-1438789-2-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_9-1438789-2_B_c-9-1438789-2-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-1438789-2_B_c-9-1438789-2-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-1438789-2_B_c-9-1438789-2-b.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13158_B.pdf 英文版本
- 工程报告 ENG_SS_502-1212_A.pdf 英文版本
- 产品规格 ENG_SS_108-2217_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-642_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器形状 : 矩形
-
接头类型 : 全部带罩
-
混合板端连接器 : 是
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 2
-
PCB 安装方向 : 水平
-
位数 : 38
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): 1, 2.8
-
对接公端宽度 (in): .039, .11
-
端子类型 : 公端
-
对接公端厚度 (mm): .64, .8
-
对接公端厚度 (in): .025, .031
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 25
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装对准 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.5 mm [ .09 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源
