Name: 0410 63 050 005WG
Brand: SCHRACK

请查看产品文档，或联系我们以了解最新的机构审批信息。

产品类型特性

继电器和接触器类型 : 通用功率继电器

结构特性

线圈特性 : UL 线圈绝缘类 F
端子极数 : 1
端子排列方式 : 1 Form A SPST-NO

电气特征

主体特性

产品重量 : 24 g [ .847 oz ]
外壳类型 : 支持抗焊剂自动焊接

接触件特性

端子材料 : AgNi

端接特性

干线端接和连接类型 : 快速连接端子
线圈端接和连接类型 : 焊针

机械附件

产品安装类型 : 板安装

尺寸

产品高度 : 28.5 mm [ 1.122 in ]
产品长度 : 40.5 mm [ 1.594 in ]
产品宽度 : 12.5 mm [ .492 in ]
端子和线圈间绝缘漏电 : 8 mm [ .315 in ]
端子和线圈间绝缘间隙 : 8 mm [ .315 in ]

使用环境

环境保护类别 : RTII
工组温度范围 : -20 – 125 °C [ -4 – 257 °F ]
环境温度（最大值） : 125 °C [ 257 °F ]

操作/应用

线圈励磁系统 : 单稳态
电流类型 : DC

包装特性

封装方法 : Tray

其他

端子电流类 (A): >10 – ≤16
线圈功率额定值类 (W): >.3 – ≤.6
高度类（机械） : >27 – ≤33 mm [ >1.063 – ≤1.299 in ]
长度类（机械） : >33 – ≤45 mm [ >1.299 – ≤1.772 in ]
宽度类（机械） : >11 – ≤14 mm [ >.433 – ≤.551 in ]

9-1415535-3

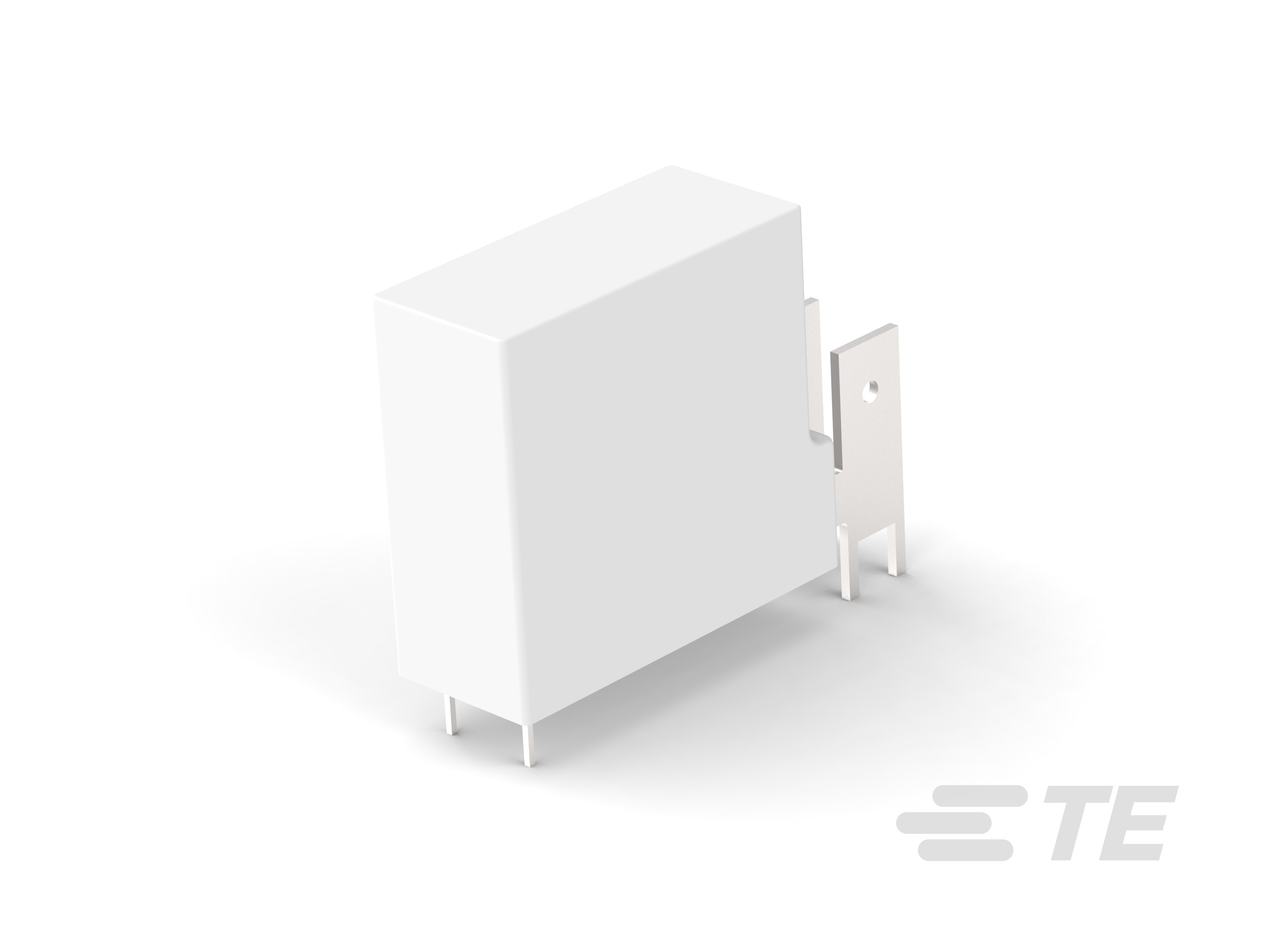

General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 16 A Contact Rating, 12 VDC Coil Voltage, 250 VAC Contact Voltage, SCHRACK 41063

9-1415535-3

General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 16 A Contact Rating, 12 VDC Coil Voltage, 250 VAC Contact Voltage, SCHRACK 41063

继电器和接触器类型 : 通用功率继电器

线圈励磁系统 : 单稳态

端子排列方式 : 1 Form A SPST-NO

电流类型 : DC

触点额定电流 (A): 16

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

产品类型特性

继电器和接触器类型 : 通用功率继电器

结构特性

线圈特性 : UL 线圈绝缘类 F

端子极数 : 1

端子排列方式 : 1 Form A SPST-NO

电气特征

线圈电阻 (Ω): 400

端子开关电压（最大值） (VAC): 400

打开端子间绝缘初始电介质 (Vrms): 1000

端子极限断开电流 (A): 16

端子极限连续电流 (A): 16

端子极限关合电流 (A): 25

触点额定电流 (A): 16

线圈电压额定值 (VDC): 12

端子电压额定值 (VAC): 250

线圈功率额定值（直流） (W): .36

端子和线圈间绝缘初始电介质 (Vrms): 4000

主体特性

产品重量 : 24 g [ .847 oz ]

外壳类型 : 支持抗焊剂自动焊接

接触件特性

端子材料 : AgNi

端接特性

干线端接和连接类型 : 快速连接端子

线圈端接和连接类型 : 焊针

机械附件

产品安装类型 : 板安装

尺寸

产品高度 : 28.5 mm [ 1.122 in ]

产品长度 : 40.5 mm [ 1.594 in ]

产品宽度 : 12.5 mm [ .492 in ]

端子和线圈间绝缘漏电 : 8 mm [ .315 in ]

端子和线圈间绝缘间隙 : 8 mm [ .315 in ]

使用环境

环境保护类别 : RTII

工组温度范围 : -20 – 125 °C [ -4 – 257 °F ]

环境温度（最大值） : 125 °C [ 257 °F ]

操作/应用

线圈励磁系统 : 单稳态

电流类型 : DC

包装特性

封装方法 : Tray

其他

端子电流类 (A): >10 – ≤16

线圈功率额定值类 (W): >.3 – ≤.6

高度类（机械） : >27 – ≤33 mm [ >1.063 – ≤1.299 in ]

长度类（机械） : >33 – ≤45 mm [ >1.299 – ≤1.772 in ]

宽度类（机械） : >11 – ≤14 mm [ >.433 – ≤.551 in ]
