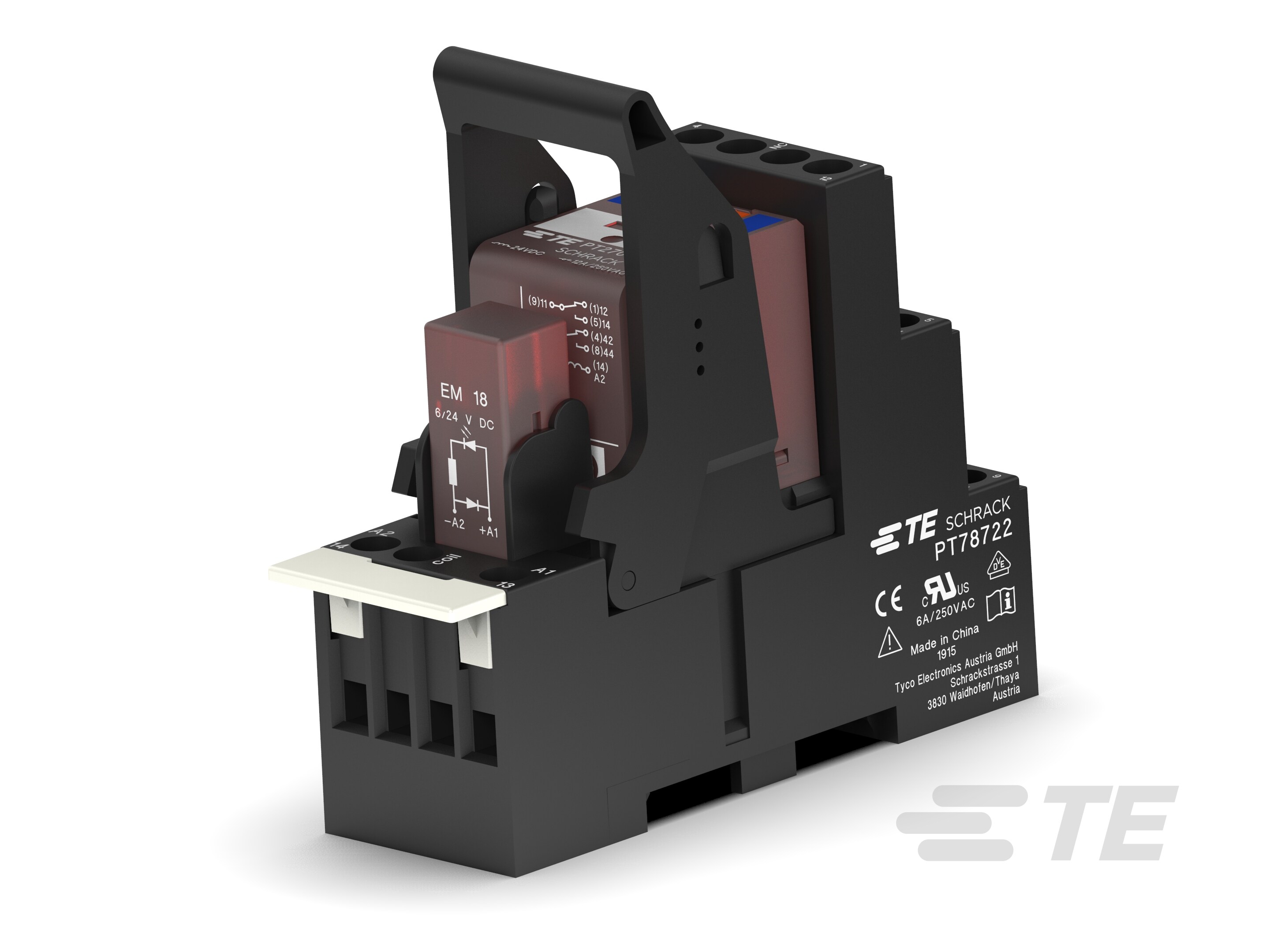

General Purpose Power Relay, AC, Monostable, 2 Form C DPDT-CO, 12 A Contact Rating, 24 VAC Coil Voltage, SCHRACK Relay Package PT
9-1415534-0
General Purpose Power Relay, AC, Monostable, 2 Form C DPDT-CO, 12 A Contact Rating, 24 VAC Coil Voltage, SCHRACK Relay Package PT
-
- SCHRACK
- SCHRACK 继电器套件 PT
- TE 内部编号 9-1415534-0
- TE 内部产品描述 PT2L7RC4
- 别名 ID PT2L7RC4
-
继电器和接触器类型 : 通用功率继电器
-
电流类型 : AC
-
线圈励磁系统 : 单稳态
-
端子排列方式 : 2 Form C DPDT-CO
-
触点额定电流 (A): 12
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-1415534-0_A.pdf 3D
- 下载查看 ENG_CVM_CVM_9-1415534-0_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-1415534-0_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-1415534-0_A.3d_stp.zip 英文版本
数据表/目录页
- Relay Package Package PT ENG_DS_PT_Package_1.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40009108_C1_3.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
端子极数 : 2
-
端子排列方式 : 2 Form C DPDT-CO
电气特征
-
线圈功率额定值（交流） (VA): .79, 1
-
线圈电阻 (Ω): 192
-
端子开关负载（最小值） : 10mA @ 12V
-
端子开关电压（最大值） (VAC): 400
-
相邻端子间绝缘初始电介质 (Vrms): 2500
-
打开端子间绝缘初始电介质 (Vrms): 1200
-
端子极限断开电流 (A): 24
-
端子极限连续电流 (A): 12
-
端子极限关合电流 (A): 24
-
端子极限短时电流 (A): 12
-
触点额定电流 (A): 12
-
线圈电压额定值 (VAC): 24
-
端子电压额定值 (VAC): 240
-
端子和线圈间绝缘初始电介质 (Vrms): 2500
主体特性
-
产品重量 : 74 g [ 2.61 oz ]
-
外壳类型 : 防尘
接触件特性
-
端子材料 : AgNi90/10
端接特性
-
干线端接和连接类型 : 螺纹式端子
-
线圈端接和连接类型 : 螺纹式端子
机械附件
-
产品安装类型 : DIN 轨道
尺寸
-
产品高度 : 78.3 mm [ 3.08 in ]
-
产品长度 : 77 mm [ 3.03 in ]
-
产品宽度 : 27.2 mm [ 1.07 in ]
-
端子和线圈间绝缘漏电 : 4 mm [ .157 in ]
-
端子和线圈间绝缘间隙 : 4 mm [ .157 in ]
使用环境
-
环境保护类别 : RTI
-
工组温度范围 : -40 – 70 °C [ -40 – 158 °F ]
-
环境温度（最大值） : 70 °C [ 158 °F ]
操作/应用
-
指示器类型 : LED
-
电流类型 : AC
-
线圈励磁系统 : 单稳态
包装特性
-
封装方法 : Carton
其他
-
环境温度类 (°C): 50 – 70
-
端子电流类 (A): 16
-
高度类（机械） (mm): 70 – 80
-
长度类（机械） (mm): >60
-
宽度类（机械） (mm): 25 – 30
