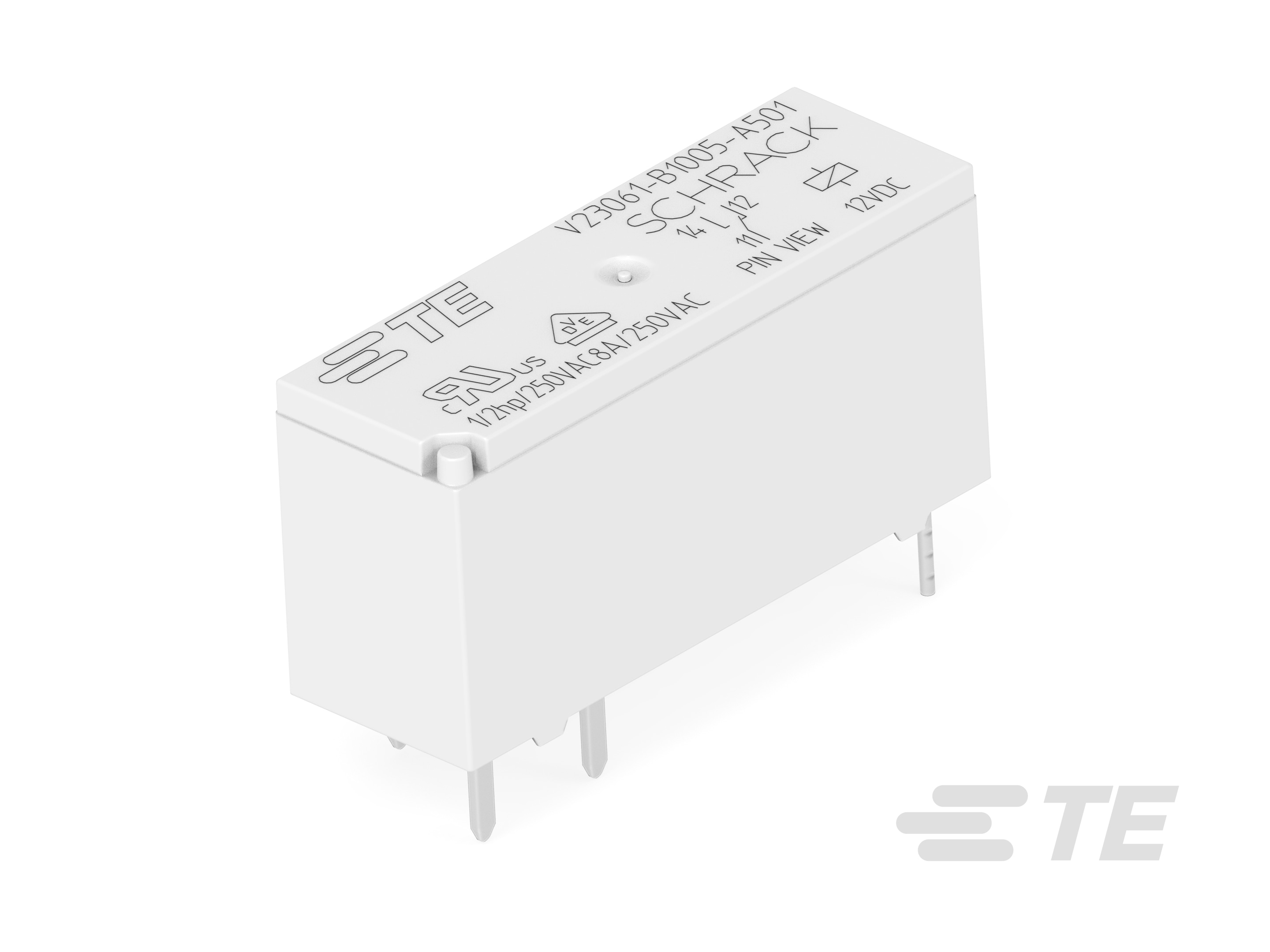

V23061B1005A501
General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 8 A Contact Rating, 12 VDC Coil Voltage, 250 VAC Contact Voltage, .221 W Coil Power
V23061B1005A501
General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 8 A Contact Rating, 12 VDC Coil Voltage, 250 VAC Contact Voltage, .221 W Coil Power
- TE 内部编号 9-1393222-7
- TE 内部产品描述 V23061B1005A501=MINISTARKSTROM
-
继电器和接触器类型 : 通用功率继电器
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
-
端子排列方式 : 1 Form C SPDT-CO
-
触点额定电流 (A): 8
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-1393222-7_A.pdf 3D
- 下载查看 ENG_CVM_CVM_9-1393222-7_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-1393222-7_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-1393222-7_A.3d_stp.zip 英文版本
数据表/目录页
- Miniature Power PCB Relay MSR ENG_DS_MSR_A1.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40017849_C1_11.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
线圈特性 : UL 线圈绝缘类 A
-
端子极数 : 1
-
端子排列方式 : 1 Form C SPDT-CO
电气特征
-
线圈电阻 (Ω): 652
-
端子开关负载（最小值） : 100mA @ 12V
-
端子开关电压（最大值） (VAC): 400
-
端子极限断开电流 (A): 8
-
端子极限连续电流 (A): 8
-
端子极限关合电流 (A): 10
-
端子极限短时电流 (A): 8
-
触点额定电流 (A): 8
-
线圈电压额定值 (VDC): 12
-
端子电压额定值 (VAC): 250
-
线圈功率额定值（直流） (W): .221
-
端子和线圈间绝缘初始电介质 (Vrms): 4000
主体特性
-
产品重量 : 11 g [ .388 oz ]
-
外壳类型 : 支持抗焊剂自动焊接且可清洗
接触件特性
-
端子材料 : AgSnO2
端接特性
-
干线端接和连接类型 : 焊针
-
线圈端接和连接类型 : 焊针
机械附件
-
产品安装类型 : 板安装
尺寸
-
产品高度 : 15 mm [ .59 in ]
-
产品长度 : 30 mm [ 1.18 in ]
-
产品宽度 : 10 mm [ .393 in ]
-
端子和线圈间绝缘漏电 : 8 mm [ .315 in ]
使用环境
-
环境保护类别 : RTIII
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
-
环境温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
焊接工艺 : 支持波峰焊接
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
包装特性
-
封装方法 : Tube
其他
-
环境温度类 (°C): 70 – 85
-
端子电流类 (A): 16
-
线圈功率额定值类 (W): .2 – .3
-
长度类（机械） (mm): 25 – 30
-
宽度类（机械） (mm): 8 – 10
