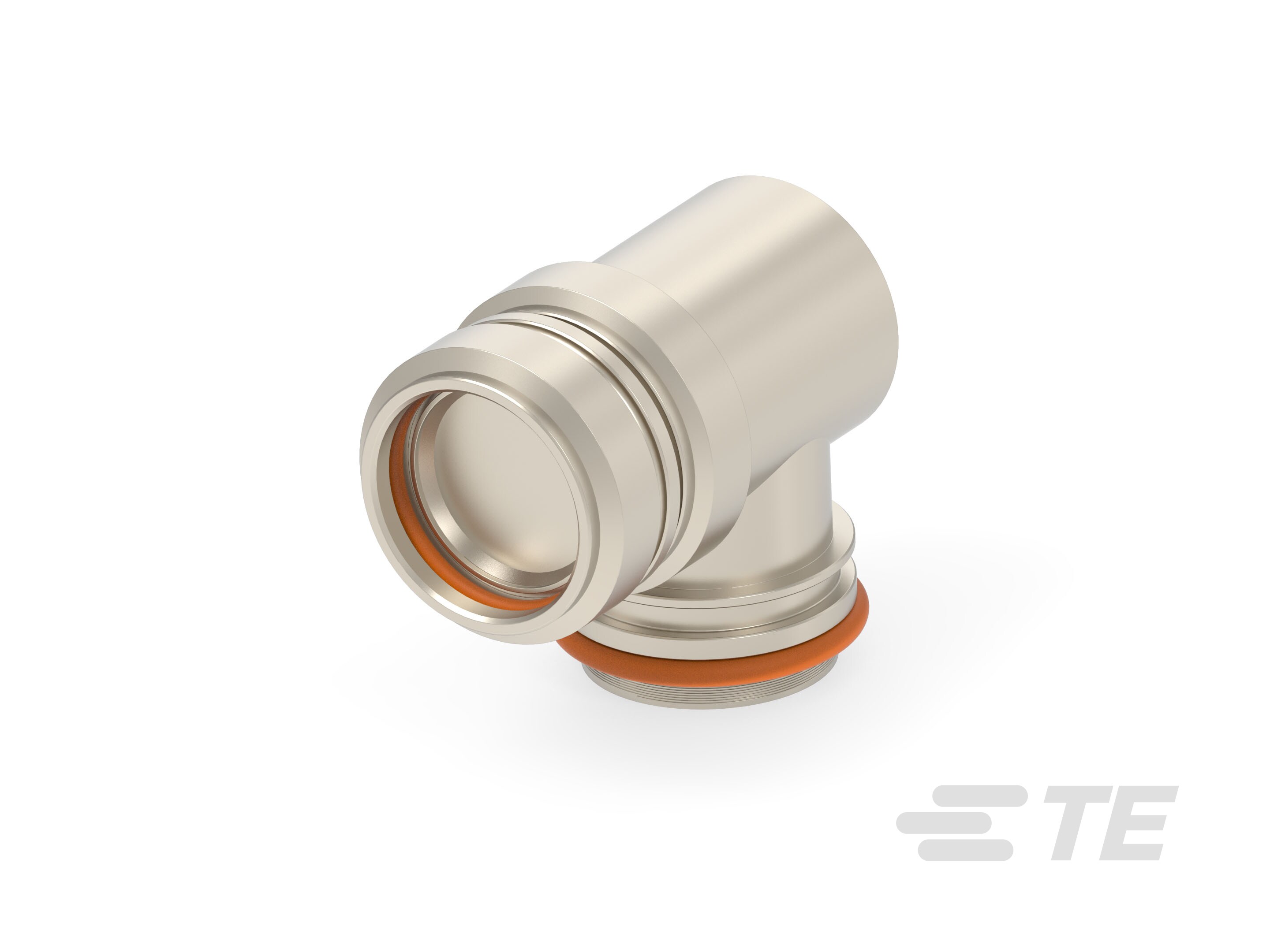

TXR40AB90-0806AI
Ruggedized, Backshell, .2 – 9.5 mm [.01 – .38 in] Cable Entry, Aluminum, Right Angle, 09 / A Shell Size, RAYCHEM TXR
TXR40AB90-0806AI
Ruggedized, Backshell, .2 – 9.5 mm [.01 – .38 in] Cable Entry, Aluminum, Right Angle, 09 / A Shell Size, RAYCHEM TXR
-
- RAYCHEM
- RAYCHEM TXR
- TE 内部编号 896703-000
- TE 内部产品描述 TXR40AB90-0806AI
- 别名 ID 8-1196971-9
-
连接器后盖产品类型 : 尾附件
-
连接器后盖产品种类 : 加固型
-
电缆入口直径 : .2 – 9.5 mm [ .01 – .38 in ]
-
主要产品材料 : 铝
-
主体方向 : 直角
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_896703-000_O.pdf 3D
- 下载查看 ENG_CVM_CVM_896703-000_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_896703-000_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_896703-000_O.3d_stp.zip 英文版本
数据表/目录页
- 5-1654025-5_sec6_Adapters ENG_CS_5-1654025-5_sec6_Adapters_0313_1654025_Sec6_Adapters.pdf 英文版本
- Circular Backshells ENG_DS_1-1773922-5_circularbackshells_1117.pdf 英文版本
产品规格
- Braid termination using a Tinel Lock Ring installed using a resistance heater. FRE_SS_ELE-3COP-359_8.pdf 法语
- ENG_SS_ELE-3COP-359_8.pdf 英文版本
- ENG_SS_TUS-41-3038_A1.pdf 英文版本
- ENG_SS_MIP-101_C.pdf 英文版本
- ENG_SS_CH00-0250-008_AC.pdf 英文版本
- ENG_SS_MPS-101_H.pdf 英文版本
- 产品规格 ENG_SS_S-CH00-0157-002_T.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
包括端接装置 : TR06AI
-
连接器后盖产品类型 : 尾附件
-
连接器后盖产品种类 : 加固型
-
端接器件类型 : Tinel-Lock 环, Tinel-Lock 适配器, 侧面插入 Tinel-Lock 环
主体特性
-
主要产品颜色 : 草绿色
-
主要产品材料 : 铝
-
主要产品电镀材料 : 镉（AMS-QQ-P-416，II 型，3 类）
壳体特性
-
主体方向 : 直角
-
与连接器形状兼容 : 圆形
尺寸
-
兼容电缆直径范围 : 4.8 – 7.6 mm [ .188 – .3 in ]
-
产品长度 : 40.8 mm [ 1.6 in ]
-
电缆入口直径 : .2 – 9.5 mm [ .01 – .38 in ]
使用环境
-
耐盐雾性 (Hr): 500
-
工组温度范围 : -65 – 175 °C [ -85 – 347 °F ]
操作/应用
-
与连接器外壳尺寸兼容 : 09, A
行业标准
-
连接器详细规格编号 : D38999/20, D38999/24, D38999/26, D38999/40, D38999/42, D38999/46, D38999/47
其他
-
连接器接口规格 : MIL-DTL-38999 系列 III/类 C、F、K、W, MIL-DTL-38999 系列 IV/类 C、F、W, MIL-DTL-38999 系列 IV/类 C、W, MIL-DTL-38999 系列 IV/类 F、W
-
TE 连接器接口代码 : 40
