881566-1

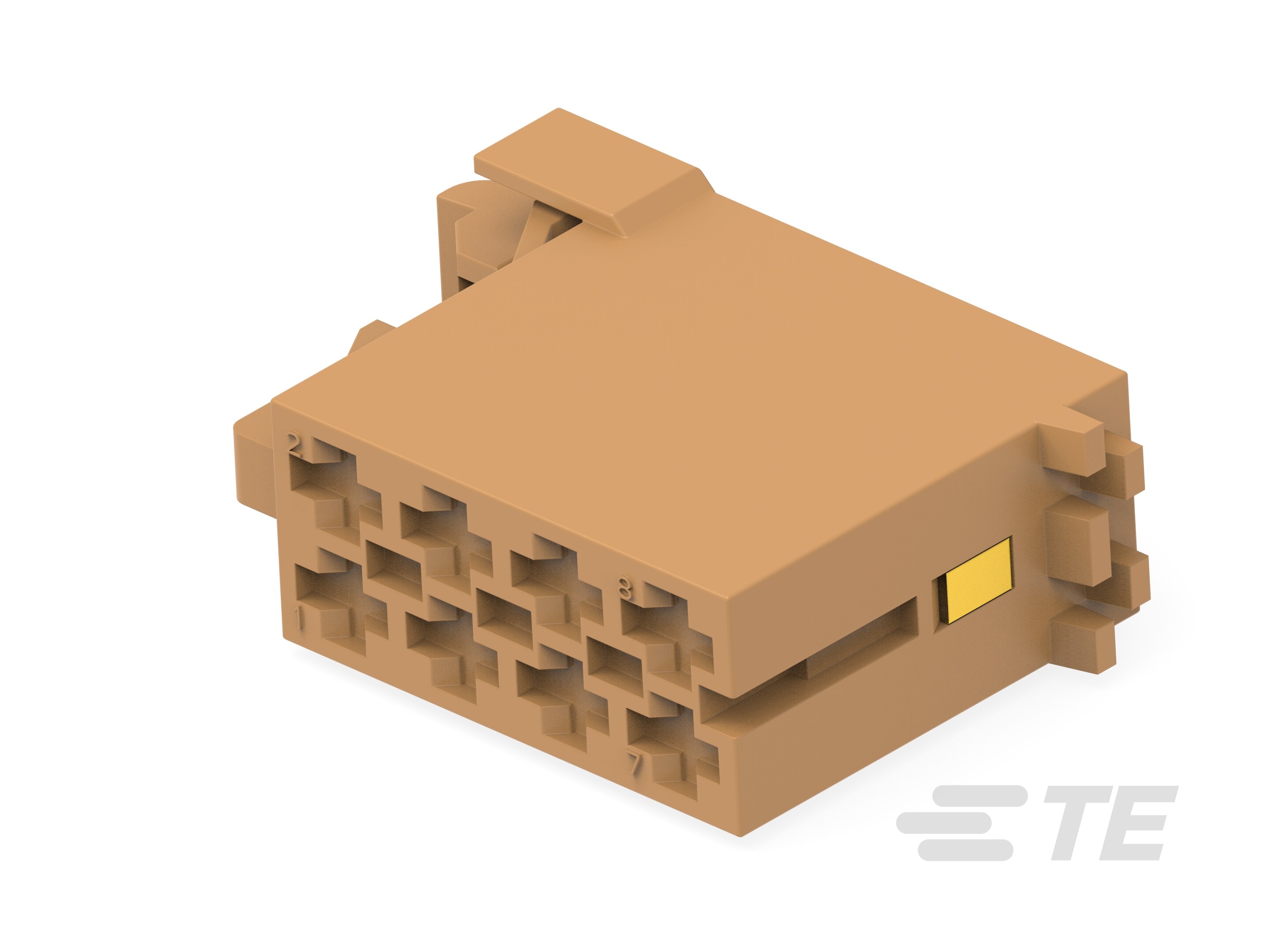

8 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 6 mm [.236 in] Centerline, Brown, Wire & Cable, Cable Mount (Free-Hanging)
881566-1
8 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 6 mm [.236 in] Centerline, Brown, Wire & Cable, Cable Mount (Free-Hanging)
-
- TMS
- TE 内部编号 881566-1
- TE 内部产品描述 8P JR. TIMER HSG.
-
连接器和壳体类型 : 公端子护套
-
位数 : 8
-
可密封 : 否
-
行数 : 2
-
能够保证连接器位置 : 否
文档
产品图纸
- HOUSING, ASSY., 8 POSN., JUNIOR POWER TIMER ENG_CD_881566_F1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_881566-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_881566-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_881566-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_881566-1_B.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 8
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 褐色
接触件特性
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 6 mm [ .236 in ]
其他
-
能够保证连接器位置 : 否
