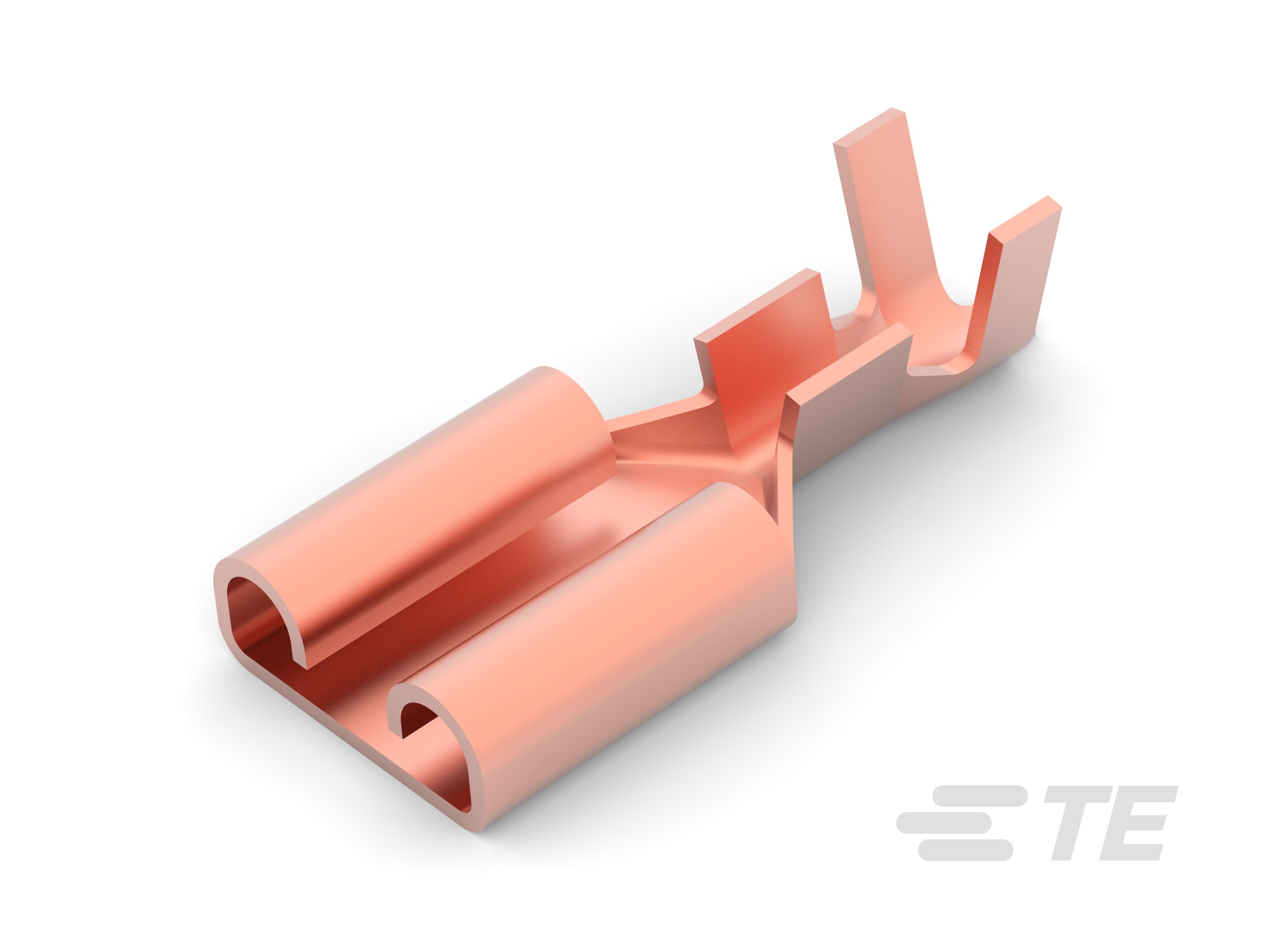

880683-3
Quick Disconnect Receptacle, Uninsulated, 20 – 17 AWG, .51 – 1.03 mm² Wire, 6.35 mm [.25 in] Tab Width, F-Crimp, Straight, Phosphor Bronze, FASTON 250
880683-3
Quick Disconnect Receptacle, Uninsulated, 20 – 17 AWG, .51 – 1.03 mm² Wire, 6.35 mm [.25 in] Tab Width, F-Crimp, Straight, Phosphor Bronze, FASTON 250
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 880683-3
- TE 内部产品描述 250 FASTON, REC, 0.5-1.0MM2, PB
-
快速断开端子类型 : 母端
-
线径 (AWG): 20 – 17
-
线径 (mm²): .51 – 1.03
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- TERMINAL FASTON .250 RECEPT ENG_CD_880683_A5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_880683-3_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_880683-3_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_880683-3_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_880683-3_A1.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 磷青铜
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 2.01 – 3.3 mm [ .079 – .13 in ]
-
产品长度 : 16.3 mm [ .642 in ]
-
线径 (AWG): 20 – 17
-
线径 (mm²): .51 – 1.03
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
其他
-
线路 : 预算
