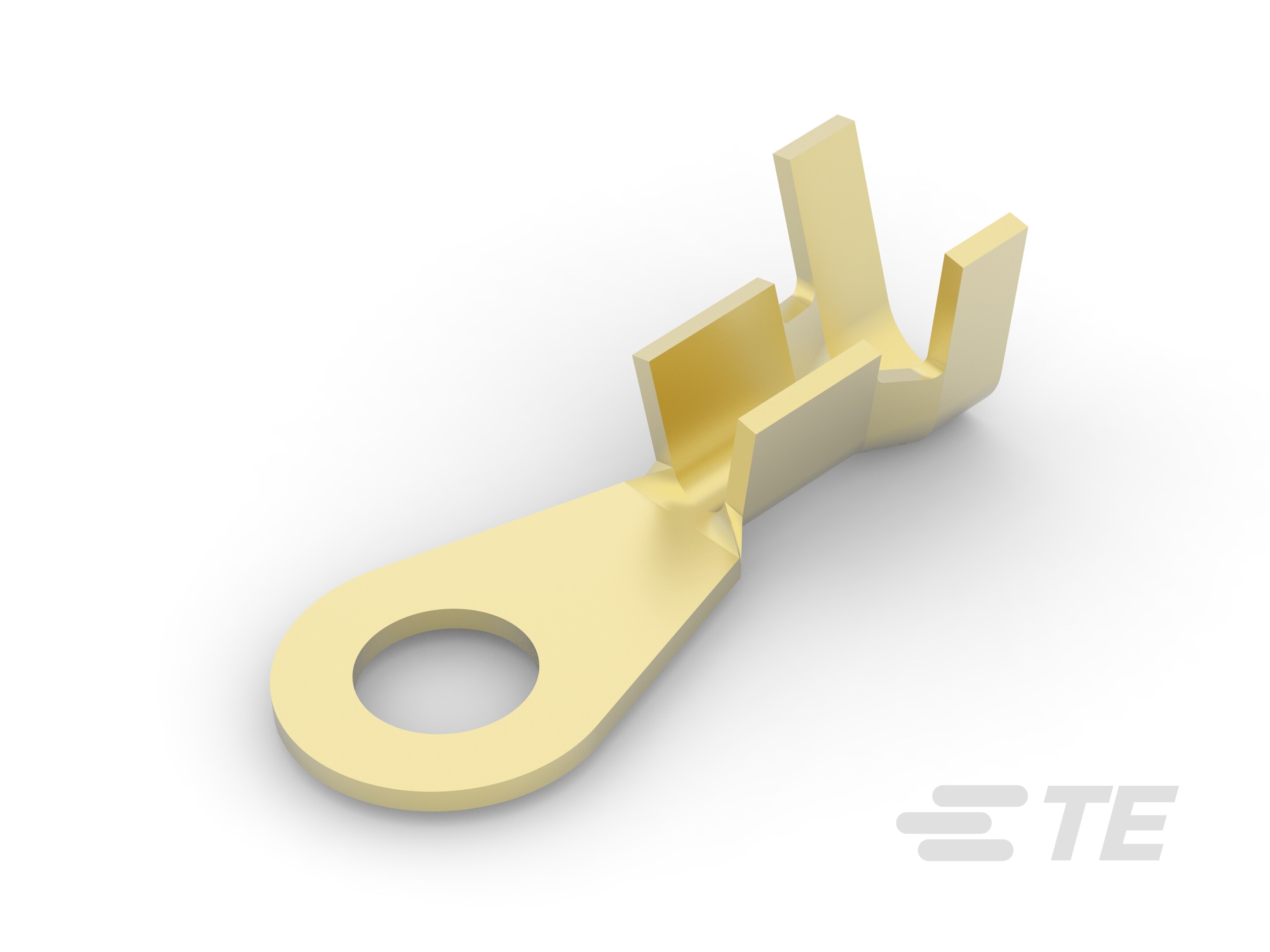

Closed Ring Tongue Terminal, 17 – 13 AWG, #8 / M4 Stud, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated
880642-1
Closed Ring Tongue Terminal, 17 – 13 AWG, #8 / M4 Stud, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated
- TE 内部编号 880642-1
- TE 内部产品描述 RING TONGUE 1.0-2.5 MM2 0.61 X 14.60 BR
- 别名 ID E92842-000 AMP-0-0880642-1
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 17 – 13
-
线径 (mm²): 1 – 2.5
-
线径 (CMA): 2048 – 5178
-
螺钉尺寸 : 8, M4
文档
产品图纸
- RING TONGUE ENG_CD_880642_B4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_880642-1_B.pdf 英文版本
- 3D_CVM_CVM_880642-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_880642-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_880642-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_880642-1_A.3d_stp.zip 英文版本
- ENG_CVM_880642-1_B.3d_igs.zip 英文版本
- ENG_CVM_880642-1_B.3d_stp.zip 英文版本
- ENG_CVM_880642-1_B.2d_dxf.zip 英文版本
产品规格
- 应用规格 S_114-3118_A.tif 英文版本
- S_114-3118_A.pdf 英文版本
- 产品规格 ENG_SS_108-16000_C.pdf 英文版本
- ENG_SS_108-16001_A.pdf 英文版本
- ENG_SS_108-106465_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
端子特性 : 修剪
-
形状描述 : RING-001
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 8, M4
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
包装特性
-
封装数量 : 5000
-
封装方法 : 卷带包装
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 带有
主体特性
-
产品重量 (g): .67
结构特性
-
孔数 : 2
接触件特性
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 无镀层
尺寸
-
线径 (AWG): 17 – 13
-
线径 (mm²): 1 – 2.5
-
线径 (CMA): 2048 – 5178
-
螺钉直径 : 4.3 mm [ .169 in ]
-
舌厚 : .6 mm [ .023 in ]
-
产品长度 : 19.8 mm [ .779 in ]
-
压线筒内径 (mm): 1.82, 3.32
-
压线筒内径 (in): .13, .071
-
兼容的绝缘直径（最大值） : 3.99 mm [ .157 in ]
-
兼容的绝缘直径范围 : 2.7 – 4 mm [ .106 – .157 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
