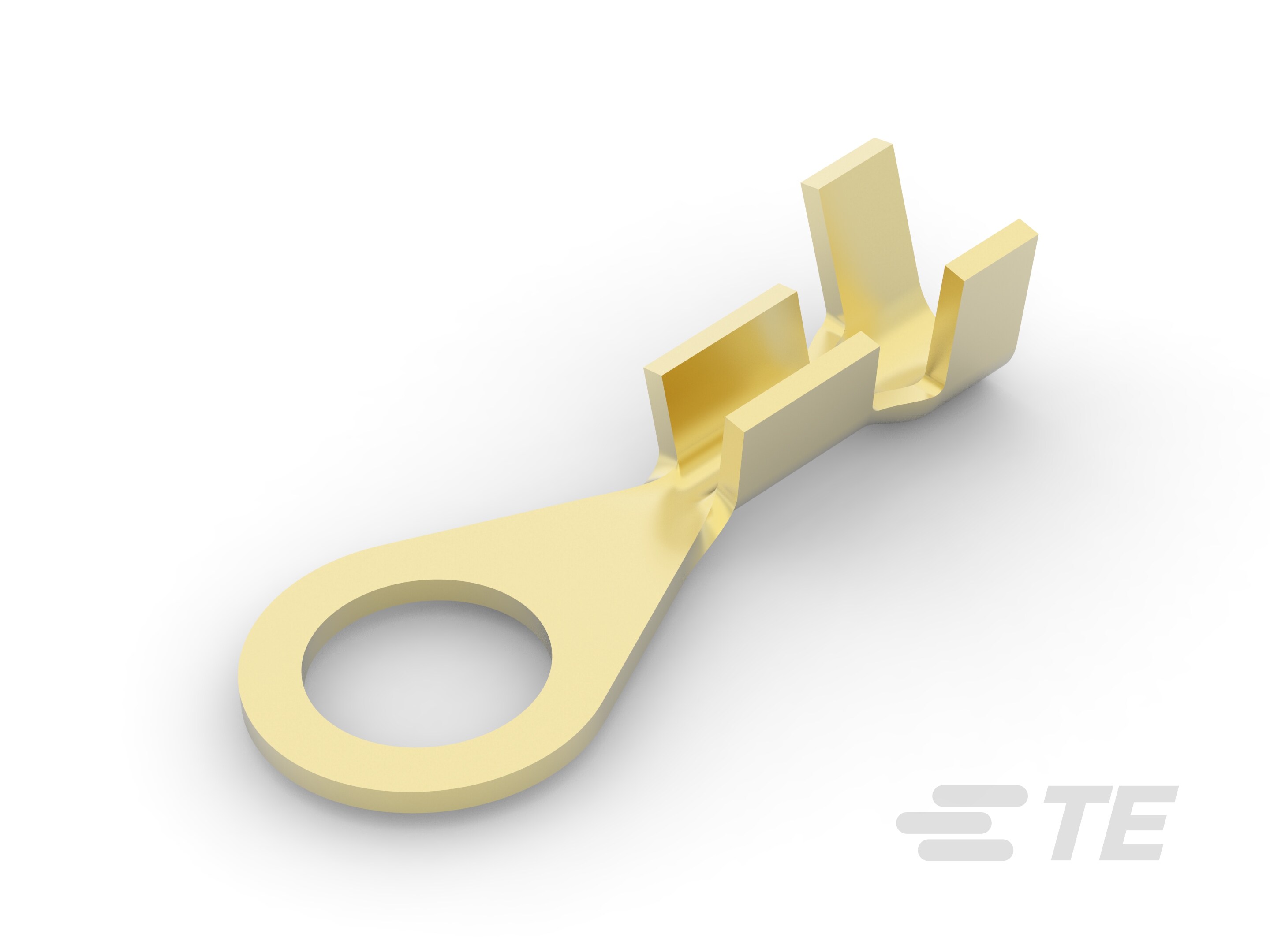

Closed Ring Tongue Terminal, 20 – 17 AWG, #10 Stud, 5.3 mm [.209 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated
880629-1
Closed Ring Tongue Terminal, 20 – 17 AWG, #10 Stud, 5.3 mm [.209 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated
- TE 内部编号 880629-1
- TE 内部产品描述 RING TONGUE 0.5-1.0 MM2 0.60 X 13.23 BR
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 20 – 17
-
线径 (mm²): .5 – 1
-
线径 (CMA): 1021 – 2048
-
螺钉尺寸 : 10
文档
产品图纸
- RING TONGUE ENG_CD_880629_A5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_880629-1_B_c-880629-1-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_880629-1_B_c-880629-1-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_880629-1_B_c-880629-1-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_880629-1_B_c-880629-1-b.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2084_F5.pdf 英文版本
- 产品规格 ENG_SS_108-16000_C.pdf 英文版本
- ENG_SS_108-16001_A.pdf 英文版本
- ENG_SS_108-106465_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
端子特性 : 修剪
-
形状描述 : RING-028
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 10
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
包装特性
-
封装数量 : 10000
-
封装方法 : 卷带包装
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 带有
主体特性
-
产品重量 (g): .539
结构特性
-
孔数 : 2
接触件特性
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 无镀层
尺寸
-
线径 (AWG): 20 – 17
-
线径 (mm²): .5 – 1
-
线径 (CMA): 1021 – 2048
-
螺钉直径 : 5.3 mm [ .209 in ]
-
舌厚 : .6 mm [ .023 in ]
-
产品长度 : 19.8 mm [ .779 in ]
-
压线筒内径 (mm): 1.35, 2.54
-
压线筒内径 (in): .053, .1
-
兼容的绝缘直径（最大值） : 3.3 mm [ .13 in ]
-
兼容的绝缘直径范围 : 2 – 3.3 mm [ .079 – .13 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
