880584-7

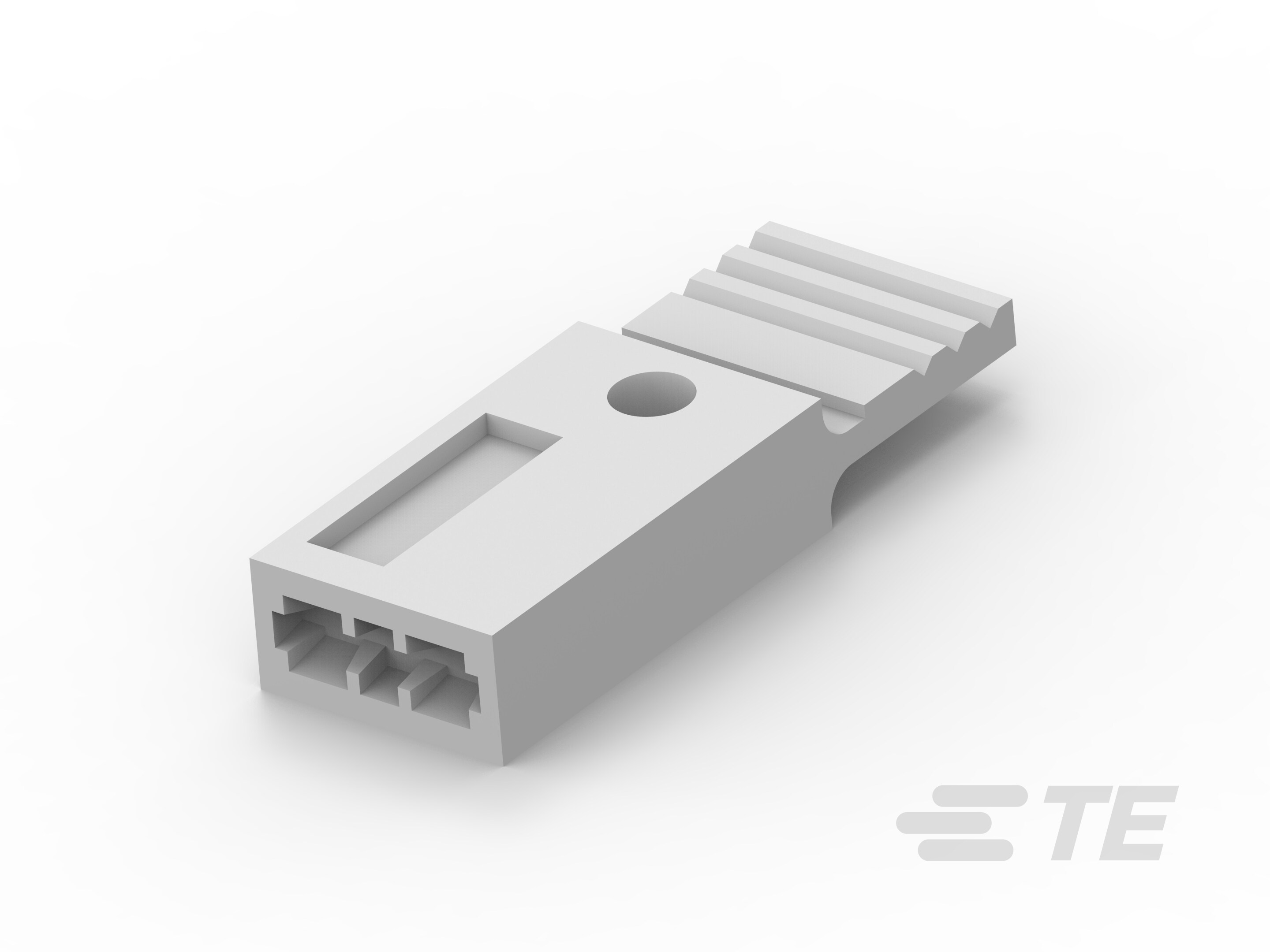

Novo Shunt, Closed Top, 2 Position, 2.54 mm [.1 in] Centerline, Signal, -40 – 85 °C [-40 – 185 °F]
880584-7
Novo Shunt, Closed Top, 2 Position, 2.54 mm [.1 in] Centerline, Signal, -40 – 85 °C [-40 – 185 °F]
-
- AMP
- TE 内部编号 880584-7
- TE 内部产品描述 AMP SHUNT CONNECTOR ASS'Y
-
分流类型 : Novo
-
分流方式 : 封顶式
-
位数 : 2
-
中心线（间距） : 2.54 mm [ .1 in ]
-
端子额定电流（最大值） (A): 3
文档
产品图纸
- AMP SHUNT CONNECTOR ASS'Y ENG_CD_880584_L4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_880584-7_L.pdf 英文版本
- 下载查看 ENG_CVM_880584-7_L.3d_igs.zip 英文版本
- ENG_CVM_880584-7_L.3d_stp.zip 英文版本
- ENG_CVM_880584-7_L.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-37006_D.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_19780126_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 2
接触件特性
-
分流类型 : Novo
-
分流方式 : 封顶式
-
端子额定电流（最大值） (A): 3
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
产品高度 : 14 mm [ .551 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
跳线和分流包装 : 零散零件
