87309-9

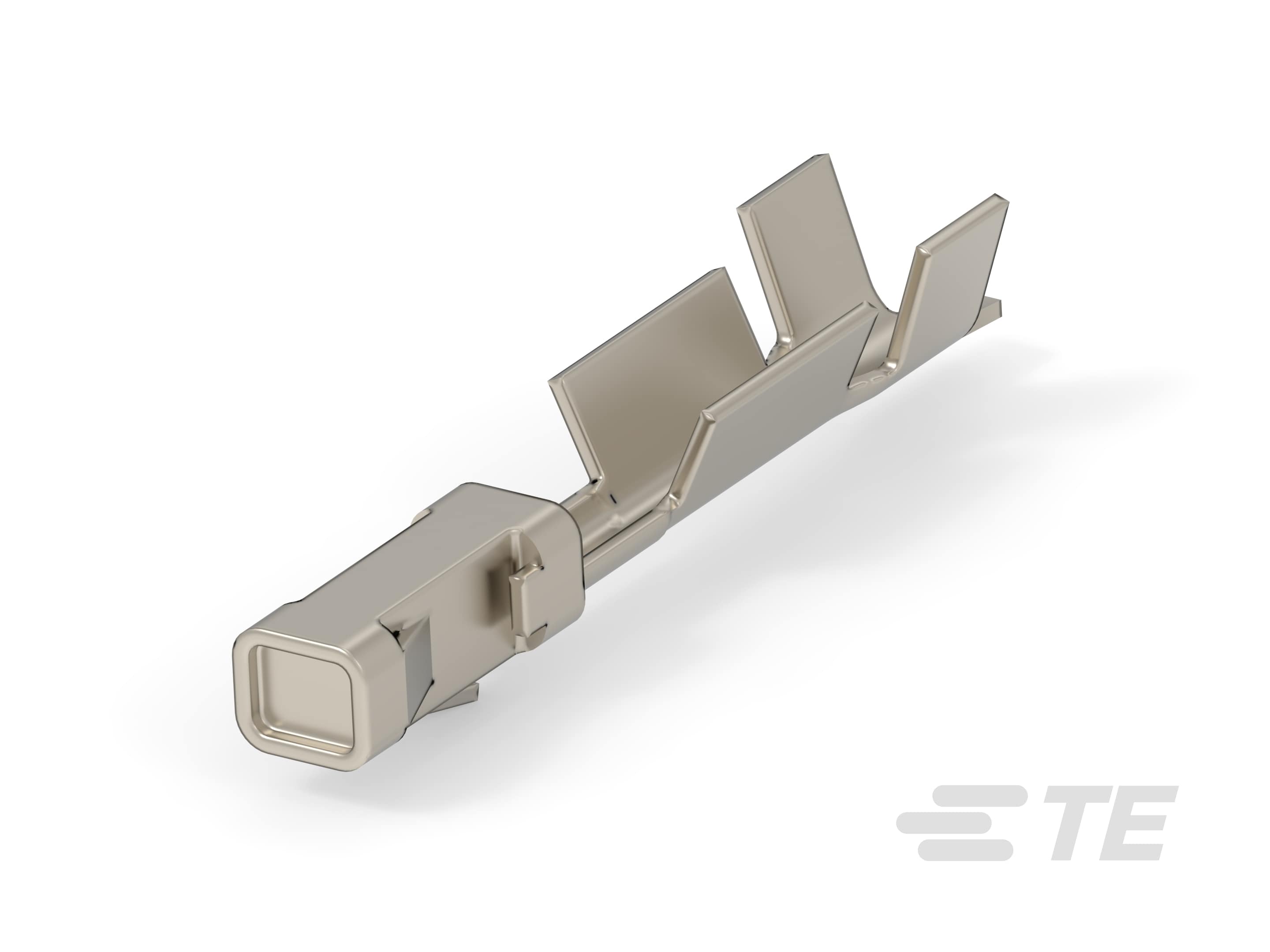

Socket Contact, 24 – 20 AWG, 250 VAC, .2 – .6 mm² Wire, Locking Lance Contact Retention, 394.71 – 1184.12 CMA, Gold (Au), .64mm, AMPMODU IV/V

MOD V RECP PLTD 30 AU-87309-9

87309-9

Socket Contact, 24 – 20 AWG, 250 VAC, .2 – .6 mm² Wire, Locking Lance Contact Retention, 394.71 – 1184.12 CMA, Gold (Au), .64mm, AMPMODU IV/V

    • AMPMODU
    • AMPMODU IV/V
  • TE 内部编号 87309-9
  • TE 内部产品描述 MOD V RECP PLTD 30 AU
  • 别名 ID 406561886

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 镀金

  • 工作电压 (VAC): 250

  • 壳体内的端子定位力 : 带有

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 施加的压力 : 高

  • 分离式电线类型 : 实芯或绞线

  • 可密封 : 否

结构特性

  • 与线缆类型兼容 : 分离式导线

电气特征

  • 介质耐压（最大值） (V): 750

  • 绝缘电阻 (MΩ): 5000

  • 端接电阻 (mΩ): 12

  • 工作电压 (VAC): 250

接触件特性

  • 压线筒类型 : Open

  • 端子长度 : 11.93 mm [ .47 in ]

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 镀金

  • 壳体内的端子定位力 : 带有

  • 端子大小 : .64mm

  • 端子基材 : 磷青铜

  • 端子额定电流（最大值） (A): 3

  • 接合方柱尺寸 : .64 mm [ .025 in ]

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 壳体内的端子定位器类型 : 锁定枪

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .6

  • 线径 (CMA): 394.71 – 1184.12

  • 兼容的绝缘直径范围 : 1.75 mm [ .069 in ]

使用环境

  • 工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 与已批准的标准产品兼容 : CSA LR7189 | UL E28476

包装特性

  • 封装数量 : 12500

  • 封装方法 : Reel
