867782-2
Gold (Au), Pin Contact, 24 – 20 AWG, .2 – .6 mm² Wire, Snap-In Contact Retention, Size 20, Crimp, Brass, Power & Signal, -65 – 125 °C [-85 – 257 °F]
867782-2
Gold (Au), Pin Contact, 24 – 20 AWG, .2 – .6 mm² Wire, Snap-In Contact Retention, Size 20, Crimp, Brass, Power & Signal, -65 – 125 °C [-85 – 257 °F]
-
- LGH
- TE 内部编号 867782-2
- TE 内部产品描述 LGH CONTACT PIN
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位器类型 : 卡口
-
端子大小 : 尺寸 20
-
线径 (AWG): 24 – 20
文档

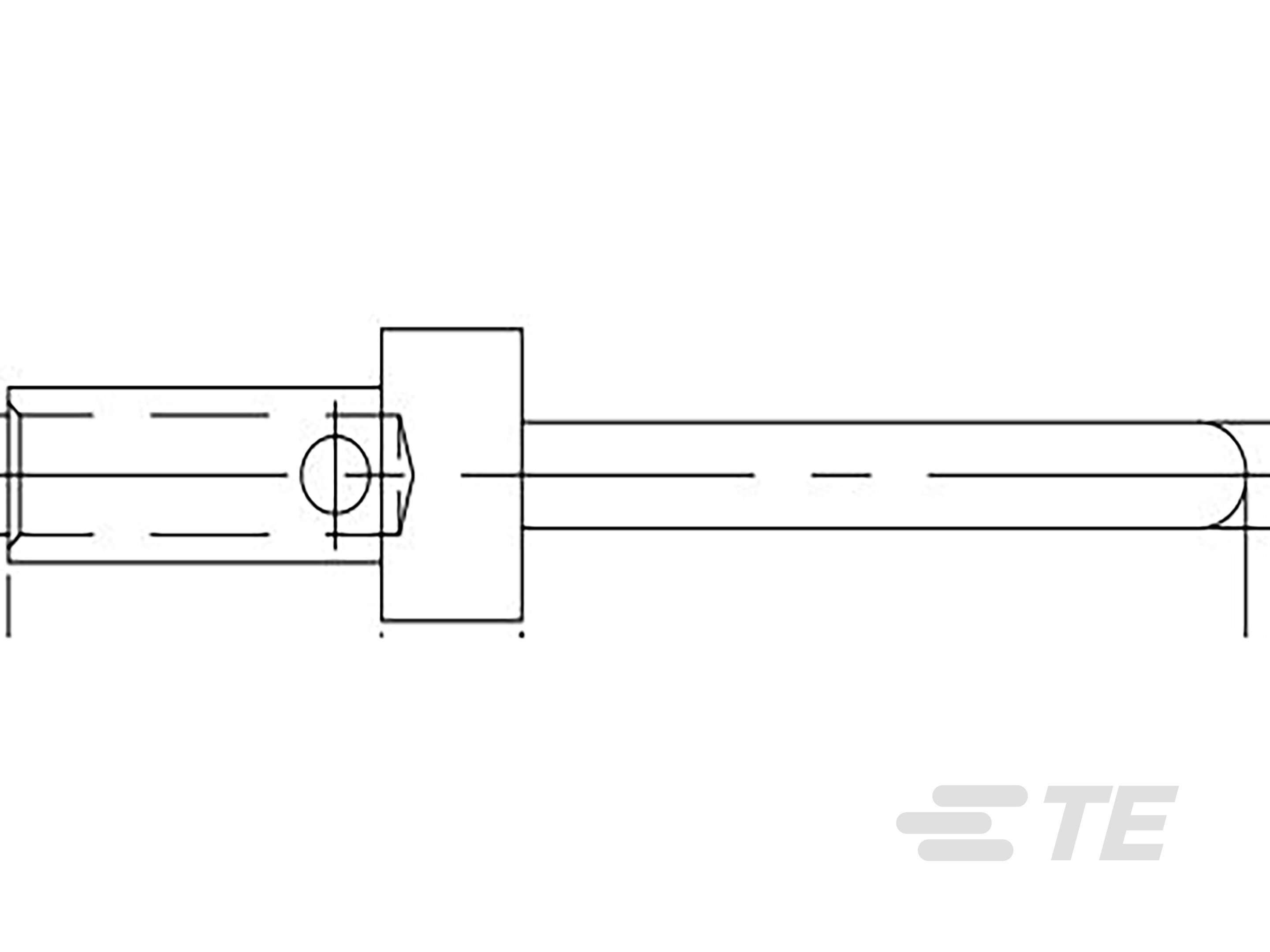

产品图纸
- CONTACT PIN,LGH ENG_CD_867782_B_867782_1_c.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_867782-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_867782-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_867782-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_867782-2_A.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
端子大小 : 尺寸 20
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 7.5
-
端子底板材料 : 镍
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 卡口
尺寸
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
-
兼容的绝缘直径范围 : 1.07 – 1.85 mm [ .042 – .073 in ]
使用环境
-
工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
