Name: 55P JUN-POW-TIM GEH
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 55
行数 : 3

电气特征

工作电压 (VDC): 12
标称电压架构 (V): 12 | 24

主体特性

出线角度 (°): 90°
主要产品颜色 : 黑色
连接器和键控代码 : 中性

接触件特性

端子类型 : 母端
端子大小 : 2.8mm
对接公端宽度 : 2.8 mm [ .11 in ]
端子额定电流（最大值） (A): 30

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 否
应力消除 : 带有
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBTP GV 15
中心线（间距） : 5 mm [ .197 in ]

尺寸

连接器高度 : 40.25 mm [ 1.585 in ]
产品长度 : 52.55 mm [ 2.069 in ]
产品宽度 : 36 mm [ 1.417 in ]
行间距 : 6 mm [ .24 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Carton

其他

可维修 : 否
能够保证连接器位置 : 否

828907-1

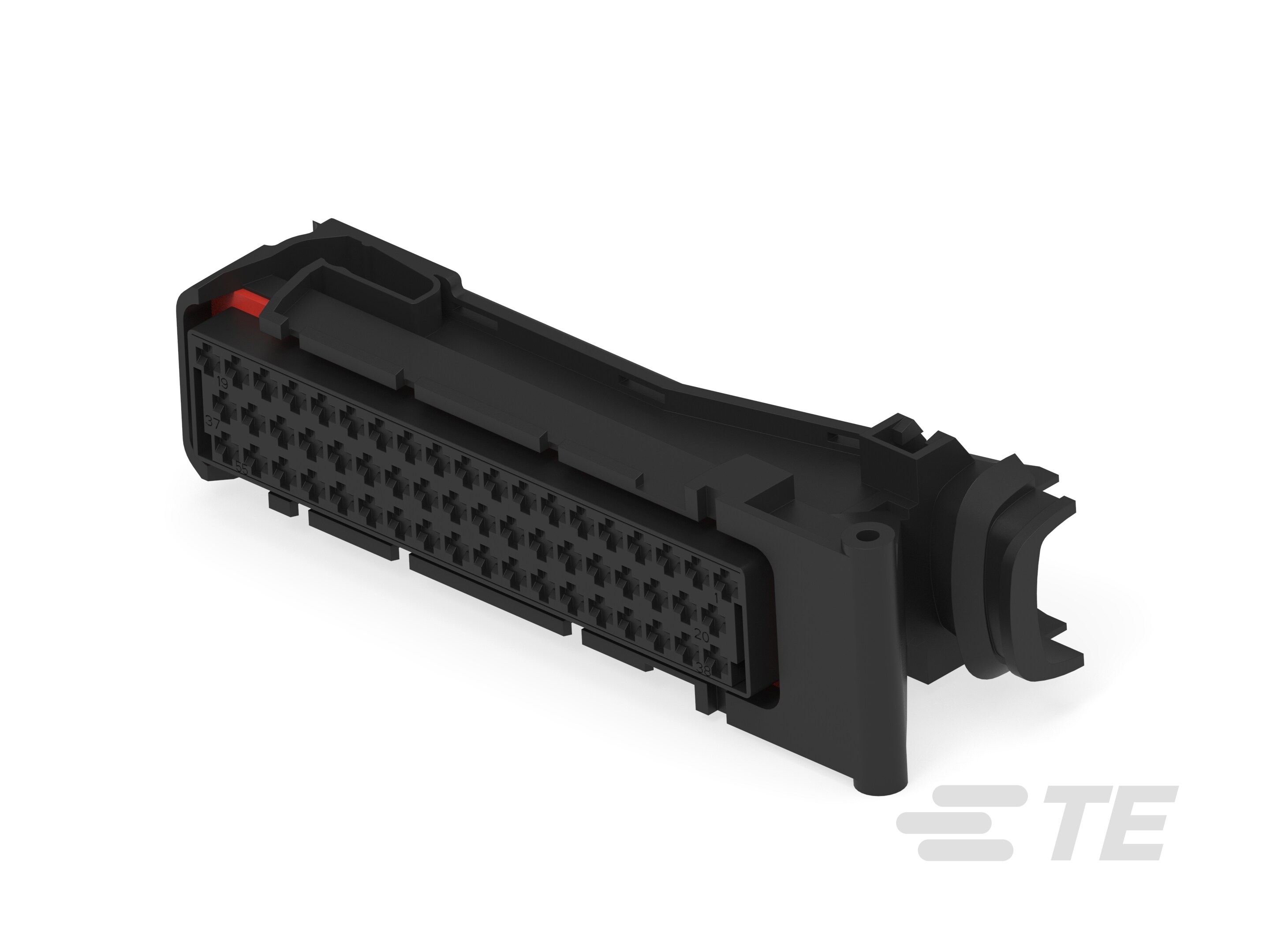

12 V / 24 V, 55 Position, Automotive Housing for Female Terminals, Wire-to-Board, 5 mm [.197 in] Centerline, Sealable, Black, Junior Power Timer

828907-1

12 V / 24 V, 55 Position, Automotive Housing for Female Terminals, Wire-to-Board, 5 mm [.197 in] Centerline, Sealable, Black, Junior Power Timer

标称电压架构 (V): 12 | 24

连接器和壳体类型 : 母端子护套

位数 : 55

可密封 : 是

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 锁定枪

连接器系统 : 线到板

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 55

行数 : 3

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12 | 24

主体特性

出线角度 (°): 90°

主要产品颜色 : 黑色

连接器和键控代码 : 中性

接触件特性

端子类型 : 母端

端子大小 : 2.8mm

对接公端宽度 : 2.8 mm [ .11 in ]

端子额定电流（最大值） (A): 30

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 否

应力消除 : 带有

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBTP GV 15

中心线（间距） : 5 mm [ .197 in ]

尺寸

连接器高度 : 40.25 mm [ 1.585 in ]

产品长度 : 52.55 mm [ 2.069 in ]

产品宽度 : 36 mm [ 1.417 in ]

行间距 : 6 mm [ .24 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Carton

其他

可维修 : 否

能够保证连接器位置 : 否

产品合规性
