该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

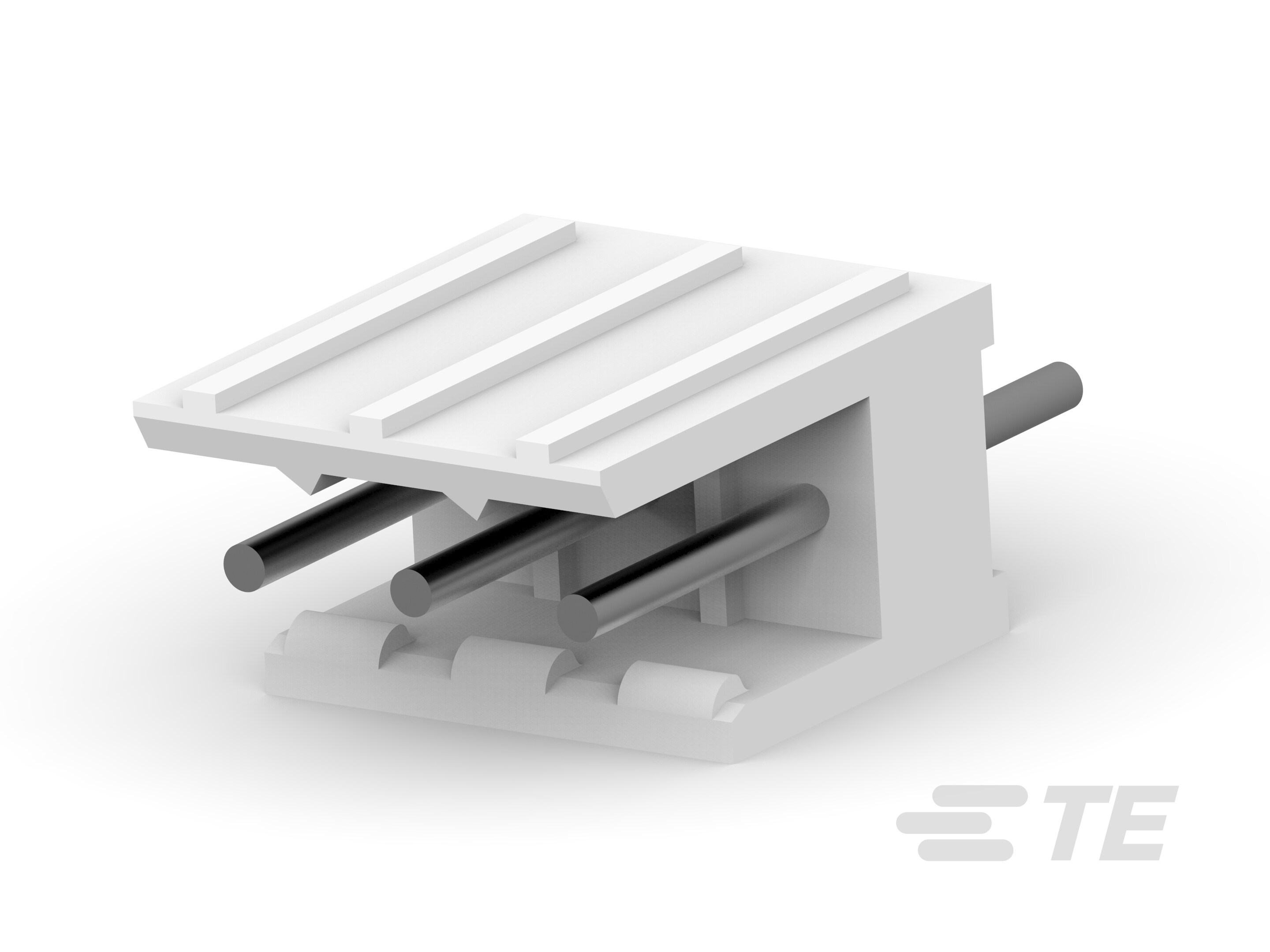

828548-4

4P AMP QUICK STLEI

4P AMP QUICK STLEI-828548-4

828548-4

4P AMP QUICK STLEI

  • TE 内部编号 828548-4
  • TE 内部产品描述 4P AMP QUICK STLEI
  • 别名 ID AMP-0-0828548-4 D28919-000

  • 连接器系统 : 板对板

  • 位数 : 4

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • PCB 安装固定 : 不带

  • PCB 安装方向 : 垂直

查看所有特性
更多 更少

此产品已不再提供或不再推荐使用。

文档

产品图纸

  • 2-16 POS. AMP-QUICK PIN HEADER 180DEG 2-16 POL. AMP-QUICK STIFTLEISTE 180DEG ENG_CD_828548_E2.pdf 英文版本

CAD 文件

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 板对板

  • 连接器和壳体类型 : 插头

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 4

  • PCB 安装方向 : 垂直

  • 行数 : 1

主体特性

  • 连接器外形 : 标准

接触件特性

  • 接合插针直径 : .63 mm [ .024 in ]

端接特性

  • 圆形端接柱体和尾部直径 : .63 mm [ .024 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 不带

  • 接合对准类型 : 极化, 极化

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

操作/应用

  • 电路应用 : Signal
