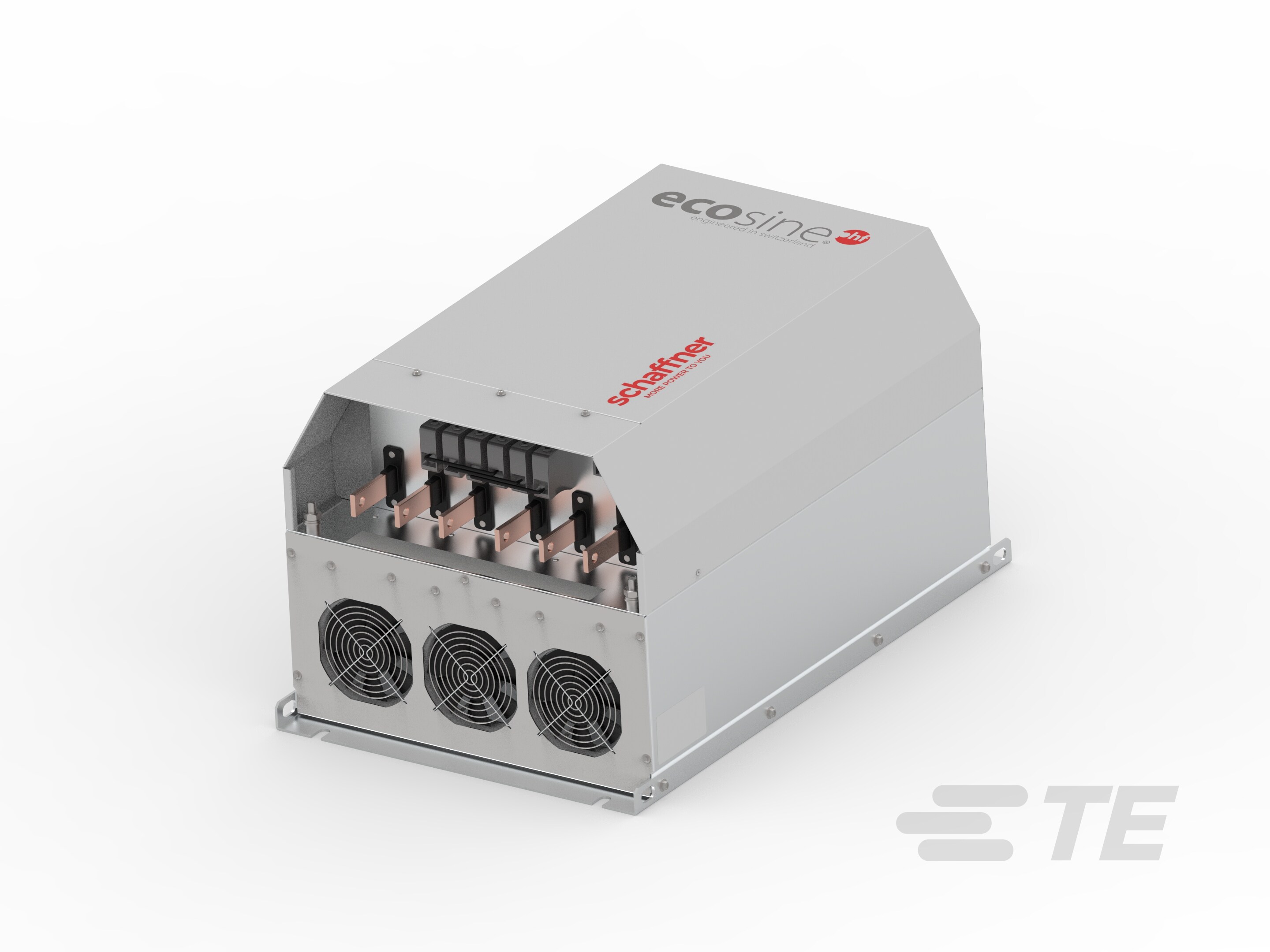

FN3458-250-99-E2FAJXX
480 VAC, 311 A Motor Drive Input, 186 kW Rated Load, PD2 Pollution Degree, Busbar, UL 94V-2, IP20, Schaffner Ecosine Flex, Passive Harmonic Filters
FN3458-250-99-E2FAJXX
480 VAC, 311 A Motor Drive Input, 186 kW Rated Load, PD2 Pollution Degree, Busbar, UL 94V-2, IP20, Schaffner Ecosine Flex, Passive Harmonic Filters
-
- Schaffner
- Schaffner Ecosine Flex
- TE 内部编号 823511-SF
- TE 内部产品描述 FN3458-250-99-E2FAJXX
- 所有 FN3458 (34)
-
工作电压（最大值） (VAC): 480
-
电机驱动输入电流 (A): 311
-
额定负载功率 (kW): 186
-
污染度 : PD2
-
输入端接类型 : 母排
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_823511-SF_C.pdf 3D
- 下载查看 ENG_CVM_CVM_823511-SF_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_823511-SF_C.3d_stp.zip 英文版本
- ENG_CVM_CVM_823511-SF_C.3d_igs.zip 英文版本
数据表/目录页
- Ecosine Flex FN3458 ENG_DS_FN3458_A.pdf 英文版本
机构认证
- UKCA_PHF-Gen2 ENG_AAD_1070468_UKCA_PHF-Gen2_C.pdf 英文版本
- CE 符合性声明 ENG_AAD_1070447_CE_PHF-Gen2_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
输入端接类型 : 母排
-
输出端接类型 : 母排
电气特征
-
额定短路电流 (kA): 100
-
过压类别 : III
-
工作电压（最大值） (VAC): 480
-
电机驱动输入电流 (A): 311
-
额定负载功率 (kW): 186
主体特性
-
产品重量 (g): 120000
机械附件
-
产品安装类型 : 壁装
尺寸
-
产品高度 : 385 mm [ 15.15 in ]
-
产品长度 : 633 mm [ 24.92 in ]
-
产品宽度 : 450 mm [ 17.71 in ]
使用环境
-
兼容电机驱动类型 : 6 脉冲二极管整流器和 SCR
-
额定电压/功率效率 : >98%
操作/应用
-
工作高度（最大值） (m): 2000
-
额定功率下的目标 THDi (%): 10 – 15
-
冷却方法 : 主动空气冷却
行业标准
-
已认证 : EN 61558-2-20, UL/EN 61800-5-1
-
污染度 : PD2
-
UL 阻燃性等级 : UL 94V-2
-
IP 等级 : IP20
其他
-
框架尺寸代码 : F
