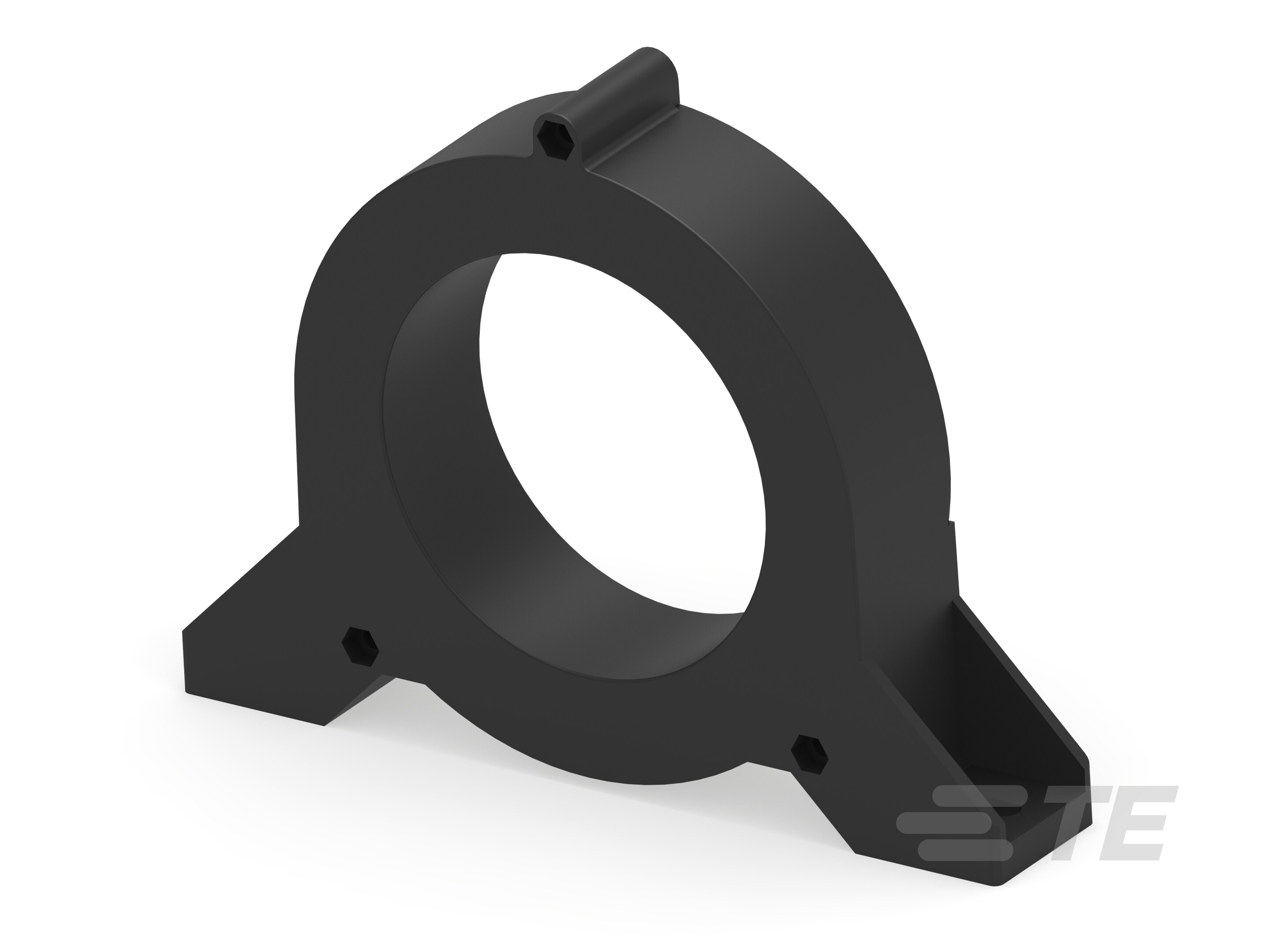

RR1000-50
760 VDC, 50 A, PD2 Pollution Degree, IP00, Vertical, Chassis Mount, Schaffner RR-Series, EMC Chokes
RR1000-50
760 VDC, 50 A, PD2 Pollution Degree, IP00, Vertical, Chassis Mount, Schaffner RR-Series, EMC Chokes
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_822866-SF_A.pdf 3D
- 下载查看 ENG_CVM_CVM_822866-SF_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_822866-SF_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_822866-SF_A.3d_igs.zip 英文版本
数据表/目录页
- RFI Chokes RR1000 ENG_DS_RR1000_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
电气特征
-
工作电压（最大值） (VDC): 760
-
额定电流（最大值） (A): 50
主体特性
-
产品重量 : 1180 g [ 41.62 oz ]
-
产品方向 : 垂直
机械附件
-
产品安装类型 : 机箱安装
尺寸
-
产品高度 : 152 mm [ 5.98 in ]
-
产品长度 : 200 mm [ 7.87 in ]
-
产品宽度 : 36 mm [ 1.41 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
已认证 : IEC 60938-3
-
污染度 : PD2
-
IP 等级 : IP00
