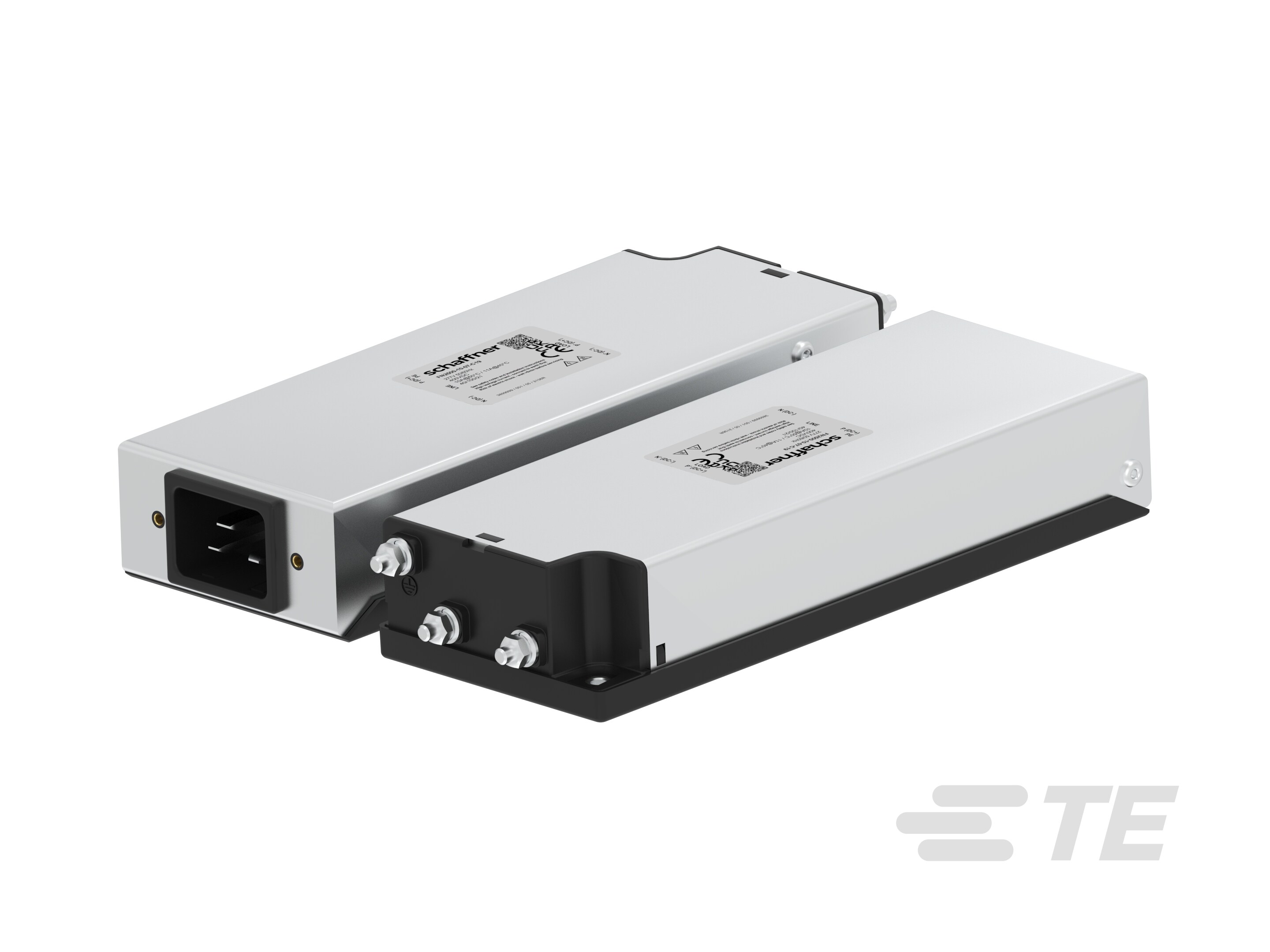

FN2660-16-08-C0909
16 A, Unfiltered, 350 µA Leakage Current @ 250VAC, 50Hz, Threaded Stud, 200 µA Leakage Current @ 120VAC, 60Hz, Schaffner FN2660, Inlet Filters
FN2660-16-08-C0909
16 A, Unfiltered, 350 µA Leakage Current @ 250VAC, 50Hz, Threaded Stud, 200 µA Leakage Current @ 120VAC, 60Hz, Schaffner FN2660, Inlet Filters
-
- Schaffner
- Schaffner FN2660
- TE 内部编号 821815-SF
- TE 内部产品描述 FN2660-16-08-C0909
- 所有 FN2660 (17)
-
滤波要求 : 未滤波
-
额定电流（最大值） (A): 16
-
漏泄电流（最大值）（250VAC，50Hz） (µA): 350
-
输出端接类型 : 螺纹螺钉
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 200
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_821815-SF_D.pdf 3D
- 下载查看 ENG_CVM_CVM_821815-SF_D.3d_stp.zip 英文版本
- ENG_CVM_CVM_821815-SF_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_821815-SF_D.2d_dxf.zip 英文版本
数据表/目录页
- IEC Inlet Filters FN2660 ENG_DS_FN2660_A1.pdf 英文版本
机构认证
- UKCA_FN25xx_FN26xx ENG_AAD_1069836_UKCA_FN25xx_FN26xx_B.pdf 英文版本
- CE 符合性声明 ENG_AAD_1069835_CE_FN25xx_FN26xx_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
滤波等级 : 电感器和电容器
-
滤波器类型 : IEC 插座滤波器
-
滤波要求 : 未滤波
-
输出端接类型 : 螺纹螺钉
电气特征
-
过压类别 : II
-
对地电阻 (kΩ): 680
-
电容 Cx2 : .47
-
电容 Cx1 : 1
-
电感 L2 (µH): 4
-
电感 L1 (µH): 4
-
电容 Cy2 : 2.2
-
电容 Cy1 : 2.2
-
额定电流（最大值） (A): 16
-
漏泄电流（最大值）（250VAC，50Hz） (µA): 350
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 200
主体特性
-
产品重量 : 480 g [ 16.93 oz ]
尺寸
-
产品高度 : 35 mm [ 1.37 in ]
-
产品长度 : 184.7 mm [ 7.27 in ]
-
产品宽度 : 73 mm [ 2.87 in ]
操作/应用
-
工作高度（最大值） (m): 2000
-
冷却方法 : 自然对流
行业标准
-
已认证 : GB/T 15287, IEC/EN 60939, UL 60939-3
-
污染度 : PD2
-
IP 等级 : IP00
-
UL 阻燃性等级 : UL 94V-0
