FN3270HQ1-20-44

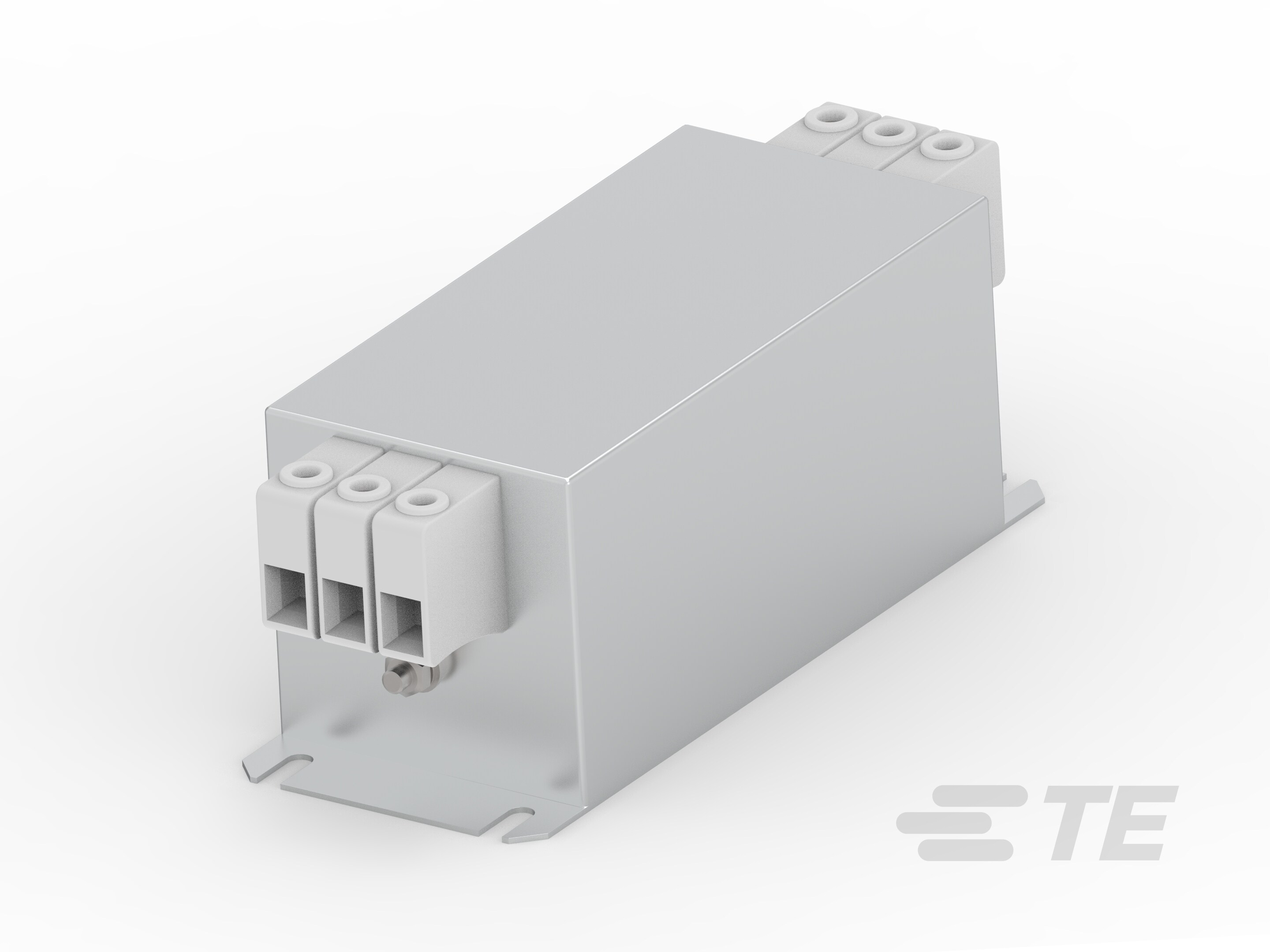

20 A 3-Phase Filter, Terminal Block Input, Terminal Block Output, Three Phase, 480 VAC, Chassis Mount, Schaffner FN3270
FN3270HQ1-20-44
20 A 3-Phase Filter, Terminal Block Input, Terminal Block Output, Three Phase, 480 VAC, Chassis Mount, Schaffner FN3270
-
- Schaffner
- Schaffner FN3270
- TE 内部编号 820796-SF
- TE 内部产品描述 FN3270HQ1-20-44
- 所有 FN3270 (26)
-
额定电流 (A): 20
-
输入端接类型 : 接线端子
-
输出端接类型 : 接线端子
-
接线配置 : 三相
-
工作电压 (VAC): 480
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_820796-SF_C.pdf 3D
- 下载查看 ENG_CVM_CVM_820796-SF_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_820796-SF_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_820796-SF_C.3d_stp.zip 英文版本
数据表/目录页
- 3-Phase Filters FN3270 and FN3271 ENG_DS_FN3270_and_FN3271_A.pdf 英文版本
机构认证
- UKCA_FN-3ph-60939-2 ENG_AAD_1064363_UKCA_FN-3ph-60939-2_B.pdf 英文版本
- CE 符合性声明 ENG_AAD_1064397_CE_FN-3ph-60939-2_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
滤波要求 : 未滤波
-
输入端接类型 : 接线端子
-
输出端接类型 : 接线端子
结构特性
-
接线配置 : 三相
电气特征
-
过压类别 : II
-
漏泄电流（最大值）（250VAC，50Hz） (mA): .4
-
额定电流 (A): 20
-
工作电压 (VAC): 480
主体特性
-
产品重量 : 500 g [ 17.63 oz ]
机械附件
-
产品安装类型 : 机箱安装
尺寸
-
产品高度 : 58 mm [ 2.28 in ]
-
产品长度 : 120 mm [ 4.72 in ]
-
产品宽度 : 58 mm [ 2.28 in ]
使用环境
-
工组温度范围 : -25 – 100 °C [ -13 – 212 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
已认证 : CSA 22.2 No. 8 1986, IEC/EN 60939, UL 1283
-
污染度 : PD2
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP20
