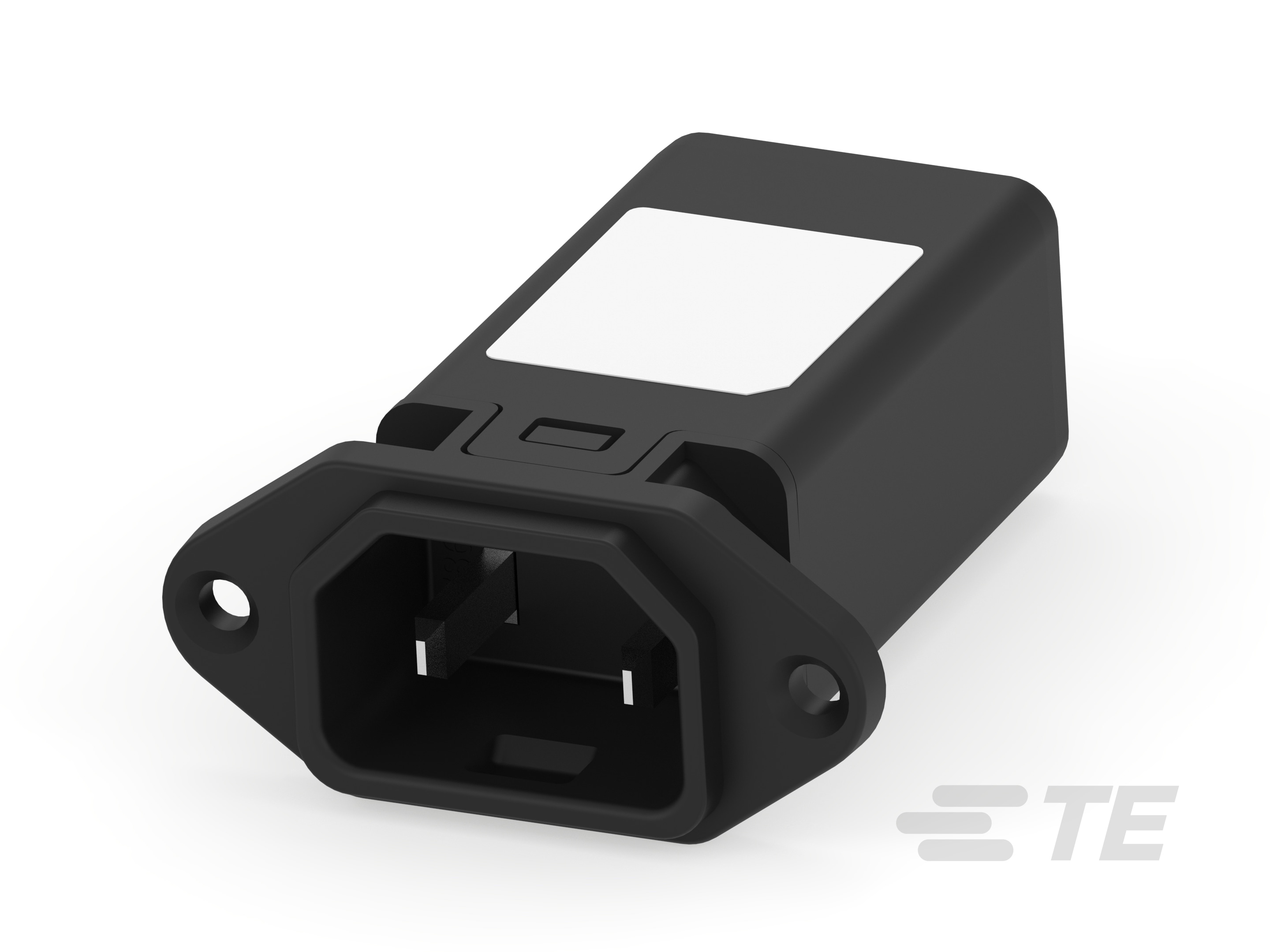

FN9274B-10-07
10 A, Unfiltered, 0 µA Leakage Current @ 250VAC, 50Hz, Litz Wire, 0 µA Leakage Current @ 120VAC, 60Hz, Schaffner FN9274, Inlet Filters
FN9274B-10-07
10 A, Unfiltered, 0 µA Leakage Current @ 250VAC, 50Hz, Litz Wire, 0 µA Leakage Current @ 120VAC, 60Hz, Schaffner FN9274, Inlet Filters
-
- Schaffner
- Schaffner FN9274
- TE 内部编号 820772-SF
- TE 内部产品描述 FN9274B-10-07
- 所有 FN9274 (36)
-
滤波要求 : 未滤波
-
额定电流（最大值） (A): 10
-
漏泄电流（最大值）（250VAC，50Hz） (µA): 0
-
输出端接类型 : 利兹线
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 0
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_820772-SF_D.pdf 3D
- 下载查看 ENG_CVM_CVM_820772-SF_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_820772-SF_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_820772-SF_D.3d_stp.zip 英文版本
数据表/目录页
- IEC Inlet Filters FN9274 ENG_DS_FN9274_A.pdf 英文版本
机构认证
- UKCA_FN-Inlet ENG_AAD_1065408_UKCA_FN-Inlet_C.pdf 英文版本
- CE 符合性声明 ENG_AAD_1065420_CE_FN-Inlet_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
滤波等级 : 电感器和电容器
-
滤波器类型 : IEC 插座滤波器
-
滤波要求 : 未滤波
-
输出端接类型 : 利兹线
电气特征
-
过压类别 : II
-
电容 Cx1 : .22
-
电感 L1 (µH): 1.3
-
额定电流（最大值） (A): 10
-
漏泄电流（最大值）（250VAC，50Hz） (µA): 0
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 0
主体特性
-
产品重量 : 40 g [ 1.41 oz ]
尺寸
-
产品高度 : 21.2 mm [ .83 in ]
-
产品长度 : 58.2 mm [ 2.29 in ]
-
产品宽度 : 28.2 mm [ 1.11 in ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
已认证 : GB/T 15287, IEC/EN 60939-3, UL 60939-3
-
污染度 : PD2
-
IP 等级 : IP40
-
UL 阻燃性等级 : UL 94V-0
