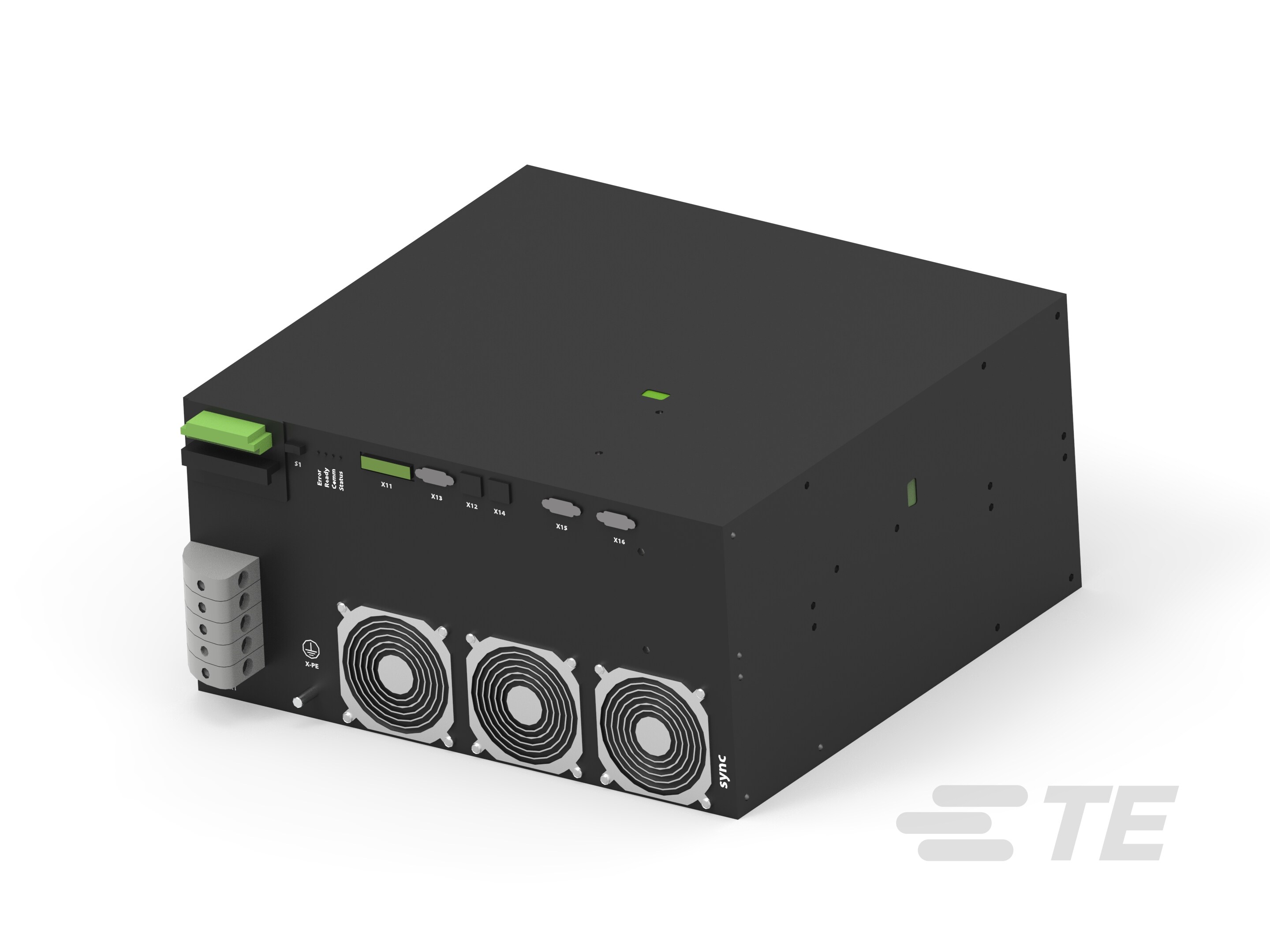

FN3540
415 VAC, Mitigation Current 60 A, WYE (4 wire + ground), IP20, PD2 Pollution Degree, Schaffner Ecosine Active Sync, Active Harmonic Filters
FN3540
415 VAC, Mitigation Current 60 A, WYE (4 wire + ground), IP20, PD2 Pollution Degree, Schaffner Ecosine Active Sync, Active Harmonic Filters
-
- Schaffner
- Schaffner Ecosine Active Sync
- TE 内部编号 817645-SF
- TE 内部产品描述 FN3540
- 所有 FN354 (3)
-
工作电压（最大值） (VAC): 415
-
缓解电流 (A): 60
-
接线配置 : WYE（4 导线 + 接地）
-
污染度 : PD2
-
IP 等级 : IP20
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_817645-SF_F.pdf 3D
- 下载查看 ENG_CVM_CVM_817645-SF_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_817645-SF_F.3d_stp.zip 英文版本
- ENG_CVM_CVM_817645-SF_F.3d_igs.zip 英文版本
数据表/目录页
- Ecosine Active Sync ENG_DS_Ecosine_Active_Sync_A.pdf 英文版本
机构认证
- UKCA_FN353x_FN354x ENG_AAD_1077672_UKCA_FN353x_FN354x_B.pdf 英文版本
- CE 符合性声明 ENG_AAD_1066167_CE_FN353x_FN354x_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
输入端接类型 : 环形端子
-
输出端接类型 : 环形端子
结构特性
-
接线配置 : WYE（4 导线 + 接地）
电气特征
-
工作电压（最大值） (VAC): 415
-
缓解电流 (A): 60
主体特性
-
产品重量 : 44000 g [ 1552.05 oz ]
机械附件
-
产品安装类型 : 壁装
尺寸
-
产品高度 : 222 mm [ 8.74 in ]
-
产品长度 : 440 mm [ 17.323 in ]
-
产品宽度 : 420 mm [ 16.535 in ]
使用环境
-
工组温度范围 : 0 – 50 °C [ 32 – 122 °F ]
操作/应用
-
工作高度（最大值） (m): 1000
-
产品选项 : 保险丝
-
冷却方法 : 主动空气冷却
行业标准
-
污染度 : PD2
-
IP 等级 : IP20
