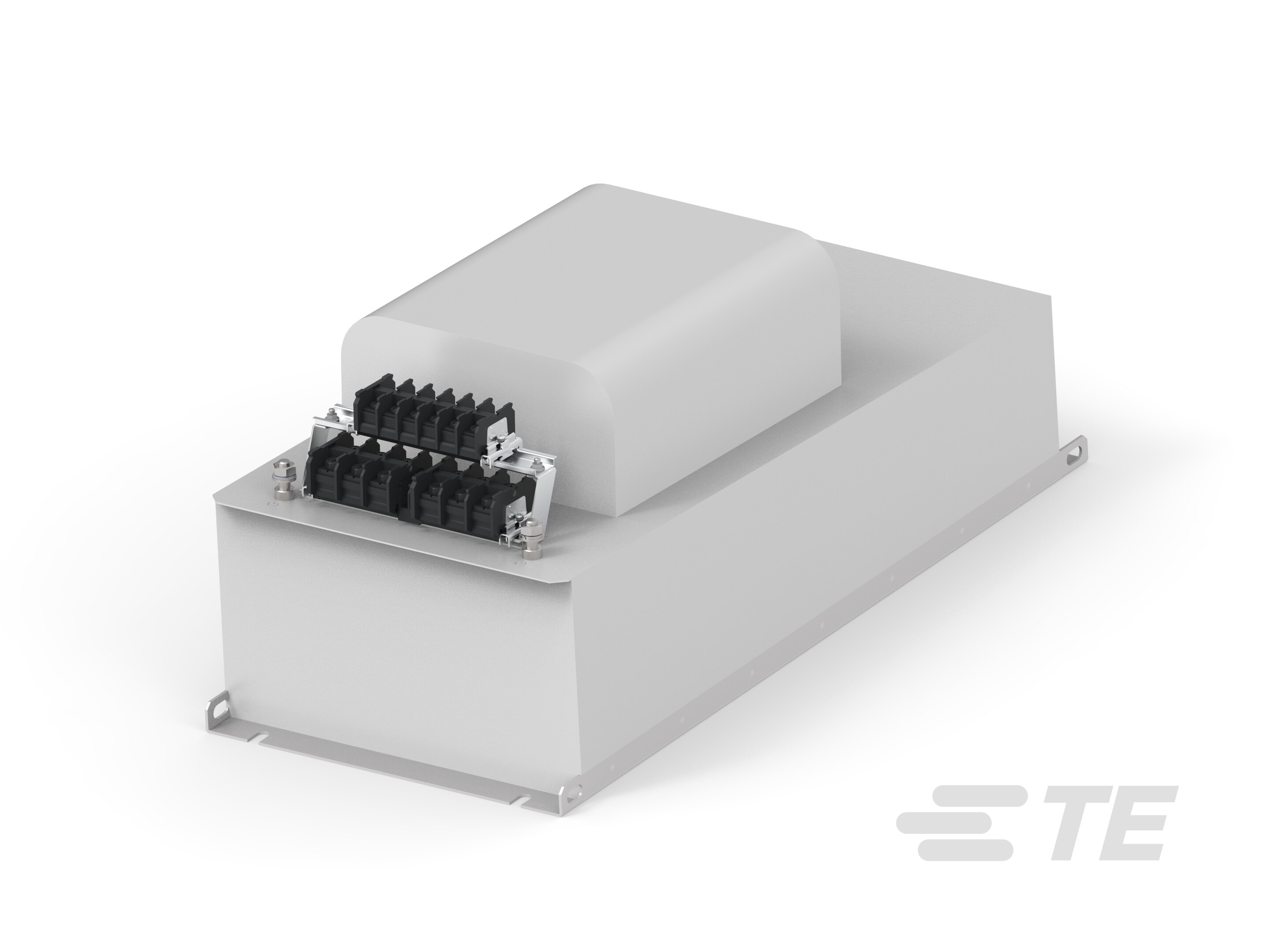

FN3451-75-115-E2FAJRX
500 VAC, 97 A Motor Drive Input, 75 kW Rated Load, PD3 Pollution Degree, Ring Terminal, UL 94V-2, Schaffner Ecosine Evo, Passive Harmonic Filters
FN3451-75-115-E2FAJRX
500 VAC, 97 A Motor Drive Input, 75 kW Rated Load, PD3 Pollution Degree, Ring Terminal, UL 94V-2, Schaffner Ecosine Evo, Passive Harmonic Filters
-
- Schaffner
- Schaffner Ecosine Evo
- TE 内部编号 816036-SF
- TE 内部产品描述 FN3451-75-115-E2FAJRX
- 所有 FN3451 (41)
-
工作电压（最大值） (VAC): 500
-
电机驱动输入电流 (A): 97
-
额定负载功率 (kW): 75
-
污染度 : PD3
-
输入端接类型 : 环形端子
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_816036-SF_T.pdf 3D
- 下载查看 ENG_CVM_CVM_816036-SF_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_816036-SF_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_816036-SF_T.3d_stp.zip 英文版本
数据表/目录页
- Ecosine Evo FN3451 ENG_DS_FN3451_A.pdf 英文版本
机构认证
- UKCA_PHF-Gen2 ENG_AAD_1070468_UKCA_PHF-Gen2_C.pdf 英文版本
- CE 符合性声明 ENG_AAD_1070447_CE_PHF-Gen2_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
输入端接类型 : 环形端子
-
输出端接类型 : 环形端子
电气特征
-
额定短路电流 (kA): 100
-
过压类别 : III
-
工作电压（最大值） (VAC): 500
-
电机驱动输入电流 (A): 97
-
额定负载功率 (kW): 75
主体特性
-
产品重量 (g): 77000
机械附件
-
产品安装类型 : 壁装
尺寸
-
产品高度 : 343 mm [ 13.5 in ]
-
产品长度 : 863 mm [ 33.97 in ]
-
产品宽度 : 340 mm [ 13.38 in ]
使用环境
-
所需的直流线路电感（最小值） : 1.08
-
所需的交流线路电抗器值（最小值） : .36
-
兼容电机驱动类型 : 6 脉冲二极管整流器
-
额定电压/功率效率 : >98%
操作/应用
-
工作高度（最大值） (m): 2000
-
额定功率下的目标 THDi (%): <5
-
冷却方法 : 主动空气冷却
行业标准
-
已认证 : EN 61558-2-20, UL/EN 61800-5-1
-
污染度 : PD3
-
UL 阻燃性等级 : UL 94V-2
-
IP 等级 : IP20
其他
-
框架尺寸代码 : F
