该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

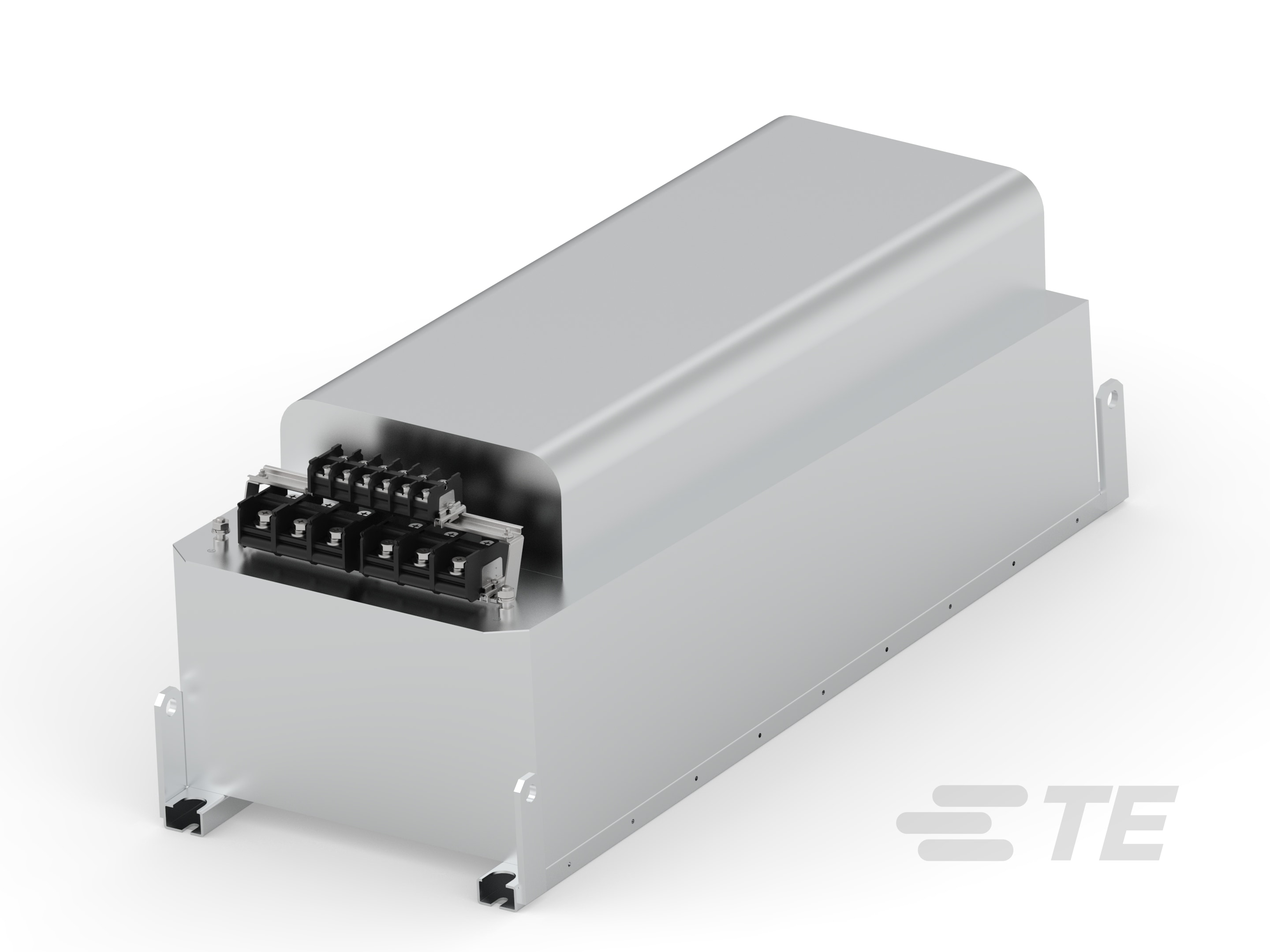

FN3452-250-118-E0XXXXX

480 VAC, 320 A Motor Drive Input, 186 kW Rated Load, PD3 Pollution Degree, Ring Terminal, UL 94V-2, Schaffner Ecosine Evo, Passive Harmonic Filters

FN3452-250-118-E0XXXXX-815563-SF

FN3452-250-118-E0XXXXX

480 VAC, 320 A Motor Drive Input, 186 kW Rated Load, PD3 Pollution Degree, Ring Terminal, UL 94V-2, Schaffner Ecosine Evo, Passive Harmonic Filters

    • Schaffner
    • Schaffner Ecosine Evo

  • 工作电压（最大值） (VAC): 480

  • 电机驱动输入电流 (A): 320

  • 额定负载功率 (kW): 186

  • 污染度 : PD3

  • 输入端接类型 : 环形端子

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 输入端接类型 : 环形端子

  • 输出端接类型 : 环形端子

电气特征

  • 额定短路电流 (kA): 100

  • 过压类别 : III

  • 工作电压（最大值） (VAC): 480

  • 电机驱动输入电流 (A): 320

  • 额定负载功率 (kW): 186

主体特性

  • 产品重量 (g): 187000

机械附件

  • 产品安装类型 : 壁装

尺寸

  • 产品高度 : 18 mm [ .7 in ]

  • 产品长度 : 41.5 mm [ 1.63 in ]

  • 产品宽度 : 18.2 mm [ .71 in ]

使用环境

  • 兼容电机驱动类型 : 6 脉冲二极管整流器和 SCR

  • 额定电压/功率效率 : >98%

操作/应用

  • 工作高度（最大值） (m): 2000

  • 额定功率下的目标 THDi (%): <5

  • 冷却方法 : 主动空气冷却

行业标准

  • 已认证 : EN 61558-2-20, UL/EN 61800-5-1

  • 污染度 : PD3

  • UL 阻燃性等级 : UL 94V-2

  • IP 等级 : IP00

其他

  • 框架尺寸代码 : H

产品合规性
