FN3268-180-40

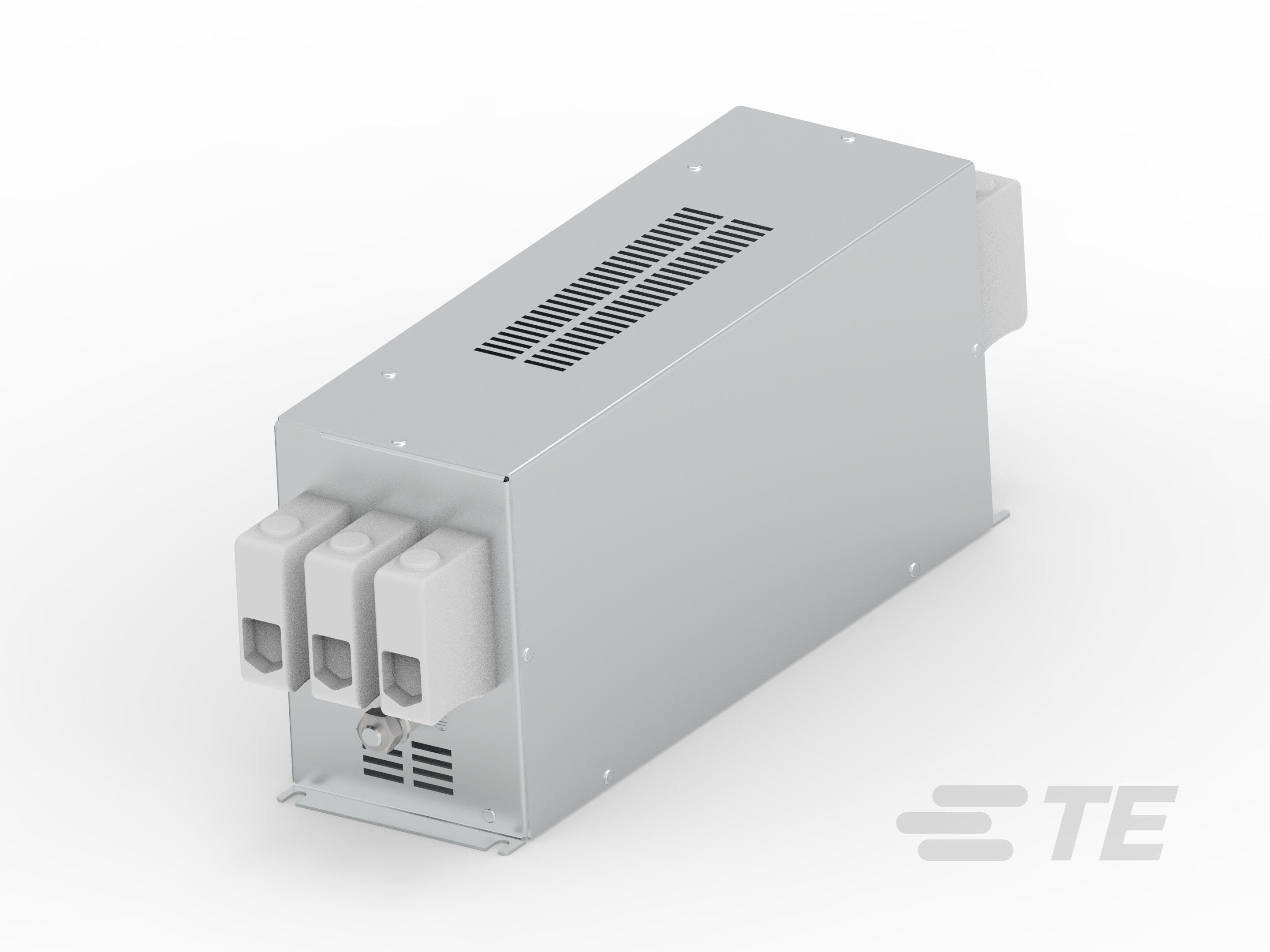

180 A 3-Phase Filter, Terminal Block Input, Terminal Block Output, Three Phase, 520 VAC, Chassis Mount, Schaffner FN3268
FN3268-180-40
180 A 3-Phase Filter, Terminal Block Input, Terminal Block Output, Three Phase, 520 VAC, Chassis Mount, Schaffner FN3268
-
- Schaffner
- Schaffner FN3268
- TE 内部编号 810321-SF
- TE 内部产品描述 FN3268-180-40
- 所有 FN3268 (9)
-
额定电流 (A): 180
-
输入端接类型 : 接线端子
-
输出端接类型 : 接线端子
-
接线配置 : 三相
-
工作电压 (VAC): 520
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_810321-SF_D.pdf 3D
- 下载查看 ENG_CVM_CVM_810321-SF_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_810321-SF_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_810321-SF_D.3d_stp.zip 英文版本
数据表/目录页
- 3-Phase Filters FN3268 ENG_DS_FN3268_A.pdf 英文版本
机构认证
- UKCA_FN-3ph-60939-3 ENG_AAD_1064360_UKCA_FN-3ph-60939-3_E.pdf 英文版本
- CE 符合性声明 ENG_AAD_1064395_CE_FN-3ph-60939-3_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
滤波要求 : 未滤波
-
输入端接类型 : 接线端子
-
输出端接类型 : 接线端子
结构特性
-
接线配置 : 三相
电气特征
-
过压类别 : II
-
漏泄电流（最大值）（250VAC，50Hz） (mA): 17.4
-
额定电流 (A): 180
-
工作电压 (VAC): 520
主体特性
-
产品重量 : 6000 g [ 211.64 oz ]
机械附件
-
产品安装类型 : 机箱安装
尺寸
-
产品高度 : 170 mm [ 6.69 in ]
-
产品长度 : 350 mm [ 13.77 in ]
-
产品宽度 : 120 mm [ 4.72 in ]
使用环境
-
工组温度范围 : -25 – 100 °C [ -13 – 212 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
已认证 : CSA 22.2 No. 8 1986, IEC/EN 60939, UL 1283
-
污染度 : PD2
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP20
