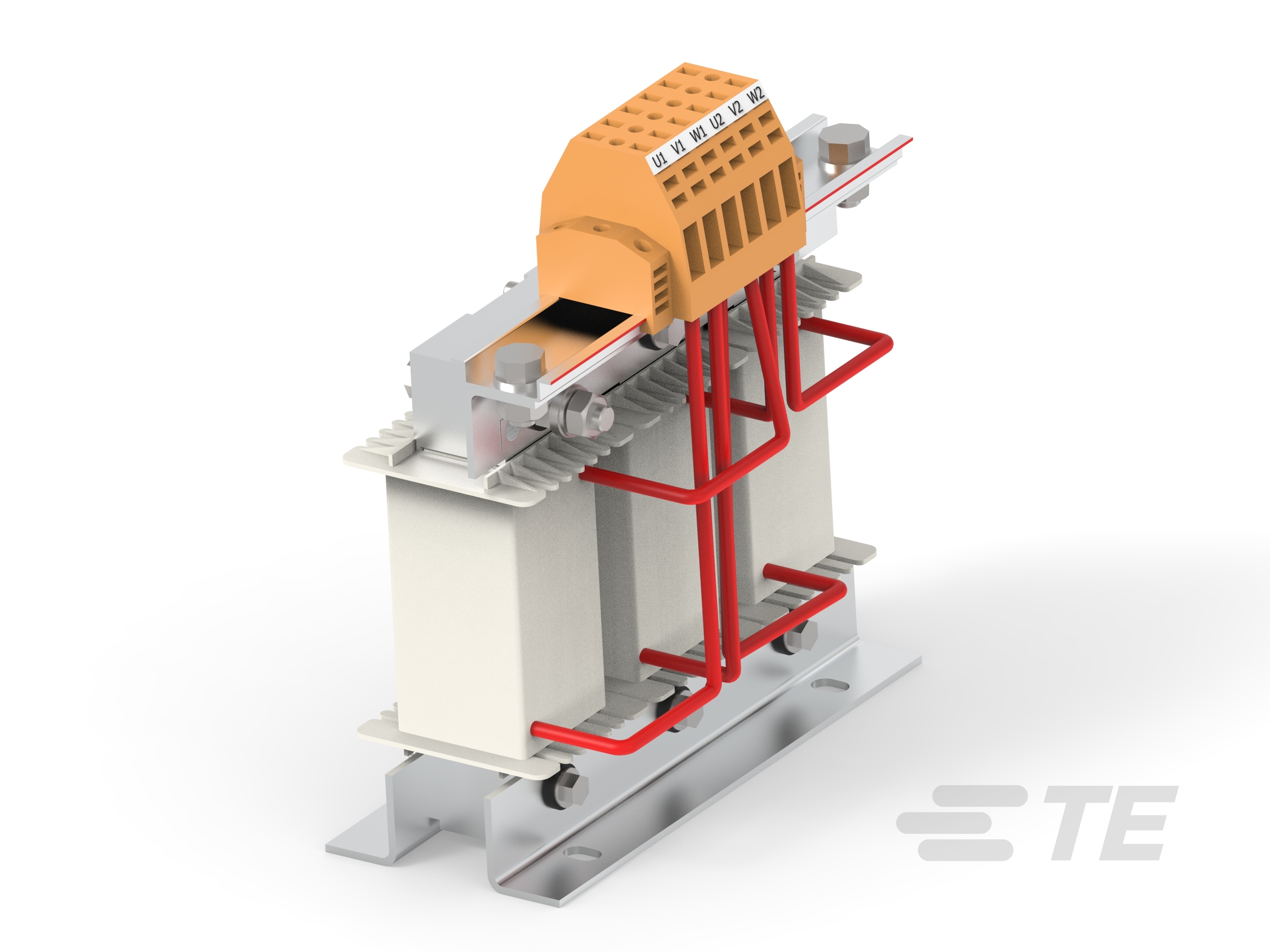

RWK305-90-KL
500 VAC, 90 A, Wall Mount, PD3 Pollution Degree, DV/DT Reduction By Factor 5, IP00, 30 m [98.42 ft] Motor Cable, Schaffner RWK305, Load Reactors
RWK305-90-KL
500 VAC, 90 A, Wall Mount, PD3 Pollution Degree, DV/DT Reduction By Factor 5, IP00, 30 m [98.42 ft] Motor Cable, Schaffner RWK305, Load Reactors
-
- Schaffner
- Schaffner RWK305
- TE 内部编号 803212-SF
- TE 内部产品描述 RWK305-90-KL
- 所有 RWK305 (23)
-
工作电压（最大值） (VAC): 500
-
额定电流（最大值） (A): 90
-
产品安装类型 : 壁装
-
污染度 : PD3
-
输出滤波水平 : DV/DT 减少 5 倍
文档
产品图纸
- RWK305-60-110-KL 3-Phase Load Reactors ENG_CD_RWK305-60-110A_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_803212-SF_B.pdf 3D
- 下载查看 ENG_CVM_CVM_803212-SF_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_803212-SF_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_803212-SF_B.3d_stp.zip 英文版本
数据表/目录页
- 3-Phase Load Reactors RWK305 ENG_DS_RWK305_A.pdf 英文版本
机构认证
- UKCA_RWK305 ENG_AAD_1068188_UKCA_RWK305_B.pdf 英文版本
- CE 符合性声明 ENG_AAD_1068186_CE_RWK305_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
电气特征
-
额定短路电流 (kA): 100
-
工作电压（最大值） (VAC): 500
-
额定电流（最大值） (A): 90
主体特性
-
产品重量 : 7400 g [ 261.02 oz ]
机械附件
-
产品安装类型 : 壁装
尺寸
-
产品高度 : 225 mm [ 8.85 in ]
-
产品长度 : 190 mm [ 7.48 in ]
-
产品宽度 : 115 mm [ 4.52 in ]
使用环境
-
电机电缆长度（最大值） : 30 m [ 98.42 ft ]
操作/应用
-
工作高度（最大值） (m): 2000
-
输出滤波水平 : DV/DT 减少 5 倍
-
电机频率 (Hz): 60
行业标准
-
已认证 : CSA C22.2 NO. 14, EN 61558-2-20, UL 508C
-
污染度 : PD3
-
IP 等级 : IP00
-
UL 阻燃性等级 : UL 94V-2
