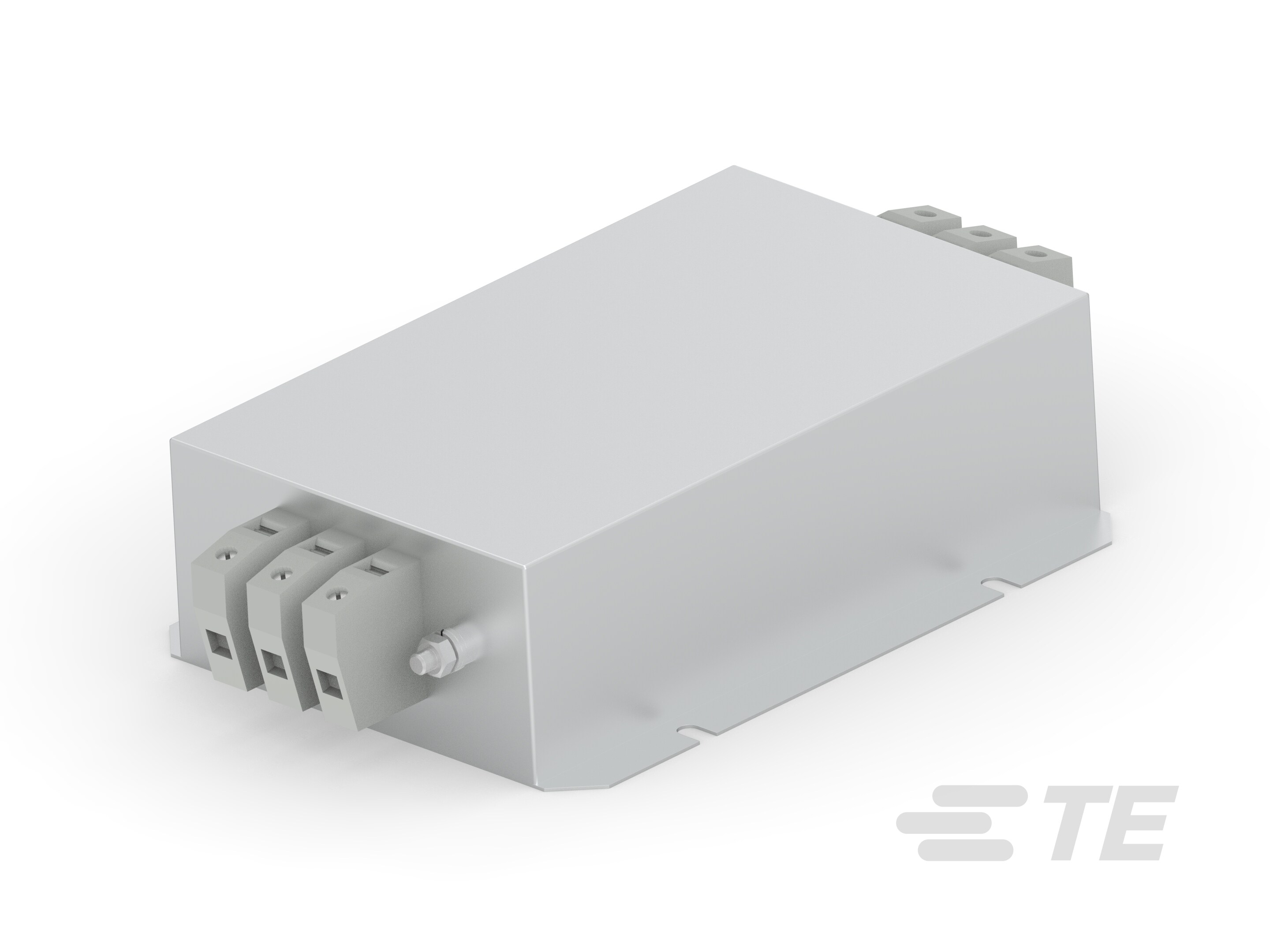

FN3120H-50-53
50 A 3-Phase Filter, Terminal Block Input, Terminal Block Output, Three Phase, 520 VAC, Chassis Mount, Schaffner FN3120
FN3120H-50-53
50 A 3-Phase Filter, Terminal Block Input, Terminal Block Output, Three Phase, 520 VAC, Chassis Mount, Schaffner FN3120
-
- Schaffner
- Schaffner FN3120
- TE 内部编号 801913-SF
- TE 内部产品描述 FN3120H-50-53
- 所有 3-Phase Filters, Power Your Drives with Superior EMC Protection (6)
-
额定电流 (A): 50
-
输入端接类型 : 接线端子
-
输出端接类型 : 接线端子
-
接线配置 : 三相
-
工作电压 (VAC): 520
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_801913-SF_C.pdf 3D
- 下载查看 ENG_CVM_CVM_801913-SF_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_801913-SF_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_801913-SF_C.3d_stp.zip 英文版本
数据表/目录页
- 3-Phase Filters FN3120 ENG_DS_FN3120_A.pdf 英文版本
机构认证
- UKCA_FN-3ph-60939-2 ENG_AAD_1064363_UKCA_FN-3ph-60939-2_B.pdf 英文版本
- CE 符合性声明 ENG_AAD_1064397_CE_FN-3ph-60939-2_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
滤波要求 : 未滤波
-
输入端接类型 : 接线端子
-
输出端接类型 : 接线端子
结构特性
-
接线配置 : 三相
电气特征
-
过压类别 : II
-
漏泄电流（最大值）（250VAC，50Hz） (mA): 10.5
-
额定电流 (A): 50
-
工作电压 (VAC): 520
主体特性
-
产品重量 : 2700 g [ 95.23 oz ]
机械附件
-
产品安装类型 : 机箱安装
尺寸
-
产品高度 : 64 mm [ 2.51 in ]
-
产品长度 : 214 mm [ 8.42 in ]
-
产品宽度 : 129 mm [ 5.07 in ]
使用环境
-
工组温度范围 : -25 – 100 °C [ -13 – 212 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
已认证 : CSA 22.2 No. 8 1986, IEC/EN 60939, UL 1283
-
污染度 : PD2
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP20
