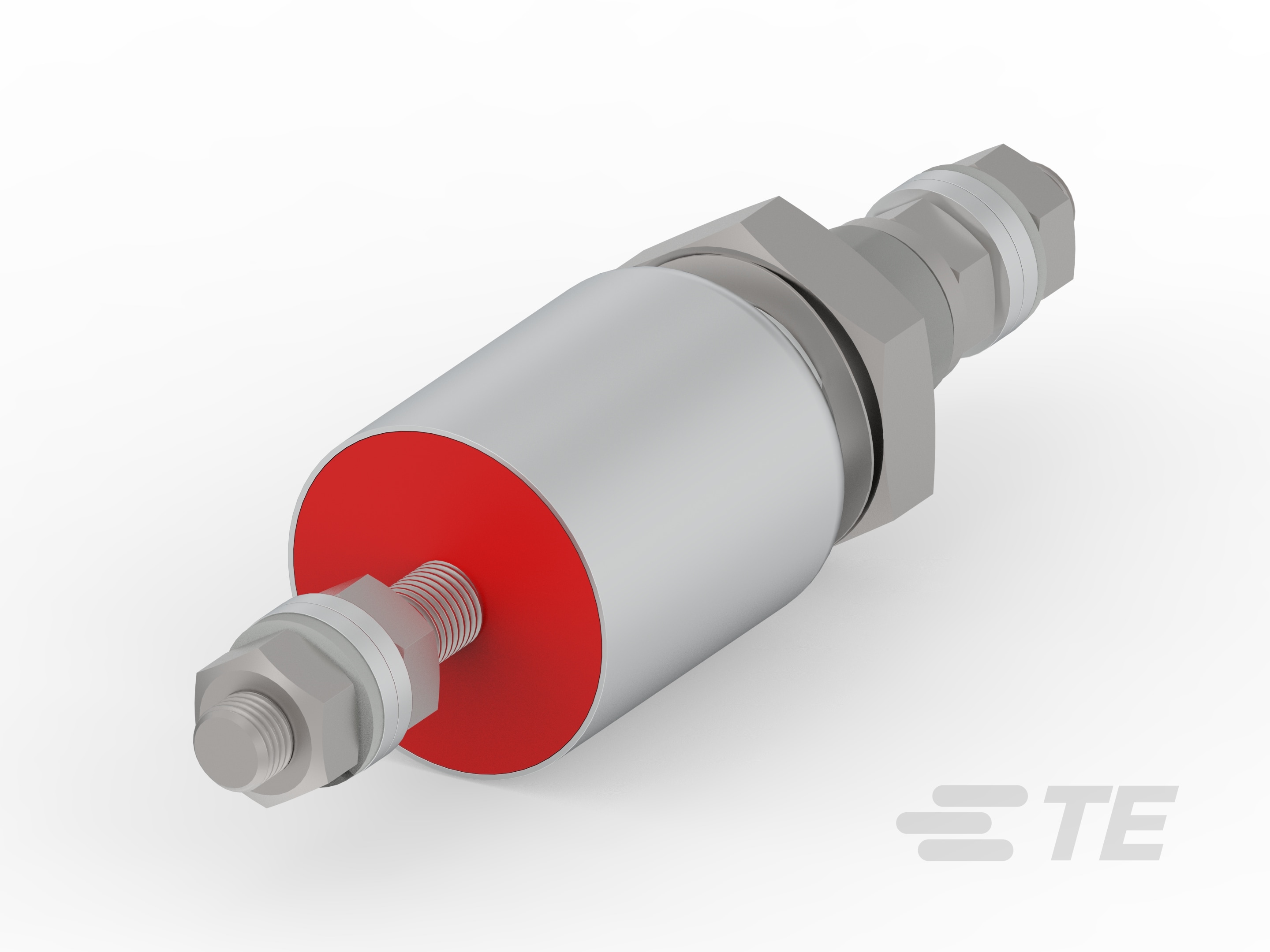

FN7562-63-M6
650 VDC, 63 A, Threaded Stud, 4.9 mA Leakage Current @ 250VAC, 50Hz, IP00, UL 94V-0, Schaffner FN756X, Feedthrough EMC Filters
FN7562-63-M6
650 VDC, 63 A, Threaded Stud, 4.9 mA Leakage Current @ 250VAC, 50Hz, IP00, UL 94V-0, Schaffner FN756X, Feedthrough EMC Filters
-
- Schaffner
- Schaffner FN756X
- TE 内部编号 801861-SF
- TE 内部产品描述 FN7562-63-M6
- 所有 FN756 (16)
-
工作电压（最大值） (VDC): 650
-
额定电流（最大值） (A): 63
-
输入端接类型 : 螺纹螺钉
-
输出端接类型 : 螺纹螺钉
-
漏泄电流（最大值）（250VAC，50Hz） (mA): 4.9
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_801861-SF_D.pdf 3D
- 下载查看 ENG_CVM_CVM_801861-SF_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_801861-SF_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_801861-SF_D.3d_stp.zip 英文版本
数据表/目录页
- Feedthrough Capacitors FN756X ENG_DS_FN756X_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
输入端接类型 : 螺纹螺钉
-
输出端接类型 : 螺纹螺钉
电气特征
-
工作电压（最大值） (VDC): 650
-
额定电流（最大值） (A): 63
-
漏泄电流（最大值）（250VAC，50Hz） (mA): 4.9
主体特性
-
产品重量 : 70 g [ 2.46 oz ]
尺寸
-
产品高度 : 25 mm [ .98 in ]
-
产品长度 : 96 mm [ 3.77 in ]
-
产品宽度 : 25 mm [ .98 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
IP 等级 : IP00
-
UL 阻燃性等级 : UL 94V-0
其他
-
电容器等级 : Y4
