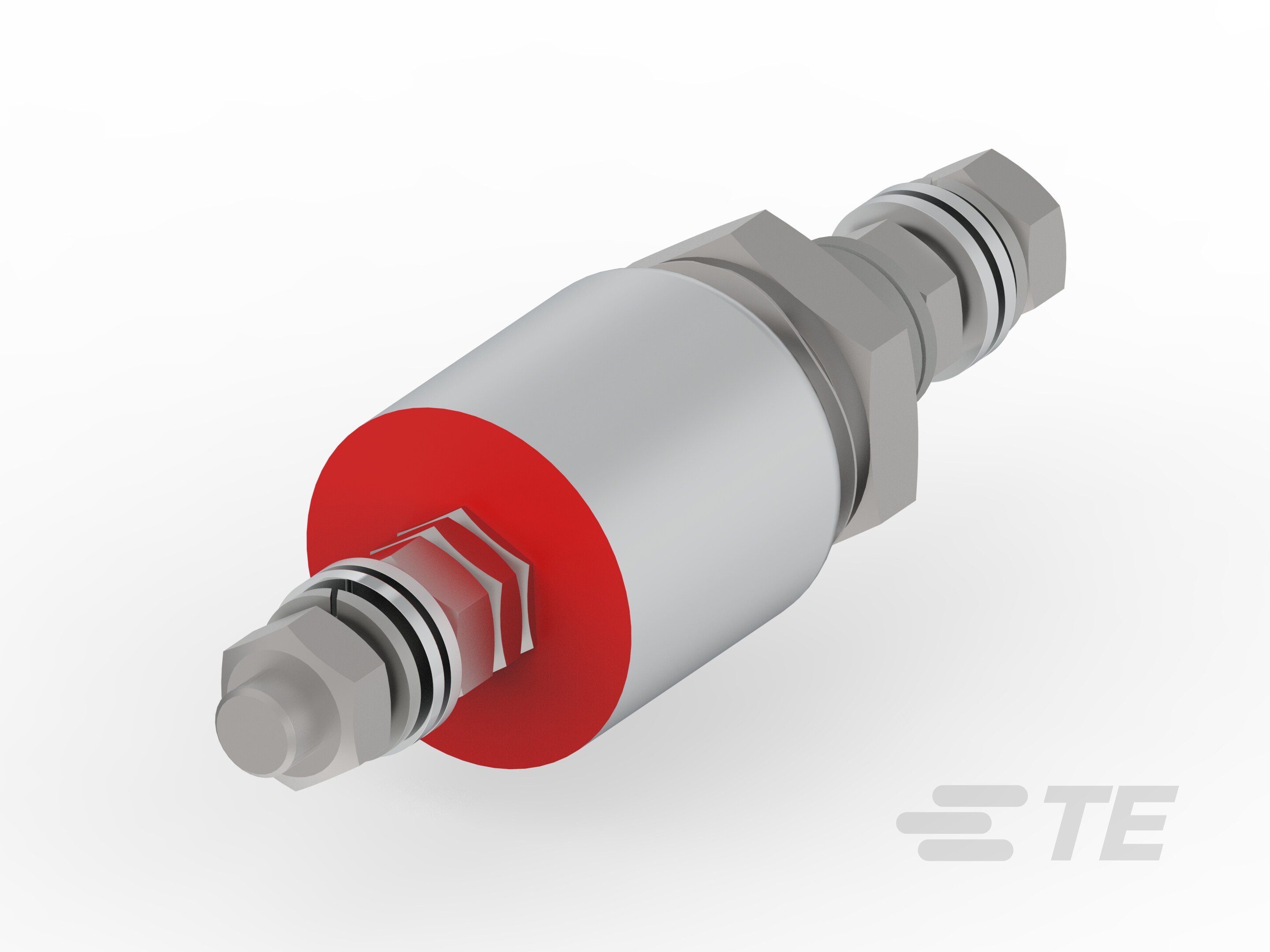

FN7511-100-M8
1000 VDC, 100 A, Threaded Stud, 9.4 mA Leakage Current @ 250VAC, 50Hz, IP00, UL 94V-0, Schaffner FN751X, Feedthrough EMC Filters
FN7511-100-M8
1000 VDC, 100 A, Threaded Stud, 9.4 mA Leakage Current @ 250VAC, 50Hz, IP00, UL 94V-0, Schaffner FN751X, Feedthrough EMC Filters
-
- Schaffner
- Schaffner FN751X
- TE 内部编号 801823-SF
- TE 内部产品描述 FN7511-100-M8
- 所有 FN751 (14)
-
工作电压（最大值） (VDC): 1000
-
额定电流（最大值） (A): 100
-
输入端接类型 : 螺纹螺钉
-
输出端接类型 : 螺纹螺钉
-
漏泄电流（最大值）（250VAC，50Hz） (mA): 9.4
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_801823-SF_D.pdf 3D
- 下载查看 ENG_CVM_CVM_801823-SF_D.3d_stp.zip 英文版本
- ENG_CVM_CVM_801823-SF_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_801823-SF_D.2d_dxf.zip 英文版本
数据表/目录页
- Feedthrough Capacitors FN751X ENG_DS_FN751X_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
输入端接类型 : 螺纹螺钉
-
输出端接类型 : 螺纹螺钉
电气特征
-
工作电压（最大值） (VDC): 1000
-
额定电流（最大值） (A): 100
-
漏泄电流（最大值）（250VAC，50Hz） (mA): 9.4
主体特性
-
产品重量 : 100 g [ 3.52 oz ]
尺寸
-
产品高度 : 32 mm [ 1.25 in ]
-
产品长度 : 113 mm [ 4.44 in ]
-
产品宽度 : 32 mm [ 1.25 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
IP 等级 : IP00
-
UL 阻燃性等级 : UL 94V-0
其他
-
电容器等级 : Y2
选择您想要保留的属性以查看类似产品。
