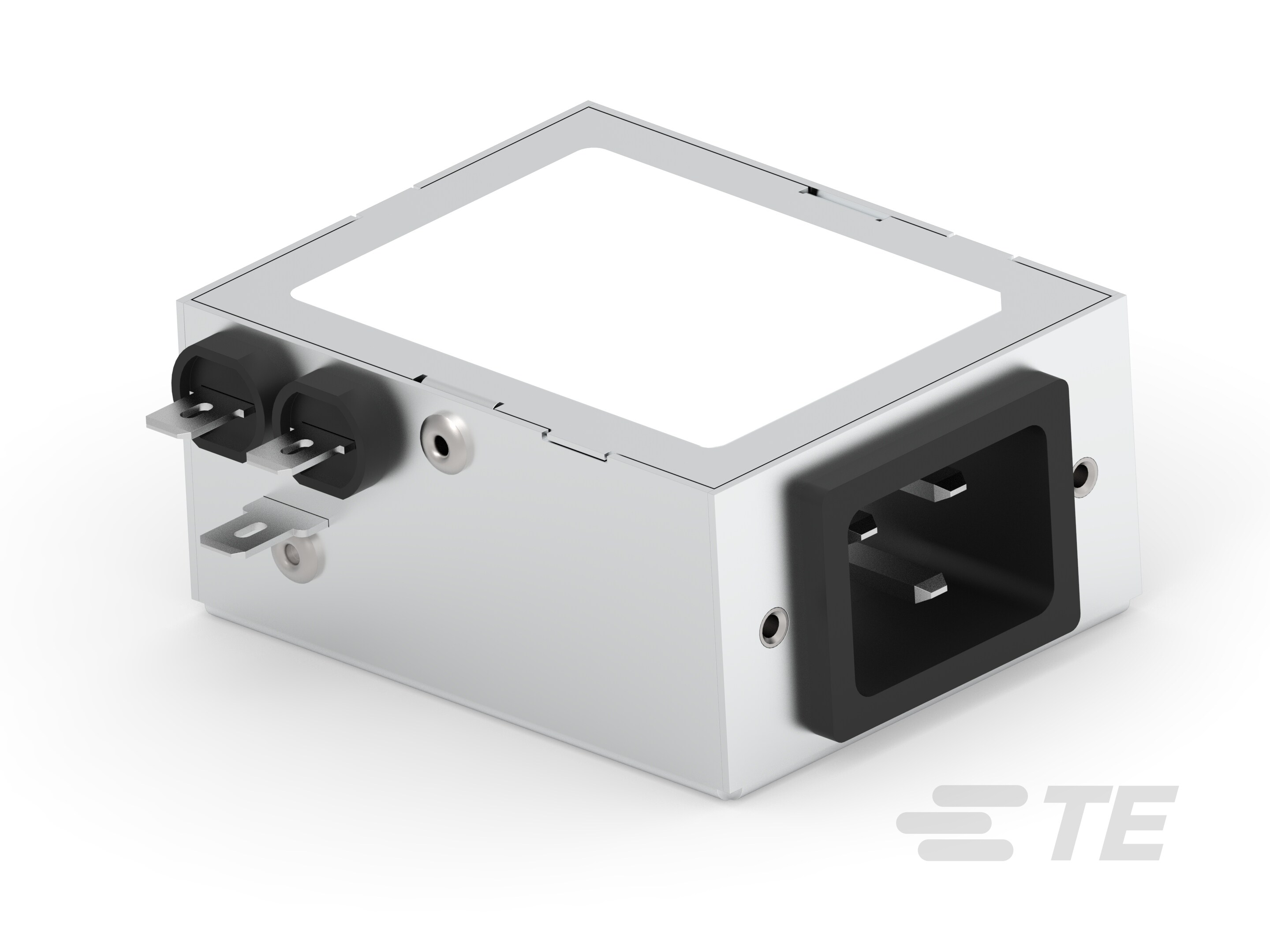

FN9246-16-06
16 A, Unfiltered, 660 µA Leakage Current @ 250VAC, 50Hz, FASTON, 380 µA Leakage Current @ 120VAC, 60Hz, Schaffner FN9246, Inlet Filters
FN9246-16-06
16 A, Unfiltered, 660 µA Leakage Current @ 250VAC, 50Hz, FASTON, 380 µA Leakage Current @ 120VAC, 60Hz, Schaffner FN9246, Inlet Filters
-
- Schaffner
- Schaffner FN9246
- TE 内部编号 800951-SF
- TE 内部产品描述 FN9246-16-06
- 所有 FN9246 IEC Inlet Filter – High-Performance EMI Filtering for Low-Frequency Attenuation (14)
-
滤波要求 : 未滤波
-
额定电流（最大值） (A): 16
-
漏泄电流（最大值）（250VAC，50Hz） (µA): 660
-
输出端接类型 : FASTON
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 380
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_800951-SF_E.pdf 3D
- 下载查看 ENG_CVM_CVM_800951-SF_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_800951-SF_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_800951-SF_E.3d_stp.zip 英文版本
数据表/目录页
- IEC Inlet Filters FN9246 ENG_DS_FN9246_A1.pdf 英文版本
机构认证
- UKCA_FN-Inlet ENG_AAD_1065408_UKCA_FN-Inlet_C.pdf 英文版本
- CE 符合性声明 ENG_AAD_1065420_CE_FN-Inlet_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
滤波等级 : 电感器和电容器
-
滤波器类型 : IEC 插座滤波器
-
滤波要求 : 未滤波
-
输出端接类型 : FASTON
电气特征
-
过压类别 : II
-
电容 Cx1 : 1.22
-
电感 L1 (µH): 2.5
-
电容 Cy1 : 4.7
-
额定电流（最大值） (A): 16
-
漏泄电流（最大值）（250VAC，50Hz） (µA): 660
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 380
主体特性
-
产品重量 : 275 g [ 9.7 oz ]
尺寸
-
产品高度 : 111 mm [ 4.37 in ]
-
产品长度 : 60 mm [ 2.36 in ]
-
产品宽度 : 35 mm [ 1.37 in ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
已认证 : CSA 22.2 No. 8 1986, IEC/EN 60939, UL 1283
-
污染度 : PD2
-
IP 等级 : IP40
-
UL 阻燃性等级 : UL 94V-2
