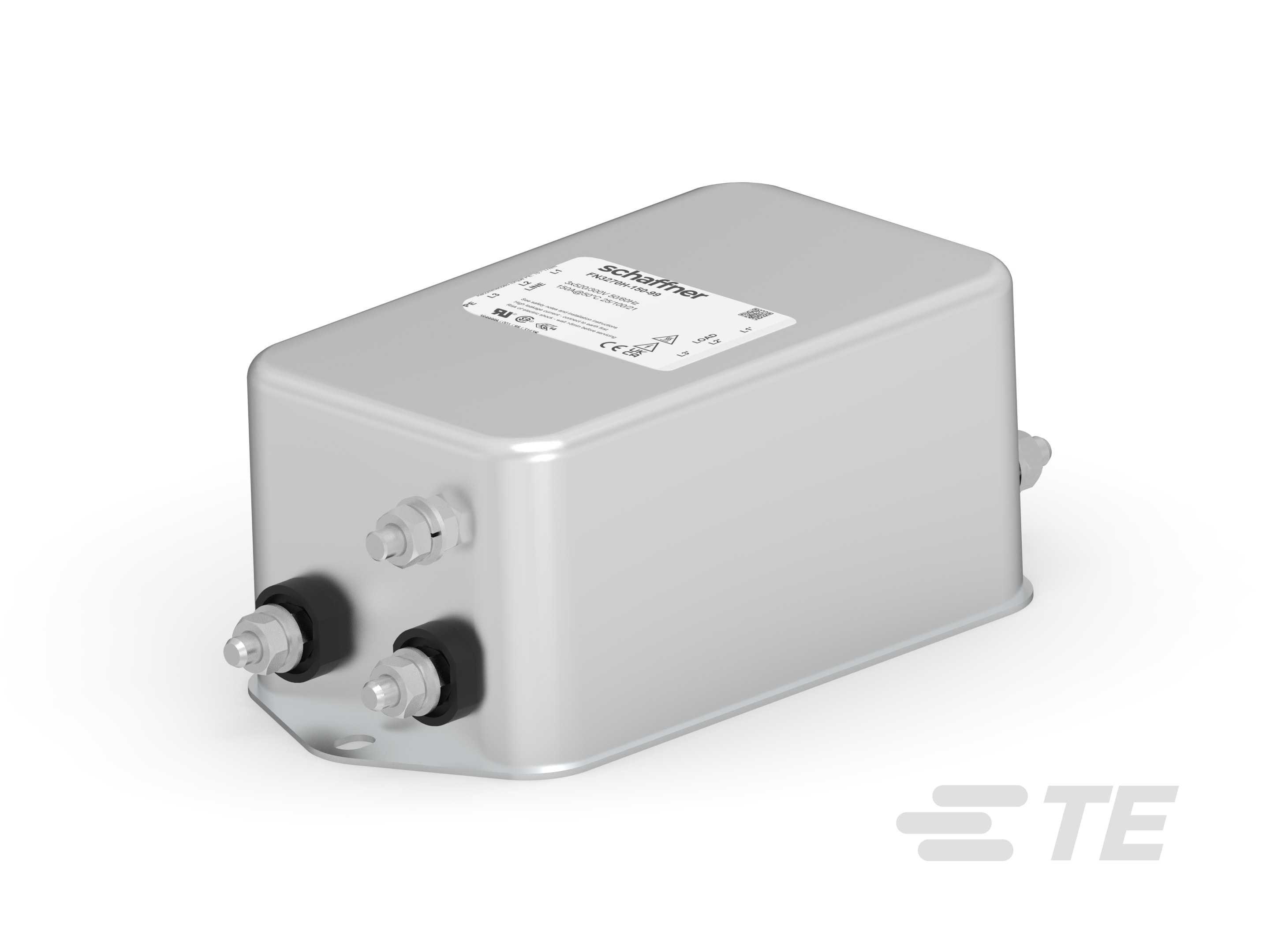

FN2010A-30-08
30 A Single Phase Filter, Threaded Stud Input, Threaded Stud Output, 250 VAC, Schaffner FN2010, Single Phase Filters
FN2010A-30-08
30 A Single Phase Filter, Threaded Stud Input, Threaded Stud Output, 250 VAC, Schaffner FN2010, Single Phase Filters
-
- Schaffner
- Schaffner FN2010
- TE 内部编号 800787-SF
- TE 内部产品描述 FN2010A-30-08
- 所有 FN2010 (56)
-
额定电流 (A): 30
-
输入端接类型 : 螺纹螺钉
-
输出端接类型 : 螺纹螺钉
-
漏泄电流（最大值）（120VAC，60Hz） (mA): .04
-
漏泄电流（最大值）（250VAC，50Hz） (mA): .07
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_800787-SF_F.pdf 3D
- 下载查看 ENG_CVM_CVM_800787-SF_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_800787-SF_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_800787-SF_F.3d_stp.zip 英文版本
数据表/目录页
- Standard Performance Single-Phase Filters FN2010 ENG_DS_FN2010_A.pdf 英文版本
机构认证
- UKCA_FN20XX_FN3XX ENG_AAD_1061412_UKCA_FN20XX_FN3XX_C.pdf 英文版本
- CE 符合性声明 ENG_AAD_1061411_CE_FN20XX_FN3XX_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
滤波要求 : 未滤波
-
输入端接类型 : 螺纹螺钉
-
输出端接类型 : 螺纹螺钉
电气特征
-
过压类别 : II
-
电容 Cx1 : .47
-
电感 L1 (µH): .7
-
电容 Cy1 : .47
-
额定电流 (A): 30
-
漏泄电流（最大值）（120VAC，60Hz） (mA): .04
-
漏泄电流（最大值）（250VAC，50Hz） (mA): .07
-
工作电压 (VAC): 250
主体特性
-
产品重量 : 470 g [ 16.57 oz ]
机械附件
-
产品安装类型 : 机箱安装
尺寸
-
产品高度 : 45 mm [ 1.77 in ]
-
产品长度 : 94 mm [ 3.7 in ]
-
产品宽度 : 56 mm [ 2.2 in ]
使用环境
-
工组温度范围 : -25 – 100 °C [ -13 – 212 °F ]
操作/应用
-
工作高度（最大值） (m): 2000
-
冷却方法 : 自然对流
行业标准
-
已认证 : CSA 22.2 No. 8 1986, IEC/EN 60939, UL 1283
-
污染度 : PD2
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP00
