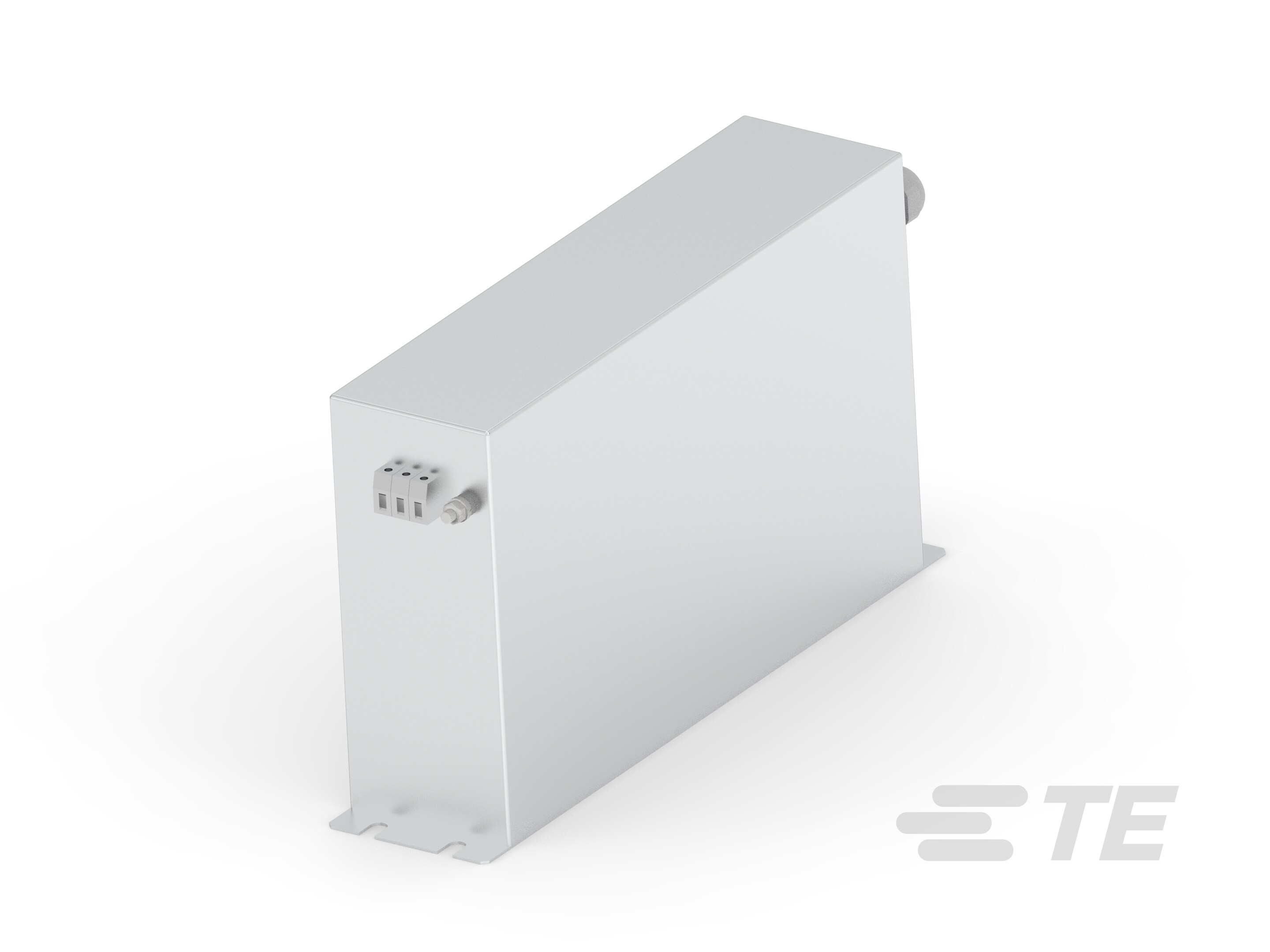

FN530-12-99
Sine Wave Filter, 690 VAC, 12 A, IP20, PD3 Pollution Degree, Wall Mount, Differential & Common Mode Filtering, Schaffner FN530, Output Filters
FN530-12-99
Sine Wave Filter, 690 VAC, 12 A, IP20, PD3 Pollution Degree, Wall Mount, Differential & Common Mode Filtering, Schaffner FN530, Output Filters
-
- Schaffner
- Schaffner FN530
- TE 内部编号 800570-SF
- TE 内部产品描述 FN530-12-99
- 所有 FN530 (4)
-
输出滤波器类型 : 正弦波滤波器
-
工作电压（最大值） (VAC): 690
-
额定电流（最大值） (A): 12
-
IP 等级 : IP20
-
产品安装类型 : 壁装
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_800570-SF_B.pdf 3D
- 下载查看 ENG_CVM_CVM_800570-SF_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_800570-SF_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_800570-SF_B.3d_igs.zip 英文版本
数据表/目录页
- Sine Wave Filters FN530 ENG_DS_FN530_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
输出滤波器类型 : 正弦波滤波器
电气特征
-
额定短路电流 (kA): 100
-
典型功率损耗 (W): 50
-
工作电压（最大值） (VAC): 690
-
额定电流（最大值） (A): 12
主体特性
-
产品重量 : 18500 g [ 652.56 oz ]
机械附件
-
产品安装类型 : 壁装
尺寸
-
产品高度 : 215 mm [ 8.46 in ]
-
产品长度 : 390 mm [ 15.35 in ]
-
产品宽度 : 90 mm [ 3.54 in ]
使用环境
-
电机电缆长度（最大值） : 1000 m [ 3280.84 ft ]
操作/应用
-
工作高度（最大值） (m): 2000
-
输出滤波水平 : 差分和共模滤波
-
电机频率 (Hz): 200
行业标准
-
已认证 : CSA 22.2 No. 8 1986, IEC/EN 60939, UL 1283
-
IP 等级 : IP20
-
污染度 : PD3
-
UL 阻燃性等级 : UL 94V-2
