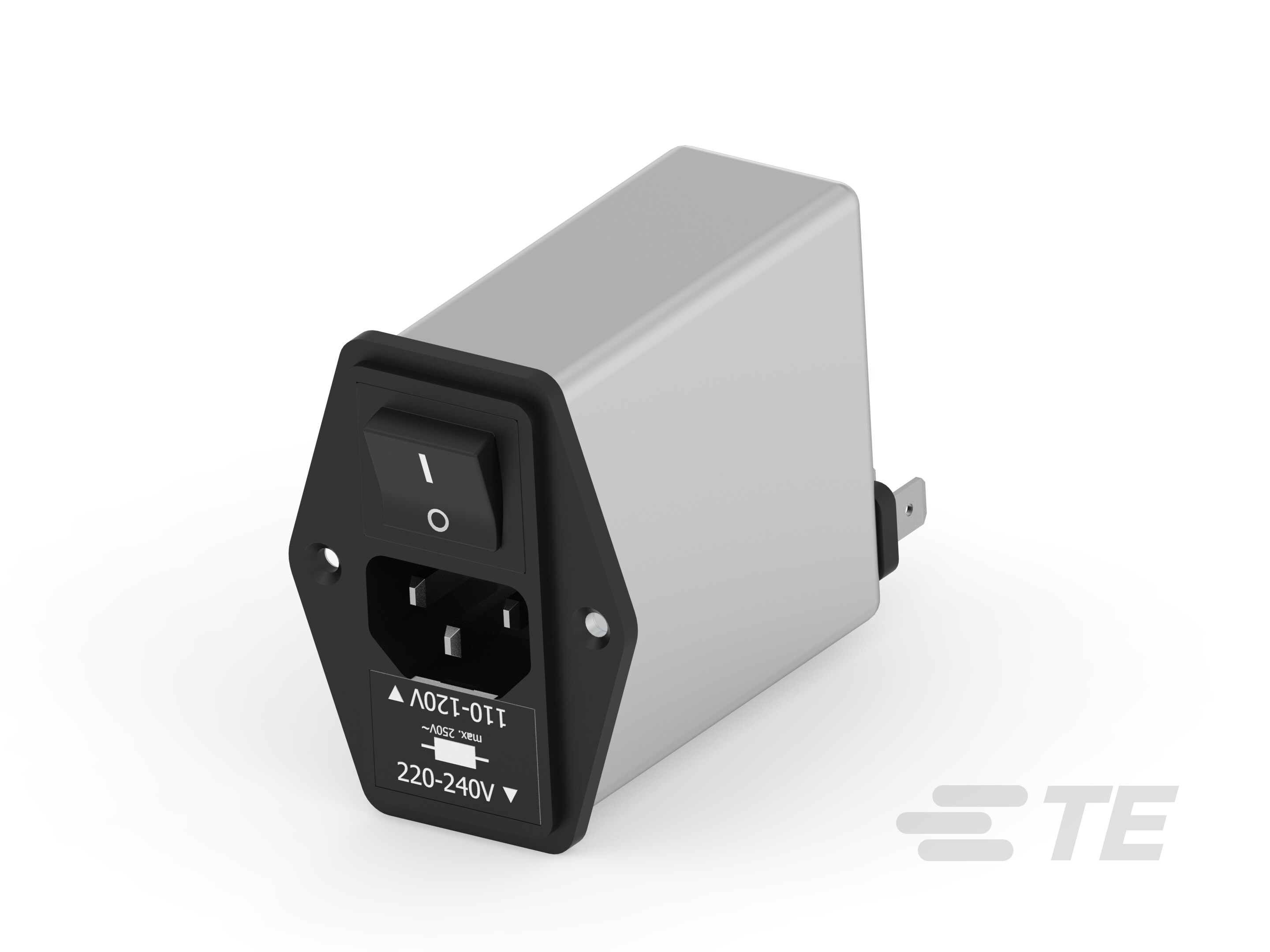

FN393-1-05-14
1 A, Filtered, FASTON, 373 µA Leakage Current @ 120VAC, 60Hz, PD2 Pollution Degree, IP00, Schaffner FN390, Inlet Filters
FN393-1-05-14
1 A, Filtered, FASTON, 373 µA Leakage Current @ 120VAC, 60Hz, PD2 Pollution Degree, IP00, Schaffner FN390, Inlet Filters
-
- Schaffner
- Schaffner FN390
- TE 内部编号 800524-SF
- TE 内部产品描述 FN393-1-05-14
- 所有 带 EMC 滤波器的 FN390 电源输入模块 – 多功能和紧凑设计 (13)
-
滤波要求 : 已滤波
-
额定电流（最大值） (A): 1
-
输出端接类型 : FASTON
-
污染度 : PD2
-
IP 等级 : IP00
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_800524-SF_D.pdf 3D
- 下载查看 ENG_CVM_CVM_800524-SF_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_800524-SF_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_800524-SF_D.3d_stp.zip 英文版本
数据表/目录页
- Power Entry Module with EMC Filter FN390 ENG_DS_FN390_A1.pdf 英文版本
机构认证
- UKCA_PEM-FNxxxx ENG_AAD_1066499_UKCA_PEM-FNxxxx_B.pdf 英文版本
- Intertek SE-ENEC-2400250 ENG_MO_188582_Intertek_SE-ENEC-2400250_D.pdf 英文版本
- CSA 认证 ENG_MO_188551_CSA_LR_44788-066_A.pdf 英文版本
- CE 符合性声明 ENG_AAD_1066494_CE_PEM-FNxxxx_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
滤波器开关类型 : DPST
-
滤波等级 : 电感器和电容器
-
滤波要求 : 已滤波
-
输出端接类型 : FASTON
结构特性
-
保险丝选项 : 单
电气特征
-
过压类别 : II
-
输入电压选择 : 双交流电压 (SMPS)
-
电容 Cx1 : 220
-
电感 L1 (µH): 1
-
电容 Cy1 : 3.3
-
额定电流（最大值） (A): 1
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 373
主体特性
-
产品重量 : 200 g [ 7.05 oz ]
尺寸
-
产品高度 : 50 mm [ 1.96 in ]
-
产品长度 : 98.5 mm [ 3.87 in ]
-
产品宽度 : 65 mm [ 2.55 in ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
污染度 : PD2
-
IP 等级 : IP00
