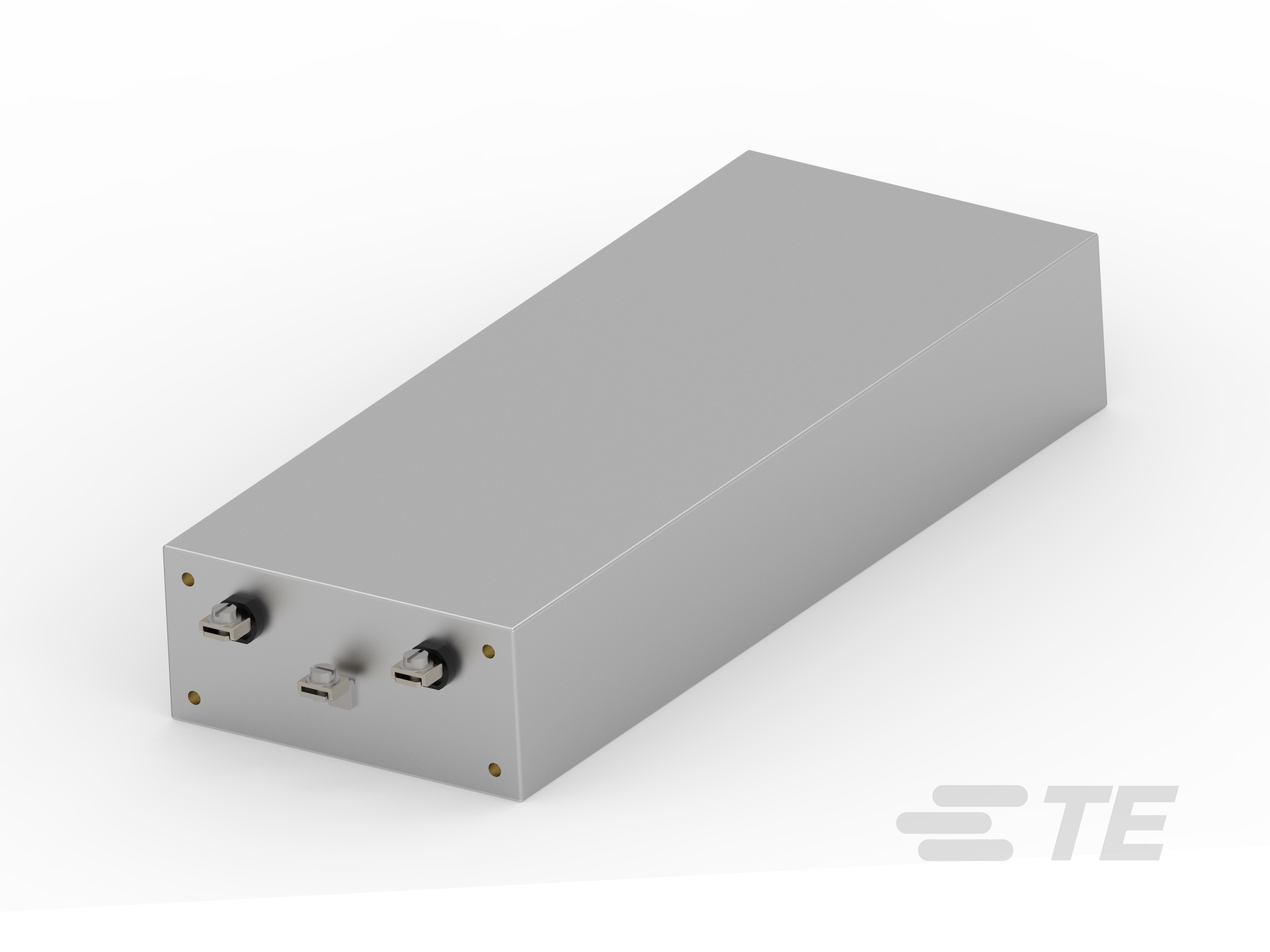

FN700Z-20-03
20 A Single Phase Filter, Ring Terminal Input, Ring Terminal Output, 250 VAC, Schaffner FN700Z, Single Phase Filters
FN700Z-20-03
20 A Single Phase Filter, Ring Terminal Input, Ring Terminal Output, 250 VAC, Schaffner FN700Z, Single Phase Filters
-
- Schaffner
- Schaffner FN700Z
- TE 内部编号 800402-SF
- TE 内部产品描述 FN700Z-20-03
- 所有 3-phase Filters, Three-Stage EMC/RFI Filter 6–20 A (3)
-
额定电流 (A): 20
-
输入端接类型 : 环形端子
-
输出端接类型 : 环形端子
-
漏泄电流（最大值）（250VAC，50Hz） (mA): 2.3
-
工作电压 (VAC): 250
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_800402-SF_B.pdf 3D
- 下载查看 ENG_CVM_CVM_800402-SF_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_800402-SF_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_800402-SF_B.3d_stp.zip 英文版本
数据表/目录页
- Very High Performance Single-Phase Filters FN700Z ENG_DS_FN700Z_A1.pdf 英文版本
机构认证
- UKCA_FN700Z ENG_AAD_1067475_UKCA_FN700Z_B.pdf 英文版本
- CE 符合性声明 ENG_AAD_1067457_CE_FN700Z_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
滤波要求 : 未滤波
-
输入端接类型 : 环形端子
-
输出端接类型 : 环形端子
电气特征
-
过压类别 : II
-
电容 Cx1 : 1
-
电感 L1 (µH): 17.1
-
电容 Cy1 : 5
-
额定电流 (A): 20
-
漏泄电流（最大值）（250VAC，50Hz） (mA): 2.3
-
工作电压 (VAC): 250
主体特性
-
产品重量 : 3500 g [ 123.45 oz ]
机械附件
-
产品安装类型 : 壁装
尺寸
-
产品高度 : 50 mm [ 1.96 in ]
-
产品长度 : 250 mm [ 9.84 in ]
-
产品宽度 : 80 mm [ 3.14 in ]
使用环境
-
工组温度范围 : -25 – 85 °C [ -13 – 185 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
已认证 : CSA 22.2 No. 8 1986, IEC/EN 60939, UL 1283
-
污染度 : PD2
-
UL 阻燃性等级 : UL 94V-2
-
IP 等级 : IP00
