8-966140-6

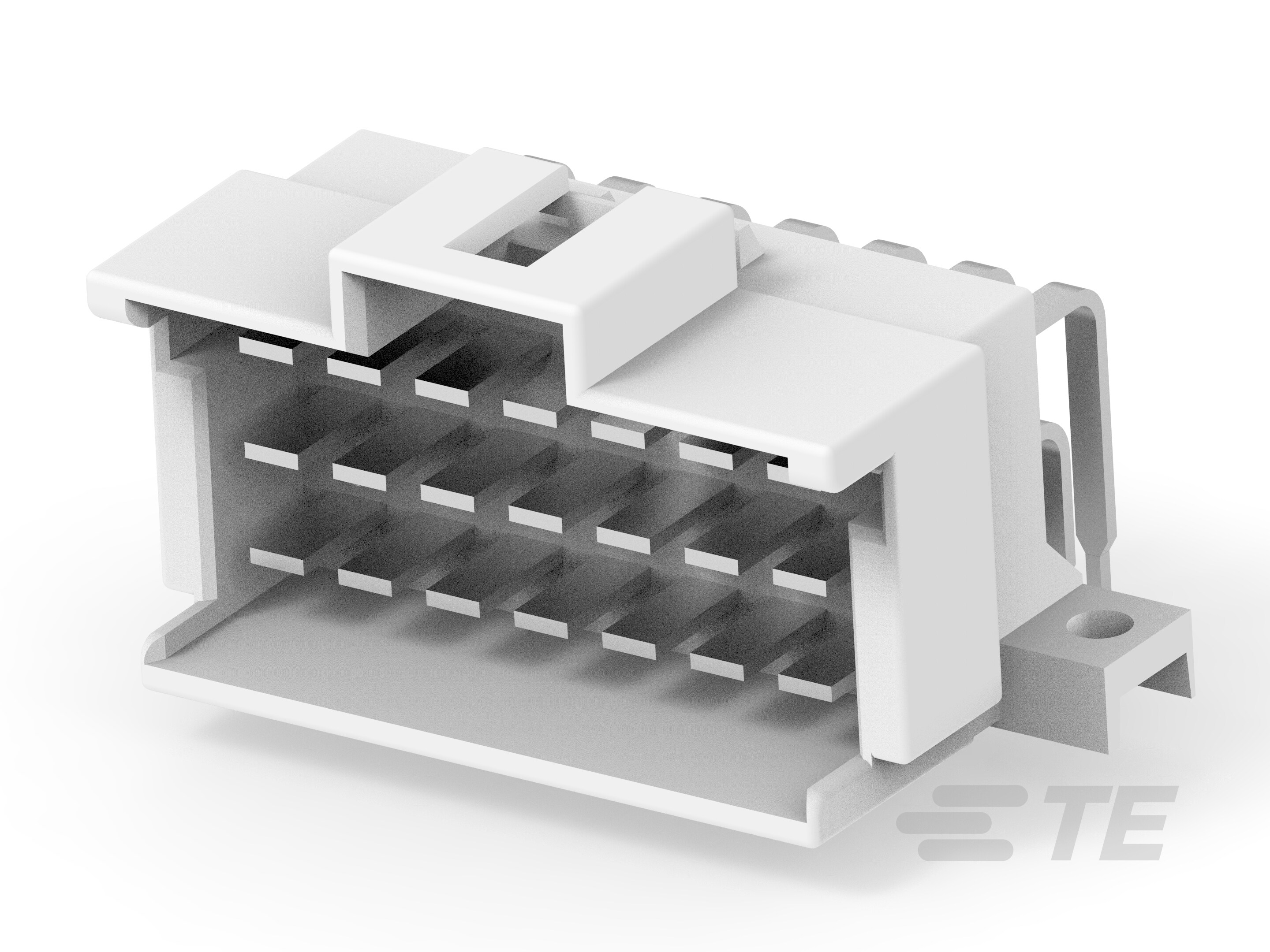

Horizontal, Wire-to-Board, 21 Position, 3 Row, 3.5mm [.138in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Natural, Panel Mount, Junior Timer

全部查看 Low & Medium Power Header (61)
TAB HEADER 2.8 X 0.8 MM 21 POS-8-966140-6

8-966140-6

Horizontal, Wire-to-Board, 21 Position, 3 Row, 3.5mm [.138in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Natural, Panel Mount, Junior Timer

全部查看  Low & Medium Power Header (61)
    • 初级定时器
  • TE 内部编号 8-966140-6
  • TE 内部产品描述 TAB HEADER 2.8 X 0.8 MM 21 POS

  • PCB 安装方向 : 水平

  • PCB 端接方法 : 通孔 - 焊接

  • 可密封 : 否

  • 中心线（间距） : 3.5 mm [ .138 in ]

  • 连接器系统 : 线到板

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 接头类型 : 全部带罩

  • 混合板端连接器 : 否

  • 连接器产品类型 : 连接器组件

  • 可密封 : 否

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 信号位置数量 : 21

  • PCB 安装方向 : 水平

  • 位数 : 21

  • 行数 : 3

电气特征

  • 标称电压架构 (V): 12 | 24

  • 工作电压 (VDC): 24

主体特性

  • 连接器和键控代码 : B

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子类型 : 公端

  • 对接公端厚度 : .8 mm [ .031 in ]

  • 对接公端宽度 : 2.8 mm [ .11 in ]

  • 端子接触部电镀材料 : 锡 (Sn)

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准 : 不带

  • 接合对准 : 带有

  • PCB 安装固定类型 : 焊尾

  • 安装孔 : 带有

  • PCB 安装固定 : 不带

  • 接合固定类型 : 锁定接口

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） : 3.5 mm [ .138 in ]

尺寸

  • PCB 的外形高度 : 26.2 mm [ 1.031 in ]

  • 连接器长度 : 51 mm [ 2.008 in ]

使用环境

  • 工作温度（最大值） (°C): 65 | 70 | 75 | 80 | 85 | 90 | 100

  • 工作温度（最大值） (°F): 212

  • 工组温度范围 : -30 – 100 °C [ -22 – 212 °F ]

操作/应用

  • 屏蔽 : 否

  • 焊接工艺 : 支持回流焊

  • 电路应用 : Signal

包装特性

  • 封装方法 : Tray

其他

  • 接口编号 : 114-18085-025
