8-735075-0

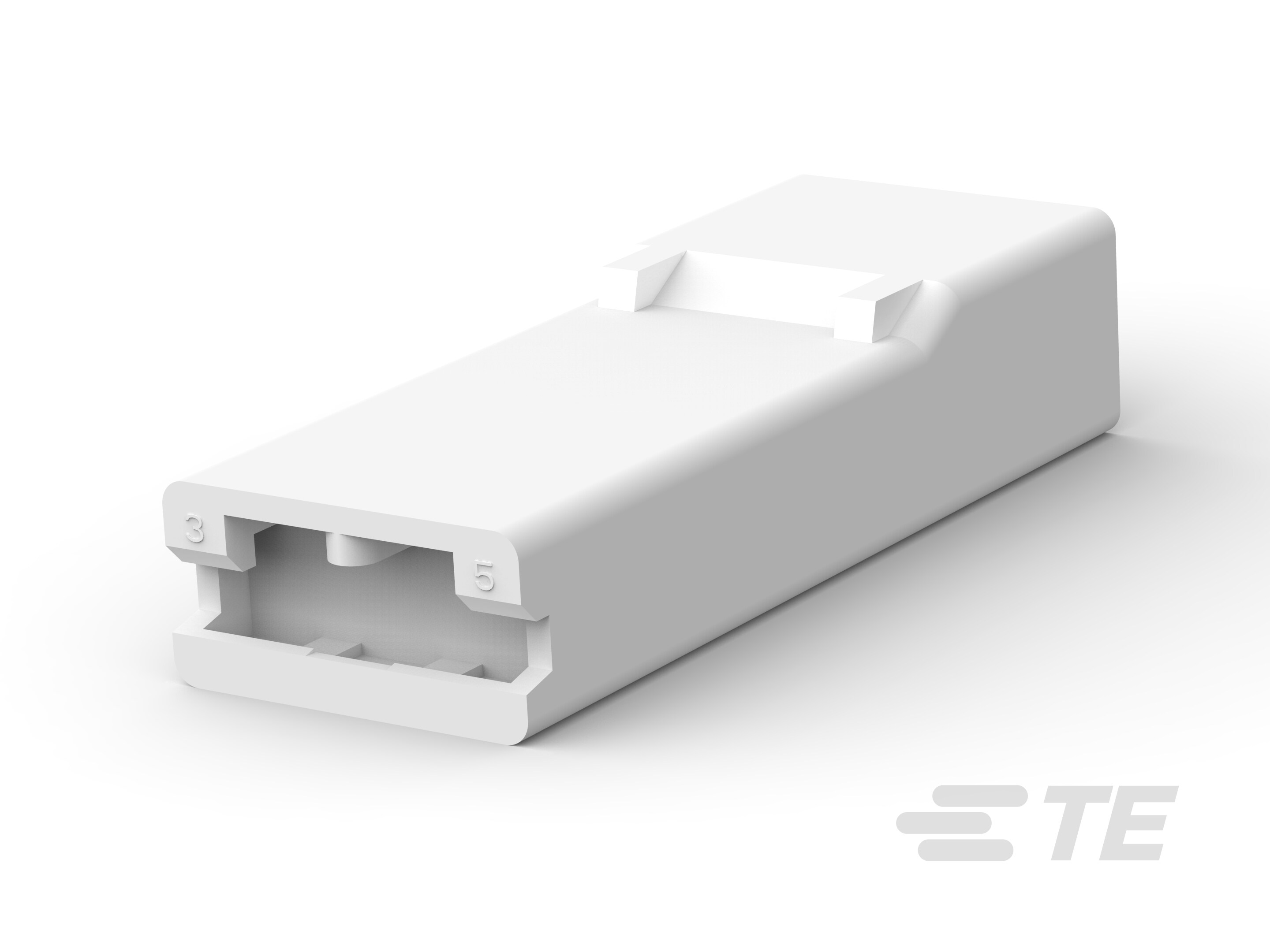

Receptacle, Receptacle, 1 Position, Straight, UL 94V-0, Natural, Polyamide, Mating Alignment, FASTON 250, Crimp Terminal Housings
8-735075-0
Receptacle, Receptacle, 1 Position, Straight, UL 94V-0, Natural, Polyamide, Mating Alignment, FASTON 250, Crimp Terminal Housings
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 8-735075-0
- TE 内部产品描述 250 FASTON HSG. REC. 1P NATURAL
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
主要产品颜色 : 土黄色
-
UL 阻燃性等级 : UL 94V-0
-
接合对准 : 带有
-
产品长度 : 24.4 mm [ .961 in ]
文档
产品图纸
- POST INSULATION FASTON 6,35 mm. HSG. ENG_CD_735075_V10.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_8-735075-0_AY.pdf 3D
- 下载查看 ENG_CVM_CVM_8-735075-0_AY.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-735075-0_AY.3d_igs.zip 英文版本
- ENG_CVM_CVM_8-735075-0_AY.3d_stp.zip 英文版本
产品规格
- 产品规格 S_108-22033_B.tif 英文版本
- S_108-22033_B.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19950501_C1_U10.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和壳体类型 : 母端
-
可密封 : 否
结构特性
-
位数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 不带
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚酰胺
尺寸
-
产品长度 : 24.4 mm [ .961 in ]
使用环境
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 20000
