8-6609955-4

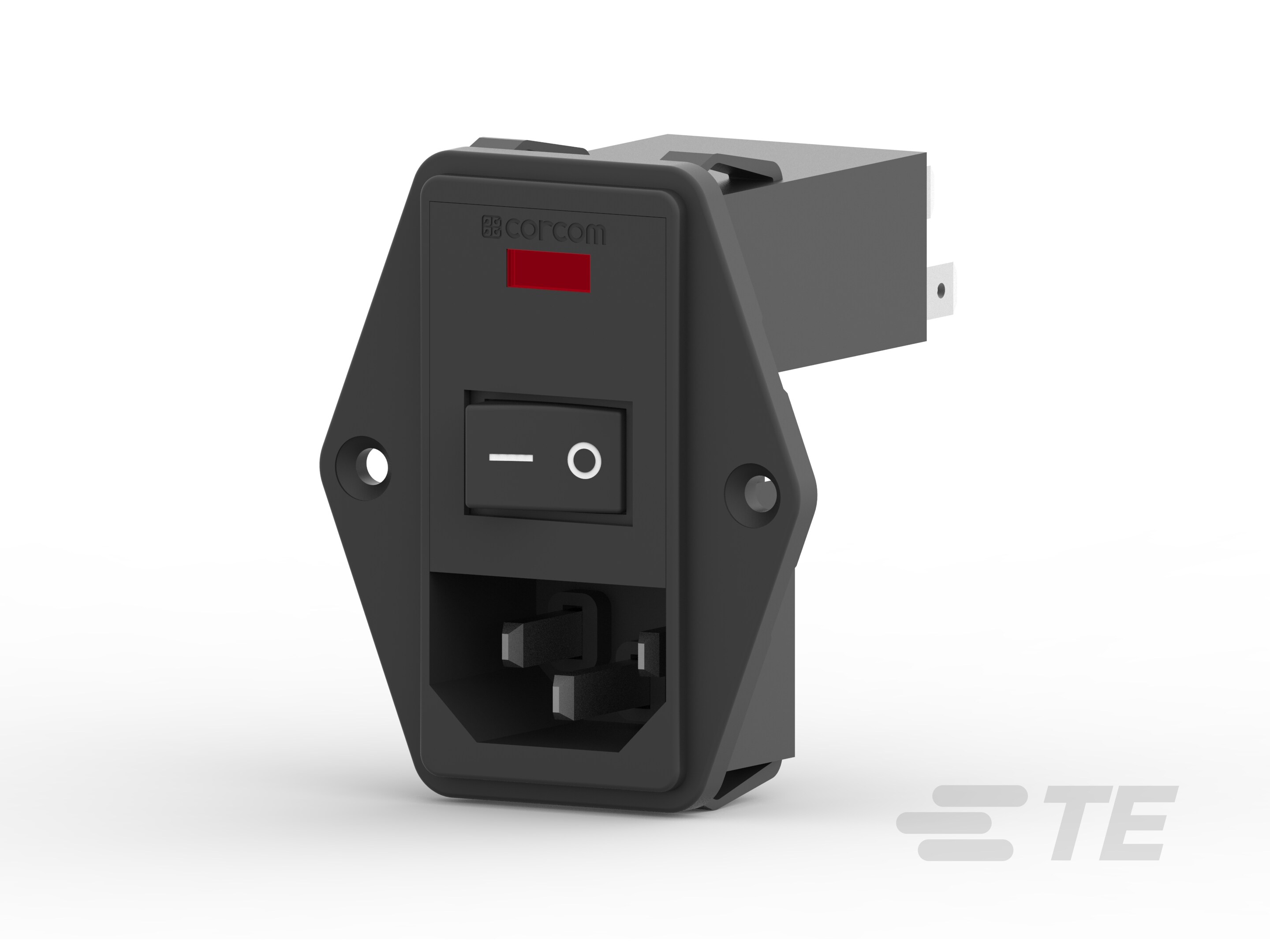

Power Entry (Filtered/Unfiltered), Dual AC (Series/Parallel) Input, DPST, None, Vertical, 10 A, .187" FASTON Output, Corcom P, Power Entry Modules
8-6609955-4
Power Entry (Filtered/Unfiltered), Dual AC (Series/Parallel) Input, DPST, None, Vertical, 10 A, .187" FASTON Output, Corcom P, Power Entry Modules
-
- Corcom
- Corcom P
- TE 内部编号 8-6609955-4
- TE 内部产品描述 PE0SXS000=C4898
- 别名 ID PE0SXS000
- 所有 CORCOM P 系列多功能插口式滤波器 (261)
-
滤波器类型 : 电源输入（已滤波/未滤波）
-
输入电压选择 : 双交流（串联/并联）
-
滤波器开关类型 : DPST
-
滤波器屏蔽类型 : 无
-
产品方向 : 垂直
文档
产品图纸
- Customer Drawing P-Series ENG_CD_P-Series_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_8-6609955-4_A.pdf 3D
- 3D_CVM_CVM_8-6609955-4_O.pdf 3D
- 下载查看 ENG_CVM_8-6609955-4_A.3d_igs.zip 英文版本
- ENG_CVM_8-6609955-4_A.3d_stp.zip 英文版本
- ENG_CVM_8-6609955-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-6609955-4_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-6609955-4_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_8-6609955-4_O.3d_stp.zip 英文版本
数据表/目录页
- Corcom Combined Selector Charts ENG_DS_1-1773858-6_Corcom_Selector_Charts_0618.pdf 英文版本
- 1-1654250-1_CORCOM_EMI_RFI_QRG ENG_DS_1-1654250-1_CORCOM_EMI_RFI_QRG_1011.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
滤波等级 : 电感器和电容器
-
接地扼流选件 : 否
-
滤波器类型 : 电源输入（已滤波/未滤波）
-
滤波器开关类型 : DPST
-
输出端接类型 : .187″ FASTON
-
滤波要求 : 未滤波
-
滤波器连接器类型 : IEC 60320-1 C-14
结构特性
-
扩展选项 : 无
-
保险丝选项 : 单
电气特征
-
输入电压选择 : 双交流（串联/并联）
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 2
-
漏泄电流（最大值）（250VAC，50Hz） (µA): 5
-
额定电流 (A): 10
-
工作电压 (VAC): 115, 230
主体特性
-
滤波器屏蔽类型 : 无
-
产品方向 : 垂直
机械附件
-
面板安装特性类型 : 法兰
尺寸
-
面板厚度（建议值） : .79 – 2 mm [ .031 – .079 in ]
使用环境
-
工组温度范围 (°C): -10 – 40
