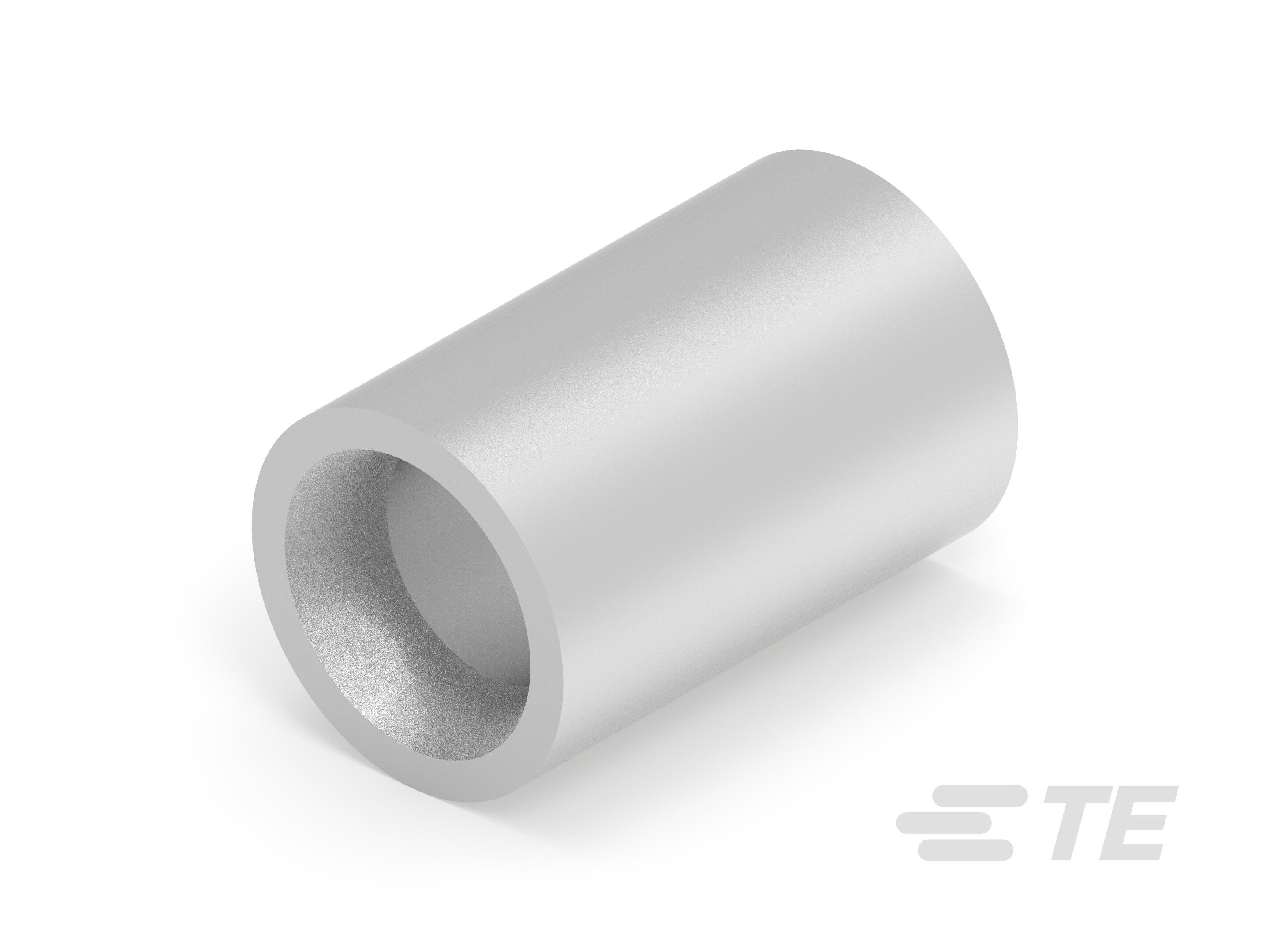

8-34138-2
Parallel Splice, 12 – 10 AWG, 3 – 6 mm² Wire, Serrated, 5180 – 13100 CMA, Copper, 8.71 mm [.343 in] Length, Loose Piece, Closed Barrel, Stranded Wire
8-34138-2
Parallel Splice, 12 – 10 AWG, 3 – 6 mm² Wire, Serrated, 5180 – 13100 CMA, Copper, 8.71 mm [.343 in] Length, Loose Piece, Closed Barrel, Stranded Wire
-
- SOLISTRAND
- TE 内部编号 8-34138-2
- TE 内部产品描述 SPLICE,SOLIS PARA 12-10
-
接头类型 : 并行接头
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3 – 6
-
可密封 : 否
-
接头特性 : 锯齿
文档
产品图纸
- SPLICE, PARALLEL, SOLISTRAND ENG_CD_34138_P7.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_8-34138-2_Y.pdf 3D
- 下载查看 ENG_CVM_CVM_8-34138-2_Y.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-34138-2_Y.3d_igs.zip 英文版本
- ENG_CVM_CVM_8-34138-2_Y.3d_stp.zip 英文版本
数据表/目录页
- SOLISTRAND - QRG ENG_CS_1773464-2_0919.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049_N.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头附件类型 : 接头
-
接头类型 : 并行接头
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
尺寸
-
外径 : 5.74 mm [ .226 in ]
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3 – 6
-
压线筒内径 : 3.28 mm [ .129 in ]
-
线径 (CMA): 5180 – 13100
-
端子材料厚度 : 1.07 mm [ .042 in ]
-
产品长度 : 8.71 mm [ .343 in ]
主体特性
-
产品重量 (g): 1.281
-
接头特性 : 锯齿
接触件特性
-
端子电镀材料 : 锡
-
端子电镀厚度 (µin): 100
-
端子基材 : 铜
-
压线筒类型 : Closed
包装特性
-
封装数量 : 50
-
封装方法 : 零散零件
结构特性
-
与线缆类型兼容 : 分离式导线
机械附件
-
带导线绝缘 : 不带
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
