8-34113-1

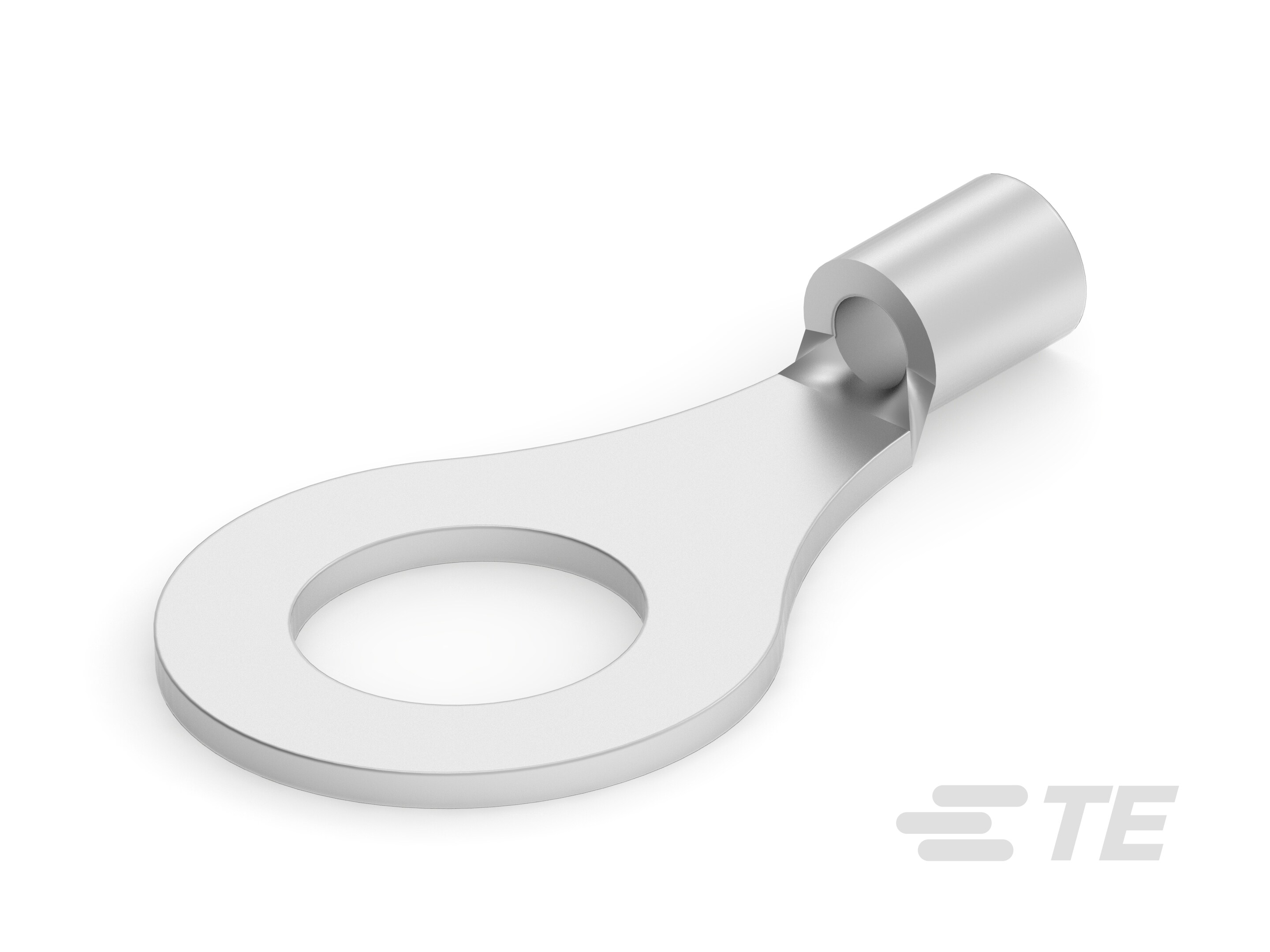

Closed Ring Tongue Terminal, 14 AWG, 1/4 / M6 Stud, 6.35 mm [.25 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
8-34113-1
Closed Ring Tongue Terminal, 14 AWG, 1/4 / M6 Stud, 6.35 mm [.25 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 8-34113-1
- TE 内部产品描述 SOLIS R 22-16COMM 22-18MIL1/4
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 14
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 2048 – 5180
-
螺钉尺寸 : 1/4, M6
文档
产品图纸
- TERMINAL, RING TONGUE, SOLISTRAND ENG_CD_34113_E6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_8-34113-1_T.pdf 3D
- 下载查看 ENG_CVM_CVM_8-34113-1_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-34113-1_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_8-34113-1_T.3d_stp.zip 英文版本
数据表/目录页
- SOLISTRAND - QRG ENG_CS_1773464-2_0919.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049_N.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 不带
主体特性
-
产品重量 (g): .992
结构特性
-
孔数 : 1
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 1/4, M6
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 14
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 2048 – 5180
-
螺钉直径 : 6.35 mm [ .25 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 21.74 mm [ .856 in ]
-
压线筒内径 : 2.16 mm [ .085 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
