8-320856-1

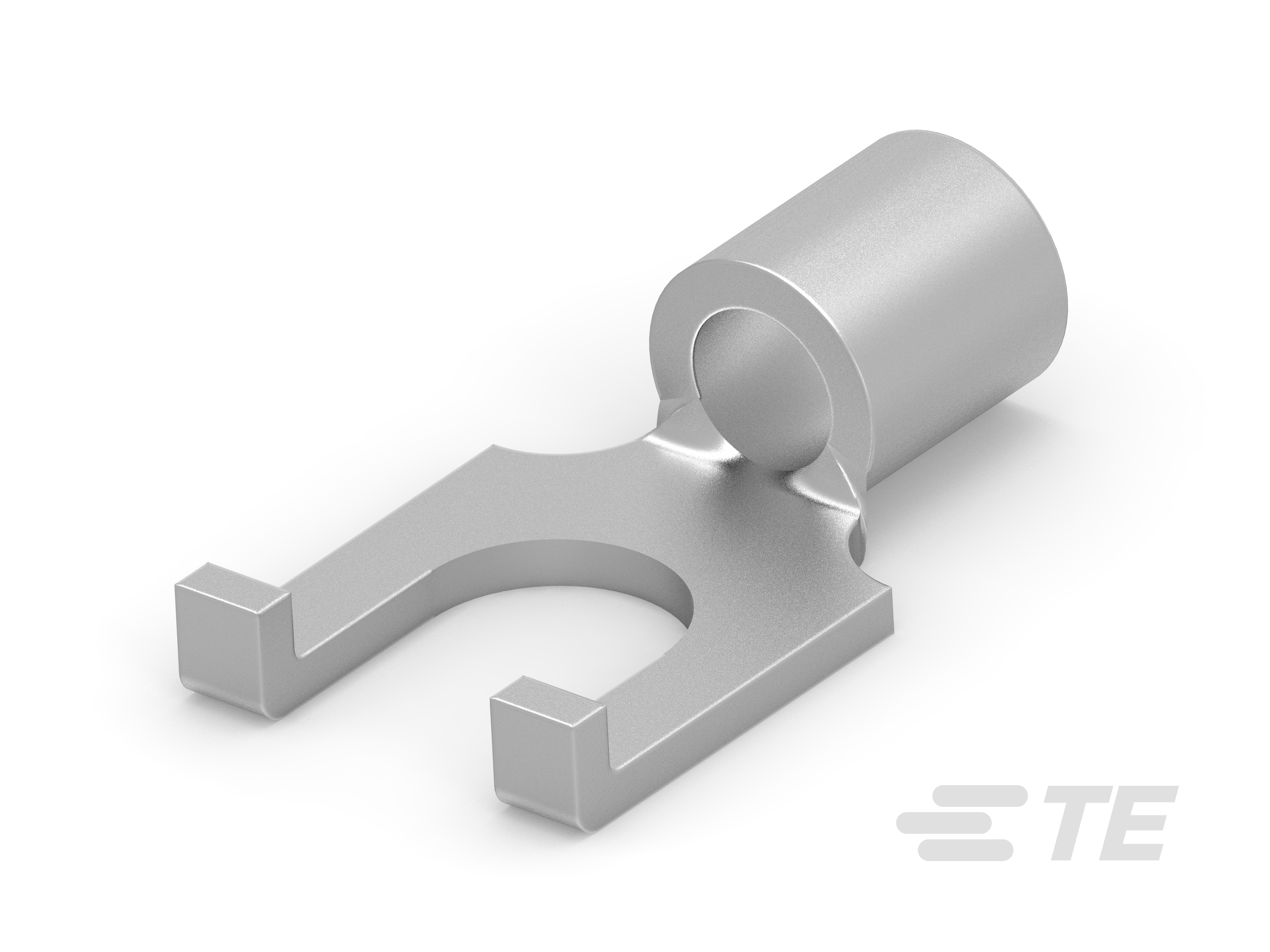

Spade Tongue Terminal, 16 – 14 AWG, #8 / M4 Stud, 4.34 mm [.171 in] Stud Diameter, Closed Barrel, Flanged, Tin Plating, Uninsulated

TERMINAL,SOLIS SPD FLG 16-14 8-8-320856-1

8-320856-1

Spade Tongue Terminal, 16 – 14 AWG, #8 / M4 Stud, 4.34 mm [.171 in] Stud Diameter, Closed Barrel, Flanged, Tin Plating, Uninsulated

    • SOLISTRAND
  • TE 内部编号 8-320856-1
  • TE 内部产品描述 TERMINAL,SOLIS SPD FLG 16-14 8

  • 叉形端子类型 : 叉形舌片端子

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.04 – 2.62

  • 线径 (CMA): 2050 – 5180

  • 螺钉尺寸 : 8 | M4

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 螺钉尺寸 : 8 | M4

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 非绝缘支撑

主体特性

  • 产品重量 (g): .77

接触件特性

  • 叉形端子类型 : 叉形舌片端子

  • 压线筒类型 : Closed

  • 端子方向 : 带凸缘

  • 端子电镀材料 : 锡

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.04 – 2.62

  • 线径 (CMA): 2050 – 5180

  • 螺钉直径 : 4.34 mm [ .171 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 13.06 mm [ .513 in ]

  • 压线筒内径 : 2.16 mm [ .085 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : 0 – 170 °C [ 0 – 338 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

  • 与电线电镀材料兼容 : 锡

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 100

  • 封装方法 : 零散零件
