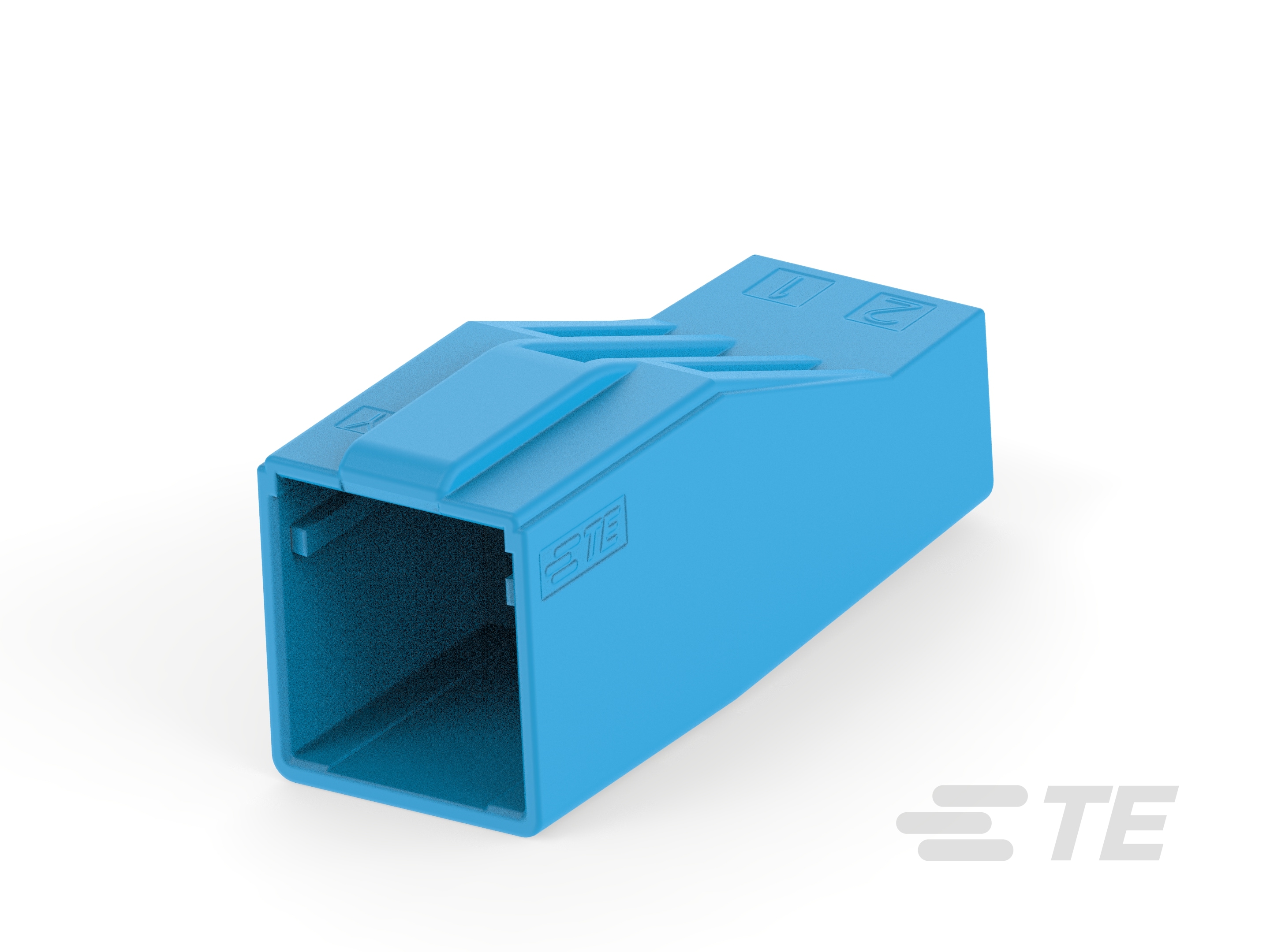

8-2366600-4
4 Position, Plug, Housing, Crimp, Wire-to-Wire, 2.7 mm [.106 in] Centerline, 2 Row, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging)
8-2366600-4
4 Position, Plug, Housing, Crimp, Wire-to-Wire, 2.7 mm [.106 in] Centerline, 2 Row, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging)
- TE 内部编号 8-2366600-4
- TE 内部产品描述 DYNAMIC D1000 SLIM TAB HSG 4P Y KEY BL
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
-
位数 : 4
文档
产品图纸
- TAB HOUSING, D1000 SLIM, DYNAMIC ENG_CD_2366600_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_8-2366600-4_1.pdf 3D
- 下载查看 ENG_CVM_CVM_8-2366600-4_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-2366600-4_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_8-2366600-4_1.3d_stp.zip 英文版本
数据表/目录页
- DYNAMIC D1000 SLIM WIRE-TO-WIRE CONNECTOR ENG_DS_DYNAMIC_D1000_SLIM_WIRE-TO-WIRE_CONNECTO_2307.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-140257_B.pdf 英文版本
- 合格检测报告 ENG_SS_501-78782_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-78197_E.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
主体特性
-
主要产品颜色 : 蓝色
接触件特性
-
端子额定电流（最大值） (A): 8.3
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.7 mm [ .106 in ]
尺寸
-
行间距 : 2 mm [ .079 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
