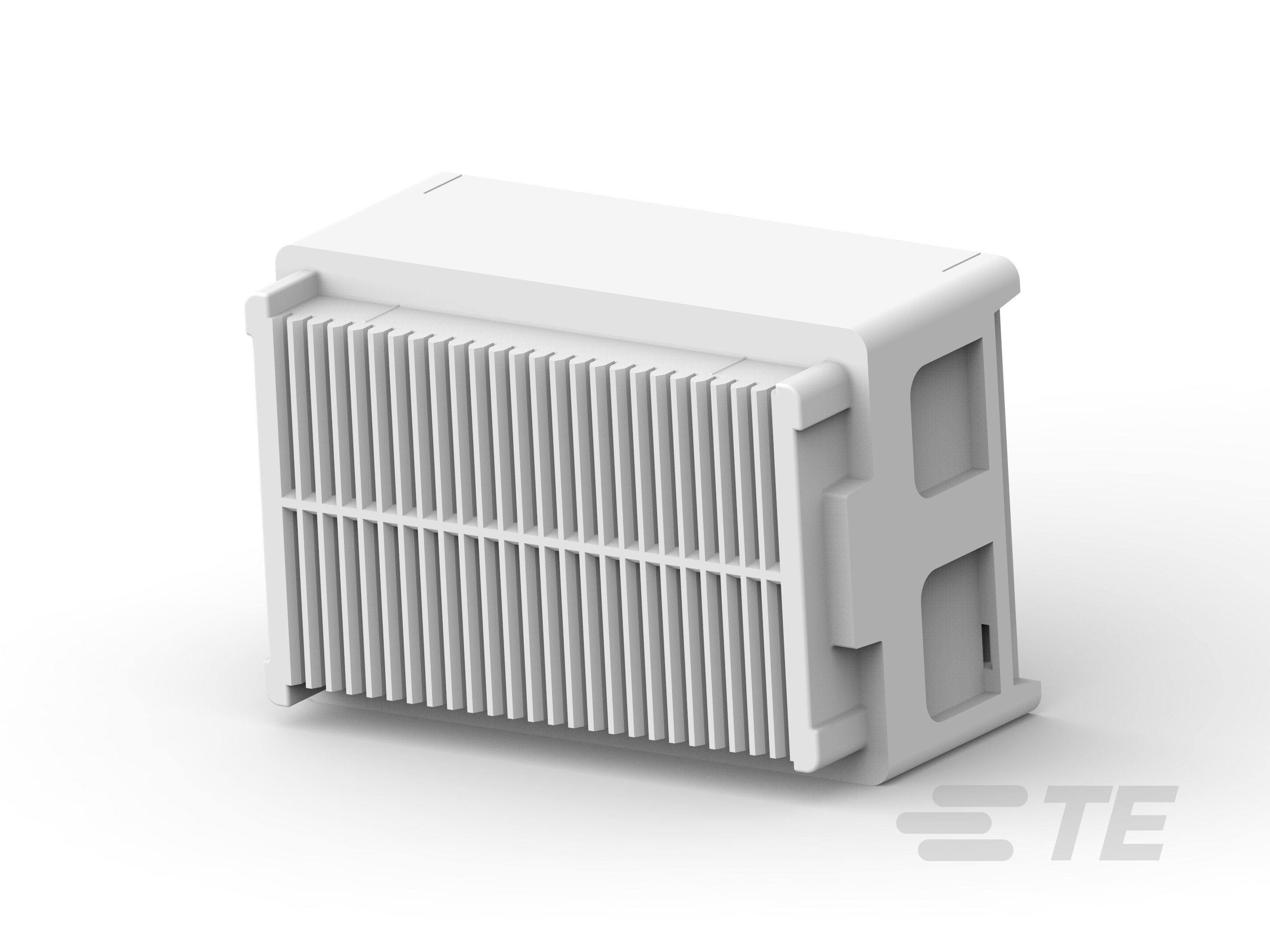

8-1761615-2
PCB Mount Receptacle, Vertical, Board-to-Board, 104 Position, 1.3 mm [.051 in] Centerline, Gold (Au), Surface Mount - Solder Ball, Power & Signal
8-1761615-2
PCB Mount Receptacle, Vertical, Board-to-Board, 104 Position, 1.3 mm [.051 in] Centerline, Gold (Au), Surface Mount - Solder Ball, Power & Signal
-
- STEP-Z
- TE 内部编号 8-1761615-2
- TE 内部产品描述 STEP-Z RCPT 15MM 200/104P LF S
-
PCB 连接器类型 : PCB 安装母端
-
PCB 安装方向 : 垂直
-
连接器系统 : 板对板
-
位数 : 104
-
行数 : 2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_8-1761615-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_8-1761615-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-1761615-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_8-1761615-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13101_L.pdf 英文版本
- 产品规格 ENG_SS_108-2143_B.pdf 英文版本
- ENG_SS_108-1163-2_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
PCB 连接器类型 : PCB 安装母端
-
连接器系统 : 板对板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
板对板配置 : 平行
-
PCB 安装方向 : 垂直
-
位数 : 104
-
行数 : 2
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
对接公端厚度 : .2 mm [ .008 in ]
-
对接公端宽度 : 1 mm [ .04 in ]
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 插座
-
端子额定电流（最大值） (A): 1
端接特性
-
PCB 端接方法 : 表面贴装 - 焊球
机械附件
-
接合固定 : 带有
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 不带
-
连接器安装类型 : 板安装
-
接合对准 : 不带
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） : 1.3 mm [ .051 in ]
尺寸
-
PCB 厚度（建议） : 1.57 mm [ .8 in ]
-
堆叠高度 (mm): 25, 27, 28, 30, 35, 40
-
堆叠高度 (in): 1.575
-
行间距 : 2 mm [ .079 in ]
使用环境
-
工组温度范围 : 0 – 100 °C [ 32 – 212 °F ]
操作/应用
-
装配工艺特点 : 拾放盖
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 包装
