8-1393640-3

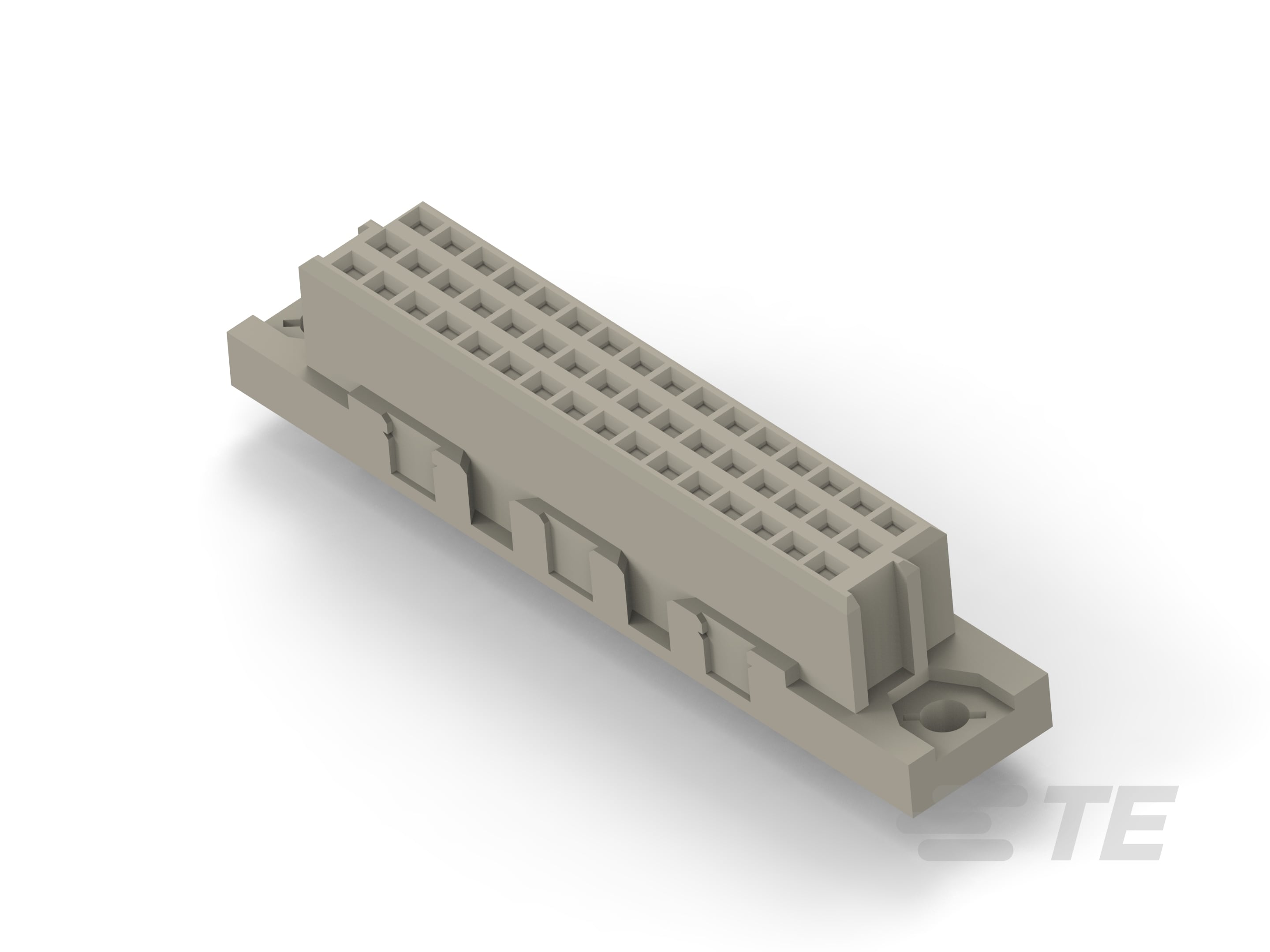

Receptacle, Board-to-Board, 48 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 3 Row, Vertical, 16 Column, Eurocard Connectors
8-1393640-3
Receptacle, Board-to-Board, 48 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 3 Row, Vertical, 16 Column, Eurocard Connectors
-
- EUROCARD
- TE 内部编号 8-1393640-3
- TE 内部产品描述 V42254B2201C410=PC612 FEDERLEI
- 别名 ID V42254B2201C410
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 板对板
-
端接柱体和尾部长度 : 2.9 mm [ .114 in ]
-
位数 : 48
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- REC ASSEMBLY EUROCARD TYPES B,C AND SHORT VERSIONS (PN:V42254-B2***-C***-*-7626) ENG_CD_1393640-1_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_8-1393640-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_8-1393640-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-1393640-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_8-1393640-3_A.3d_stp.zip 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
DIN 尺寸 : 一半
-
DIN 级别 : II
结构特性
-
位数 : 48
-
行数 : 3
-
PCB 安装方向 : 垂直
-
列数 : 16
-
信号位置数量 : 48
-
装载行 : A, B, C
接触件特性
-
端子基材 : 磷青铜
-
端子类型 : 插座
-
端子额定电流（最大值） (A): 1.5
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
端接柱体和尾部长度 : 2.9 mm [ .114 in ]
机械附件
-
连接器安装类型 : 板安装
-
PCB 安装固定类型 : 板锁
-
PCB 安装固定 : 带有
-
面板安装特性 : 不带
-
接合对准 : 带有
-
接合对准类型 : 极化, 极化
壳体特性
-
外壳材料 : 聚酯 - GF
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器高度 (mm): 10.6
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Box
